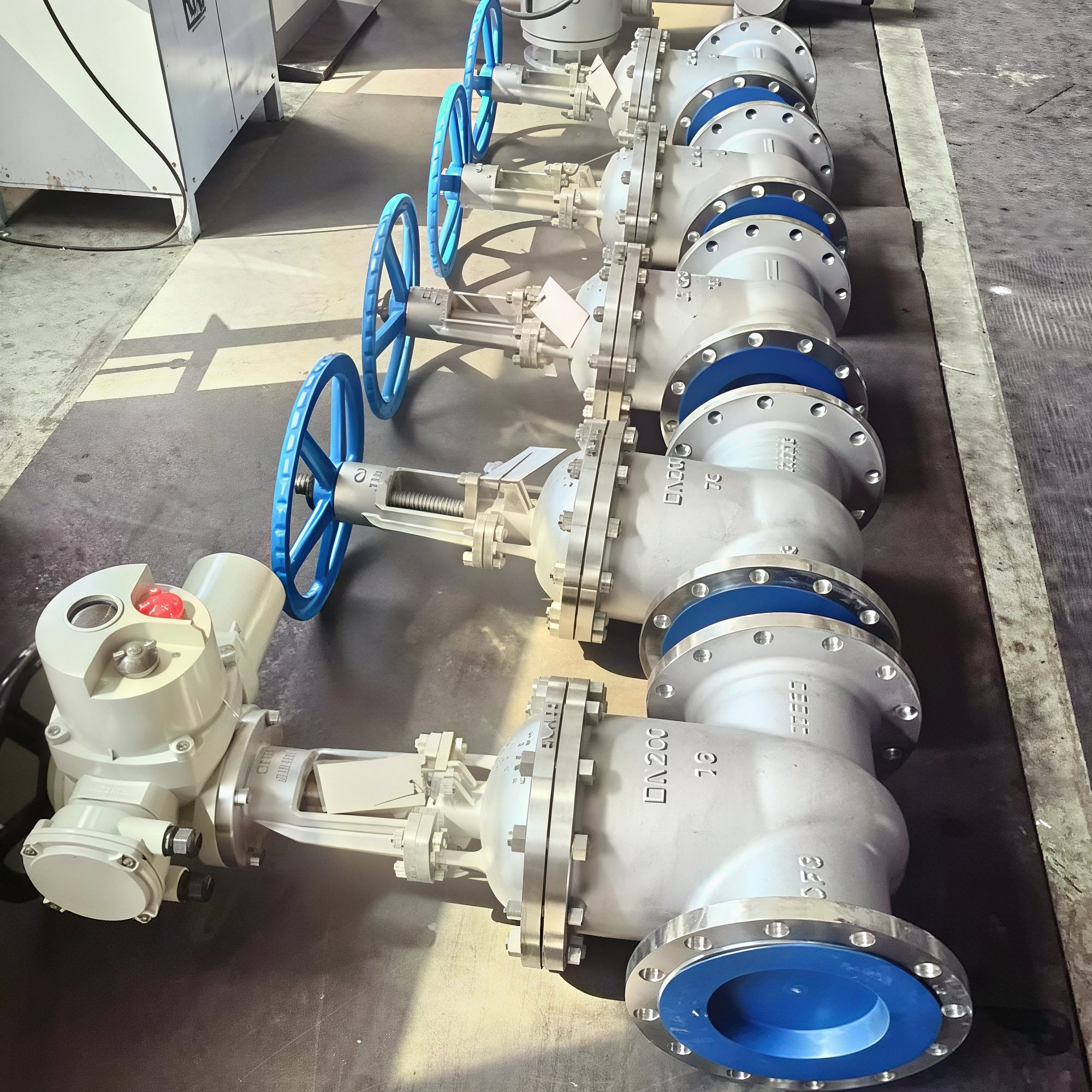

產品名稱：不銹鋼電動閘閥Z941W-16P,DN300（水、氣、油,≤180℃,1.6MPa,304）[ 2026-10-21 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、產品概述
‌上海湖泉閥門集團有限公司Z941W-16P DN300 是一款專為中低壓管路系統設計的高性能自動化截斷設備。該閥門采用優質304不銹鋼材質制造，配備多回轉式電動執行機構，通過電能驅動實現閥板的直線升降運動，從而完成對管路介質的遠程接通或切斷控制。其公稱通徑為DN300，公稱壓力為1.6MPa，適用于工作溫度≤180℃的水、氣體、油品等介質環境，廣泛應用于石油、化工、電力、冶金及城市給排水等領域的自動化控制系統中。
二、型號解析‌
- ‌Z‌：代表閘閥（Gate Valve）。
- ‌9‌：代表驅動方式為電動（Electric）。
- ‌4‌：代表連接形式為法蘭連接（Flange）。
- ‌1‌：代表結構形式為楔式彈性單閘板。
- ‌W‌：代表密封面由閥體直接加工而成（即不銹鋼對不銹鋼硬密封）。
- ‌16‌：代表公稱壓力為1.6MPa（PN16）。
- ‌P‌：代表閥體材質為304不銹鋼（Cr18Ni9）。
- ‌DN300‌：代表公稱通徑為300mm。
三、核心技術特點‌
- ‌優質耐腐材質‌：閥體、閥蓋及閘板均采用304不銹鋼鑄造，具有優異的耐腐蝕性和抗氧化性，特別適用于水、弱酸堿及油性介質，確保在≤180℃工況下的長期穩定運行。
- ‌低流阻設計‌：采用直通式流道設計，介質流經閥門時不改變流動方向，流體阻力小，有效降低管道能耗，避免介質沉積。
- ‌可靠密封結構‌：密封副采用楔式彈性閘板結構，利用介質壓力實現自密封或強制密封。密封面經過精密加工，硬度匹配合理，耐磨損、抗擦傷，確保關閉時的嚴密性，杜絕內漏。
- ‌智能電動驅動‌：配套高性能電動執行器，支持遠程自動控制。具備轉矩保護、行程控制及手動/電動切換功能。防護等級通常可達IP55或更高，適應戶外及潮濕環境。支持AC380V標準電源，操作簡便，維護成本低。
- ‌雙向流通能力‌：介質流動方向不受限制，可從閥門兩側任意方向流過，安裝靈活，便于管道布局。
四、主要技術參數‌
- ‌公稱通徑‌：DN300
- ‌公稱壓力‌：1.6 MPa (PN16)
- ‌適用介質‌：水、氣體、油品、蒸汽及非強腐蝕性液體
- ‌工作溫度‌：≤180℃
- ‌閥體材質‌：304不銹鋼 (CF8)
- ‌連接方式‌：法蘭連接（符合GB/T、JB/T等標準）
- ‌驅動方式‌：電動（可配手動蝸輪備用）
- ‌電源電壓‌：常規AC380V 50Hz（可根據需求定制220V或其他電壓）
五、應用領域‌
- ‌石油化工‌：用于原油、成品油及化工液體的輸送管路截斷。
- ‌電力行業‌：火力發電廠的水系統、油系統及輔助蒸汽管路。
- ‌城市基建‌：自來水廠、污水處理廠的供水與排水主管道。
- ‌冶金輕工‌：工業用水、壓縮空氣及輕質油品的管道控制。
六、安裝與維護建議‌
- 安裝前需核對閥門銘牌參數是否符合工況要求，清除閥腔內雜物。
- 建議水平安裝于管道上，若垂直安裝需考慮執行器承重及操作便利性。
- 定期檢查電動執行器的接線及潤滑情況，確保電氣安全及機械傳動靈活。
- 長期存放或停用時，應將閥門處于微開狀態，防止密封面粘連，并定期對裸露金屬部位進行防銹處理。
