產品概述

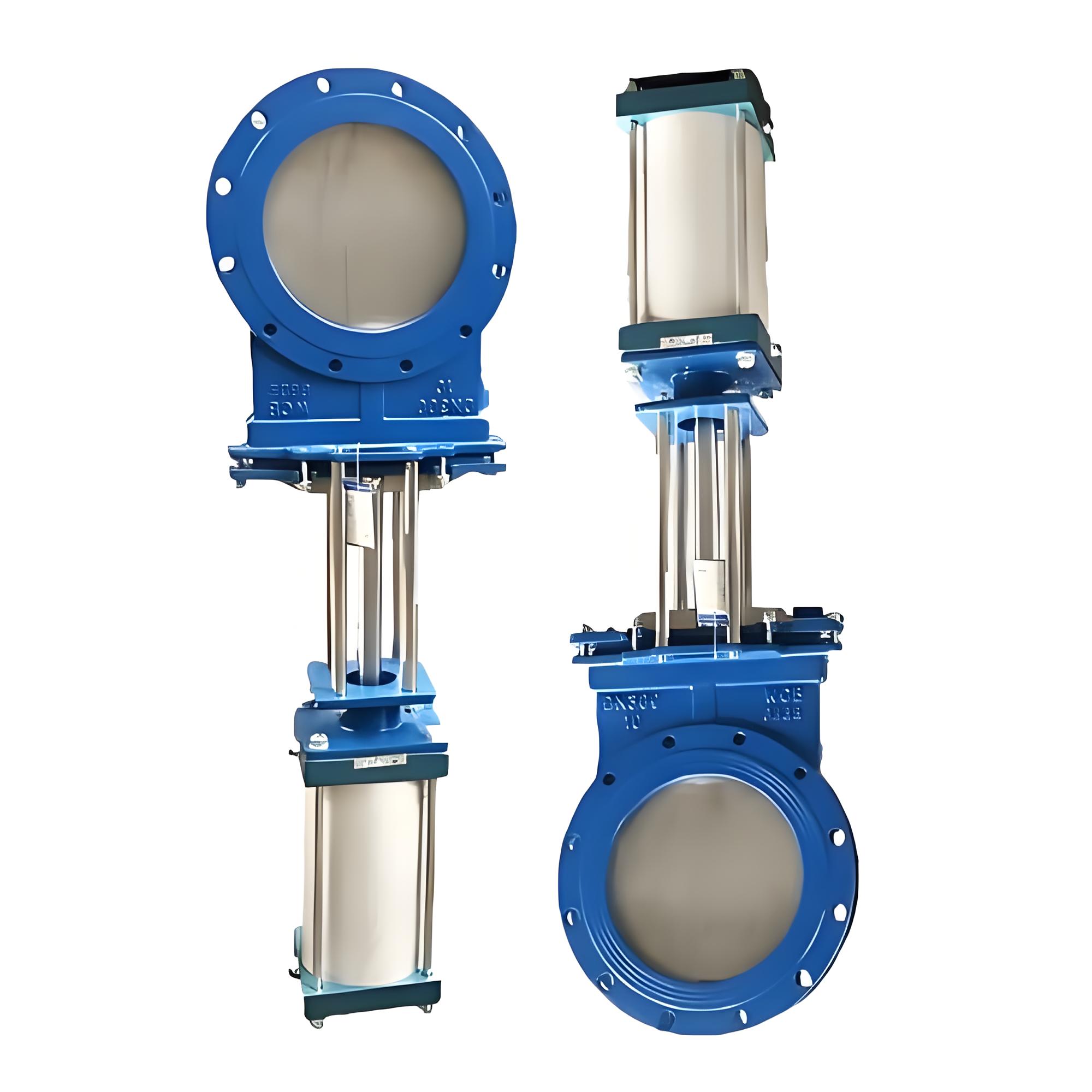

上海湖泉閥門集團有限公司PZ673X-16C-DN200 是一款專為處理高磨損、含顆粒及纖維介質設計的氣動驅動刀型閘閥。該閥門采用對夾式連接結構，公稱通徑為 DN200，公稱壓力為 1.6MPa（16公斤），閥體材質為碳素鋼（WCB）。其核心優勢在于獨特的刀形閘板設計與雙向密封技術，能夠在全開或全閉狀態下實現零泄漏，特別適用于造紙、污水處理、煤炭、化工等行業的漿液、粉粒體及渣水混合物管道控制。

核心特點

• ‌雙向密封性能‌

  • 采用的密封結構設計（如O形密封閥座或硬質合金與聚四氟乙烯組合），實現介質的雙向阻斷。
  • 無論介質流向如何，均能保持優異的密封效果，防止泄漏，滿足嚴苛工況下的環保與安全要求。

• ‌耐磨與剪切功能‌

  • ‌刀形閘板‌：閘板底端加工成鋒利的刀刃狀，光潔度高。在啟閉過程中，能有效切斷介質中的纖維、紙漿及粘稠物。
  • ‌自清潔能力‌：閘板運動時可刮除密封面上的粘著物，自動清除雜物，防止因雜質堆積導致的密封失效或卡阻現象。
  • ‌耐磨材質‌：密封面可選配硬質合金、不銹鋼或聚氨酯等耐磨材料，顯著延長閥門在灰渣、煤漿等高磨損介質中的使用壽命。

• ‌氣動自動化控制‌

  • ‌快速響應‌：配備氣動執行器，啟閉速度快，操作輕便靈活，適合需要快速切斷或頻繁操作的場合。
  • ‌智能控制‌：可配用電磁閥、接近開關、限位開關等附件，實現遠程自動控制、位置信號反饋及故障自動復位（單作用彈簧復位型）。
  • ‌氣源要求‌：通常工作氣源壓力為 0.4-0.7 MPa，適應性強。

• ‌結構緊湊，安裝便捷‌

  • ‌超短結構長度‌：采用對夾式連接，占用管道空間極小，重量輕，便于在狹窄空間內安裝與維護。
  • ‌流阻小‌：全圓形通道設計，介質流過時阻力小，不易堵塞，能耗低。
  • ‌支撐性強‌：緊湊的結構能有效支持管道強度，減少管道振動的可能性。

技術參數

• ‌型號含義‌：
  • PZ：排渣閘閥
  • 6：氣動驅動
  • 7：對夾式連接
  • 3：平行式結構
  • X：橡膠/軟密封（或根據具體配置指代密封形式，此處結合“耐磨”常指復合密封）
  • 16：公稱壓力 1.6 MPa
  • C：閥體材料為碳素鋼 (WCB)
  • DN200：公稱通徑 200mm
• ‌公稱壓力‌：1.6 MPa
• ‌適用溫度‌：-29℃ ~ +100℃（軟密封）；最高可達 +425℃（硬密封，視具體密封副材質而定）
• ‌適用介質‌：紙漿、污水、煤漿、灰渣、水泥混合物、糖漿、礦漿、含纖維流體等。
• ‌泄漏等級‌：軟密封可達 A 級（零泄漏）；硬密封可達 D 級。
• ‌連接標準‌：符合 GB/T9113、ANSI B16.5 等法蘭標準。

應用領域

• ‌造紙行業‌：用于紙漿管道的調節、節流及切斷，有效處理纖維介質。
• ‌環保污水處理‌：適用于污泥、污水排放系統，抗堵塞性能好。
• ‌煤炭與電力‌：用于洗煤廠、電廠的灰渣、煤漿輸送管道。
• ‌化工與食品‌：處理含有顆粒的化工原料、糖漿、食品添加劑等流體。
