1. 產品概述

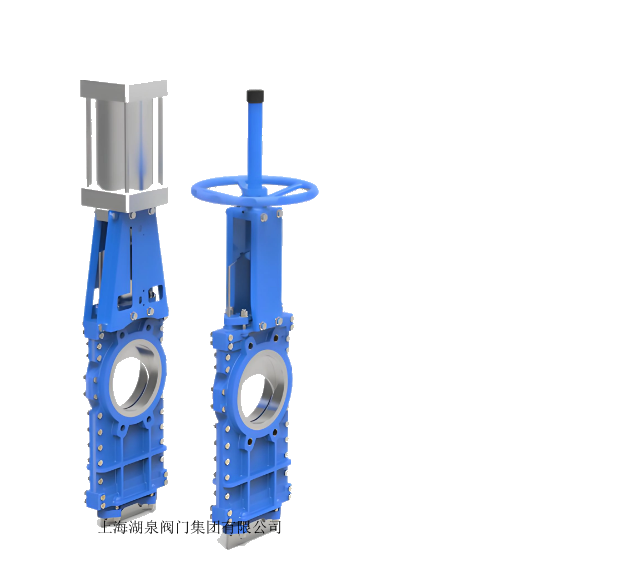

上海湖泉閥門集團有限公司SCZ73H-10P 是一款專為高粘度、含顆粒及纖維介質設計的‌手動穿透式刀型閘閥‌。該閥門采用對夾式連接，公稱通徑為 DN150，公稱壓力為 1.0 MPa，閥體材質為 304 不銹鋼。其核心特征在于閘板加長并加工有與管道通徑相同的圓孔，通過閘板的上下運動實現介質的全流通或完全切斷，特別適用于排渣、紙漿、泥漿等工況，能有效解決傳統閥門易堵塞、積渣的問題。

2. 型號含義解析

• ‌SC‌：特種閥門代號，表示穿透式結構。
• ‌Z‌：閥門類型代號，表示閘閥。
• ‌7‌：連接形式代號，表示對夾式連接。
• ‌3‌：結構形式代號，表示單閘板。
• ‌H‌：密封材料代號，表示 Cr13 硬密封（也可根據需求配置其他密封形式，但 H 代表硬密封）。
• ‌10‌：工作壓力代號，表示公稱壓力為 1.0 MPa。
• ‌P‌：閥體材料代號，表示 304 不銹鋼（CF8）。

3. 主要技術參數

• ‌公稱通徑‌：DN150
• ‌公稱壓力‌：1.0 MPa
• ‌適用溫度‌：≤550℃（針對 304 不銹鋼材質）
• ‌驅動方式‌：手動（手輪操作）
• ‌連接方式‌：對夾式
• ‌適用介質‌：糖漿、紙漿、污水、煤漿、礦渣、爐渣、灰、渣水混合物等高濃度、含固體顆粒介質。

4. 結構特點與優勢

4.1 穿透式設計，全流通無滯留

閘板底部伸出閥體，并在閘板上加工有一個同等通徑的通孔。

• ‌開啟狀態‌：閘板通孔與管道通徑完全吻合，介質可全部流走，形成全通徑流通，無凹槽、無死角，徹底避免介質卡阻和堆積。
• ‌關閉狀態‌：閘板緊貼閥座，實現雙向密封，確保零泄漏。

4.2 優異的密封性能

• ‌雙向密封‌：配備兩個閥座密封圈，支持雙向流動密封。
• ‌自清潔功能‌：閘板具有剪切作用，在啟閉過程中可刮除密封面上的粘著物，防止密封面磨損，延長使用壽命。
• ‌自動補償‌：部分設計采用可動式密封座，配合 O 型圈預緊，對長期使用中的密封副磨損具有自動補償功能。

4.3 材質優良，耐腐蝕耐磨

• ‌閥體/閘板‌：采用 304 不銹鋼（CF8），具有良好的耐腐蝕性和剛性，適用于多種化學介質及高溫環境。
• ‌閥桿‌：通常采用 304 不銹鋼或 2Cr13，表面可進行鍍鉻或離子氮化處理，提高耐磨性。
• ‌填料‌：采用 PTFE（聚四氟乙烯）或石墨，密封性好，摩擦系數低。

4.4 操作輕便，維護簡單

• ‌低摩擦傳動‌：螺桿傳動可采用雙平面軸承設計，大幅減少摩擦力，使手動啟閉更加輕便順暢。
• ‌結構緊湊‌：對夾式結構設計，重量輕，安裝空間小，便于在狹窄管道系統中安裝和維護。

5. 應用領域

• ‌造紙行業‌：紙漿輸送、黑液排放、廢紙回收系統。
• ‌環保行業‌：污水處理廠污泥排放、脫硫脫硝系統灰渣處理。
• ‌礦業與冶金‌：礦漿輸送、尾礦排放、爐渣排出。
• ‌化工與制藥‌：高粘度化工原料、含顆粒藥液輸送。
• ‌電力行業‌：燃煤電廠除灰渣系統。
• ‌食品行業‌：糖漿、淀粉漿等含雜質食品介質的控制。

6. 外形尺寸參考（DN150）

根據通用標準，DN150 規格的主要外形尺寸參考如下（具體以廠家圖紙為準）：

• ‌結構長度 (L)‌：約 60 mm (PN1.0)
• ‌法蘭連接直徑 (Φ1)‌：約 240 mm
• ‌總高度 (H)‌：約 816 mm
• ‌手輪高度 (H2)‌：約 152 mm
• ‌螺栓孔數及直徑‌：8-M20

7. 選型與訂貨須知

在訂購 SCZ73H-10P DN150 閥門時，請確認以下信息以確保選型準確：

• ‌介質特性‌：明確介質的名稱、濃度、顆粒大小、腐蝕性等。
• ‌工作溫度與壓力‌：確認實際工況下的最高溫度和最大壓力。
• ‌密封要求‌：根據介質特性選擇硬密封（H）或軟密封（F/X）。
• ‌附件需求‌：是否需要限位開關、位置指示器或其他氣動/電動執行機構（若需自動化控制）。
