1. 產品概述

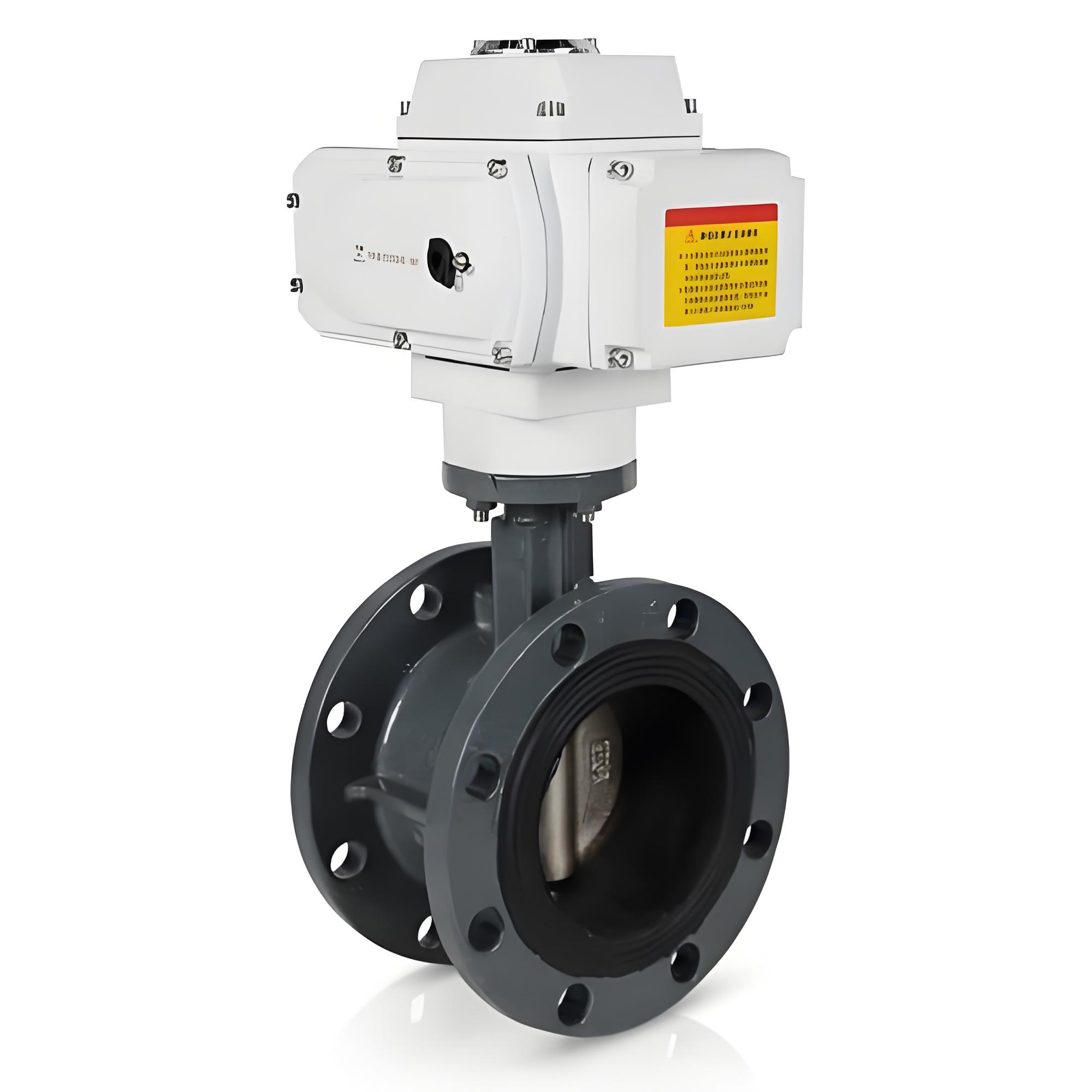

上海湖泉閥門集團有限公司D941X-16C DN300 是一款法蘭連接的中線型軟密封電動蝶閥。該型號專為工業管道系統設計，具備結構緊湊、流通能力大、流阻小及雙向密封性能優異等特點。針對“濁環水”這一特定介質工況，閥板選用 ‌316不銹鋼‌ 材質，顯著提升了耐腐蝕性與抗沖刷能力，配合高性能橡膠密封圈，確保在含顆粒或纖維雜質的水質環境中長期穩定運行。

2. 型號含義解析

• ‌D‌：閥門類型——蝶閥
• ‌9‌：驅動方式——電動
• ‌4‌：連接形式——法蘭連接
• ‌1‌：結構形式——中線式（單偏心）
• ‌X‌：密封面材料——橡膠（通常為EPDM或NBR，耐水性好）
• ‌16‌：公稱壓力——PN16 (1.6 MPa)
• ‌C‌：閥體材料——鑄鋼 (WCB)
• ‌DN300‌：公稱通徑——300mm

3. 主要技術參數

4. 核心優勢與工況適應性

4.1 針對濁環水的專項優化

• ‌316閥板耐腐蝕抗沖刷‌：濁環水通常含有懸浮固體顆粒、礦物質及一定的腐蝕性成分。相比普通碳鋼或304不銹鋼，316不銹鋼含有鉬元素，具有更優異的耐點蝕和耐縫隙腐蝕能力，能有效抵抗水中氯離子及雜質的侵蝕，延長閥門使用壽命。
• ‌軟密封雙向零泄漏‌：采用優質橡膠（如EPDM三元乙丙橡膠）作為密封副，彈性好，補償能力強。即使介質中含有微小顆粒，也能通過橡膠的彈性變形實現緊密貼合，達到雙向密封效果，防止介質外漏或內漏。

4.2 結構特點

• ‌中線式設計‌：結構簡單，體積小，重量輕，安裝維護方便。蝶板位于管道中心，全開時流阻極小，不易積存雜質，適合濁環水這種易結垢或含雜質的介質。
• ‌法蘭連接‌：DN300口徑采用法蘭連接，強度高，密封可靠，便于與管道系統對接及后期拆卸檢修。

4.3 電動執行機構性能

• ‌驅動方式‌：電動角行程執行器，接收AC220V/380V電源。
• ‌控制信號‌：
  • ‌開關型‌：僅進行全開/全關控制。
  • ‌調節型‌：可接收4-20mA或1-5V DC模擬量信號，實現精確流量調節。
• ‌防護等級‌：標配IP67防護等級，防塵防水，適應潮濕、多塵的工業現場環境。可選配防爆型（ExdⅡBT4）。
• ‌手動功能‌：配備手輪或手柄，在斷電或故障情況下可進行手動應急操作。

5. 應用領域

該產品廣泛應用于冶金、電力、化工、市政給排水、污水處理等行業。特別適用于：

• 鋼鐵廠濁環水循環系統
• 工業冷卻水管道
• 污水處理廠進出水管路
• 含有輕微腐蝕性或顆粒物的液體輸送管道

6. 安裝與維護建議

• ‌安裝方向‌：由于具備雙向密封功能，安裝時無需考慮介質流向，但建議將執行機構置于上方或側面，避免底部積水影響電氣元件。
• ‌管道清潔‌：安裝前請清除管道內的焊渣、石塊等大顆粒雜物，以免損壞密封面。
• ‌定期維護‌：定期檢查密封面磨損情況及執行機構接線端子緊固情況。對于濁環水工況，建議定期排污，減少閥座處的顆粒沉積。
