1. 產品概述

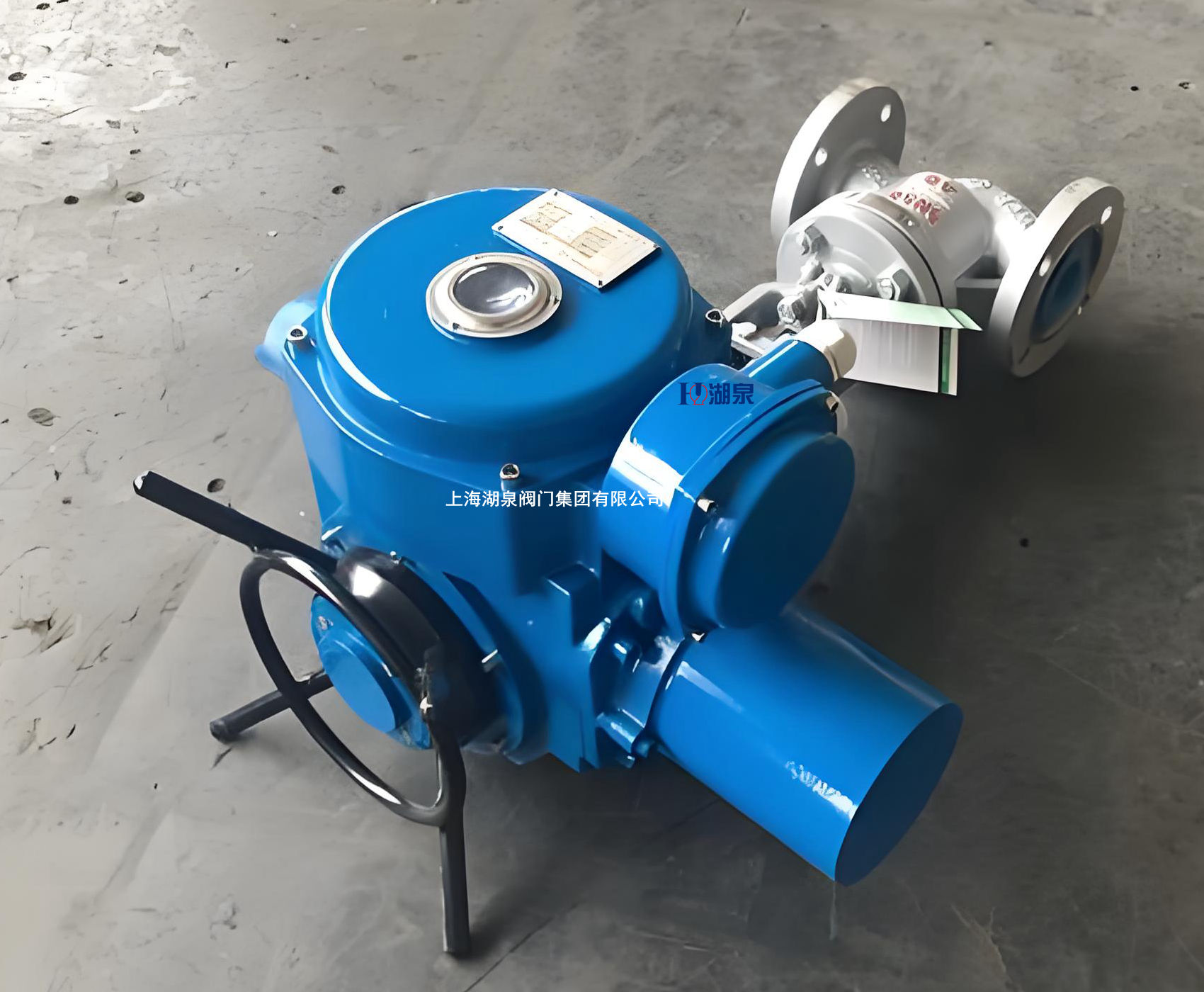

上海湖泉閥門集團有限公司J941H-25C DN40 電動截止閥是由高性能多回轉電動執行機構與鑄鋼法蘭截止閥組合而成的自動化管路控制設備。該型號閥門公稱通徑為 DN40，公稱壓力為 PN25（2.5MPa），閥體材質為碳鋼（WCB），密封面采用硬質合金堆焊。本產品標配‌智能一體化電動執行器‌，工作電壓為 ‌AC380V‌，具備就地/遠程控制、行程調節、力矩保護及狀態反饋功能。它廣泛應用于石油、化工、電力、制藥等行業的管道系統中，用于對水、蒸汽、油品等非腐蝕性或弱腐蝕性介質進行可靠的切斷或接通控制。

2. 型號含義解析

• ‌J‌：截止閥 (Jie Zhi Fa)
• ‌9‌：電動驅動 (Dian Dong)
• ‌4‌：法蘭連接 (Fa Lan)
• ‌1‌：直通式結構
• ‌H‌：密封面材料為合金鋼 (He Jin)
• ‌-25‌：公稱壓力 PN25 (2.5 MPa)
• ‌C‌：閥體材料為碳鋼 (Cast Steel / WCB)
• ‌DN40‌：公稱通徑 40mm

3. 核心特點與技術優勢

3.1 智能一體化執行器 (AC380V)

• ‌集成設計‌：執行器與閥門直接連接，無需額外的控制箱，節省安裝空間，簡化接線流程。
• ‌智能控制‌：內置微處理器，支持 4-20mA 模擬量信號或開關量信號輸入，可實現精確的行程定位和調節功能（若選配調節型）。
• ‌多重保護‌：具備過力矩保護、過熱保護、缺相保護及電氣限位功能，確保電機在異常工況下不被損壞。
• ‌狀態反饋‌：實時輸出閥門開度信號、故障報警信號至 DCS/PLC 系統，便于遠程監控。
• ‌手動優先‌：配備手輪機構，在斷電或緊急情況下可切換至手動模式進行操作，保障系統安全。

3.2 閥門本體結構優勢

• ‌耐磨耐腐密封‌：閥瓣和閥座密封面采用鐵基合金或司太立（Stellite）鈷基硬質合金堆焊，經過精密研磨，具有極高的硬度、耐磨性、耐高溫性和抗擦傷性，使用壽命長。
• ‌閥桿強化處理‌：閥桿經調質及表面氮化處理，顯著提高了抗腐蝕性和抗擦傷性能，確保在頻繁啟閉中運動平穩。
• ‌倒密封設計‌：采用螺紋連接密封座或本體堆焊奧氏體不銹鋼結構，密封可靠。當填料磨損時，可在不停機、不帶壓的情況下更換填料，維護便捷。
• ‌流向要求‌：介質流向遵循“低進高出”原則（從閥瓣下方流入），有助于減小開啟力矩并保護密封面。

4. 主要技術參數

5. 外形尺寸參考 (PN25, DN40)

(注：具體尺寸因不同廠家執行器選型略有差異，以下為標準參考值)

• ‌結構長度 (L)‌: 200 mm - 230 mm (依據 GB/T 12221)
• ‌法蘭外徑 (D)‌: 150 mm
• ‌螺栓孔中心距 (D1)‌: 110 mm
• ‌法蘭厚度 (b)‌: 20 mm
• ‌螺栓數量及直徑‌: 4-Φ18 mm
• ‌總高度 (H)‌: 約 550 mm - 650 mm (含執行器)

6. 應用領域

• ‌石油化工‌：用于原油、成品油、化工原料管道的切斷控制。
• ‌電力行業‌：電廠給水、蒸汽管路的啟閉控制。
• ‌暖通空調‌：大型建筑供熱、供冷管網的主控閥門。
• ‌冶金礦山‌：工業用水、壓縮空氣管路的自動化控制。

7. 安裝與維護注意事項

• ‌安裝方向‌：閥門應安裝在水平管道上，閥桿垂直向上。嚴禁閥桿向下安裝，以免介質雜質堆積影響密封。
• ‌清潔管道‌：安裝前必須清除管道內的焊渣、鐵屑等雜物，防止損傷密封面。
• ‌電氣接線‌：嚴格按照執行器接線圖進行 AC380V 電源接線，確保接地良好，防止漏電。
• ‌定期維護‌：定期檢查填料壓蓋是否泄漏，必要時緊固或更換填料；定期給閥桿螺母加注潤滑脂，保持運動靈活。
• ‌調試檢查‌：投入使用前，應手動和電動分別進行全開、全關測試，確認行程限位準確，無卡阻現象。

注：本產品為標準工業級閥門，具體選型請根據實際工況（如溫度、壓力波動、介質腐蝕性）咨詢專業技術人員。如需防爆、調節型或特殊材質（如不銹鋼、低溫鋼），請在訂貨時特別說明。
