一、 產品概述

上海湖泉閥門集團有限公司Q941F物聯網智能電動球閥是一款集傳統工業閥門高可靠性與現代物聯網（IoT）通信技術于一體的控制設備。該產品在傳統Q941F電動法蘭球閥的基礎上，集成了支持Modbus RTU協議的RS485通訊模塊及智能控制單元，實現了從本地手動/自動控制向遠程數字化管理的跨越。該閥門采用浮動球直通式結構，通過電動執行機構驅動球體進行0~90°旋轉，實現對管道介質流量的兩位切斷或精確比例調節。憑借RS485標準接口，它可無縫接入SCADA系統、DCS集散控制系統、PLC可編程邏輯控制器以及各類物聯網云平臺，廣泛應用于石油、化工、冶金、制藥、水處理及智慧農業灌溉等需要遠程監控與自動化管理的領域。

二、 核心功能與技術優勢

1. 智能通訊與遠程控制

• ‌Modbus/RS485協議支持‌：內置高性能通訊模塊，遵循標準Modbus RTU協議，支持主站對閥門狀態（開度、開關狀態、故障代碼）的實時讀取及遠程指令下發（開啟、關閉、調節指定開度）。
• ‌多模式控制‌：支持就地按鈕控制、遠程信號控制（4-20mA/0-10V）及數字通訊控制三種模式的自由切換或優先級設定。
• ‌物聯網集成能力‌：可通過網關接入云端平臺，實現手機APP、Web后臺的遠程監控、數據記錄、歷史趨勢分析及報警推送。

2. 高精度智能調節

• ‌伺服定位系統‌：智能執行器內置高精度伺服系統，無需外接伺服放大器。具備自診斷、自校準功能，基本誤差≤±1%，回差≤1%，死區≤1%。
• ‌比例調節功能‌：不僅限于全開/全關，還可根據輸入信號或通訊指令，精準控制球芯在0-90°間的任意角度，實現流量的線性或等百分比調節。
• ‌失信號保護‌：當控制信號丟失或通訊中斷時，閥門可預設動作模式（保持原位、全開或全關），確保工藝安全。

3. 機械性能

• ‌結構緊湊‌：閥體與執行機構直連設計，體積小、重量輕，安裝空間需求低。
• ‌零泄漏密封‌：軟密封采用聚四氟乙烯（PTFE）或?qū)ξ痪郾剑≒PL），配合浮動球結構，介質壓力越高密封越緊，達到ANSI B16.104 V級零泄漏標準。
• ‌防靜電與防火設計‌：球體、閥桿與閥體間設有靜電導出彈簧；采用防吹出閥桿結構，火災情況下閥桿凸階與閥體形成金屬接觸，防止介質外泄。

4. 強大的環境適應性

• ‌防護等級‌：執行器防護等級可達IP67，部分型號可選IP68，防塵防水，適應戶外惡劣環境。
• ‌防爆選項‌：可提供Ex d IIB T4防爆認證，適用于易燃易爆氣體環境。
• ‌寬溫域材質‌：根據密封材料不同，適用溫度范圍覆蓋-29℃至+450℃（硬密封），滿足低溫至高溫工況需求。

三、 主要技術參數

四、 應用場景

• ‌工業自動化流程控制‌：在石油化工、制藥生產中，通過DCS系統遠程精確調節反應釜進料流量，實時監控管道狀態。
• ‌智慧水務與污水處理‌：用于城市供水管網、污水處理廠的水量分配與截斷，通過RS485總線集中管理數百個節點，降低人工巡檢成本。
• ‌暖通空調 (HVAC)‌：在大型樓宇中央空調系統中，作為冷凍水/熱水管道的調節閥，配合樓宇自控系統實現節能運行。

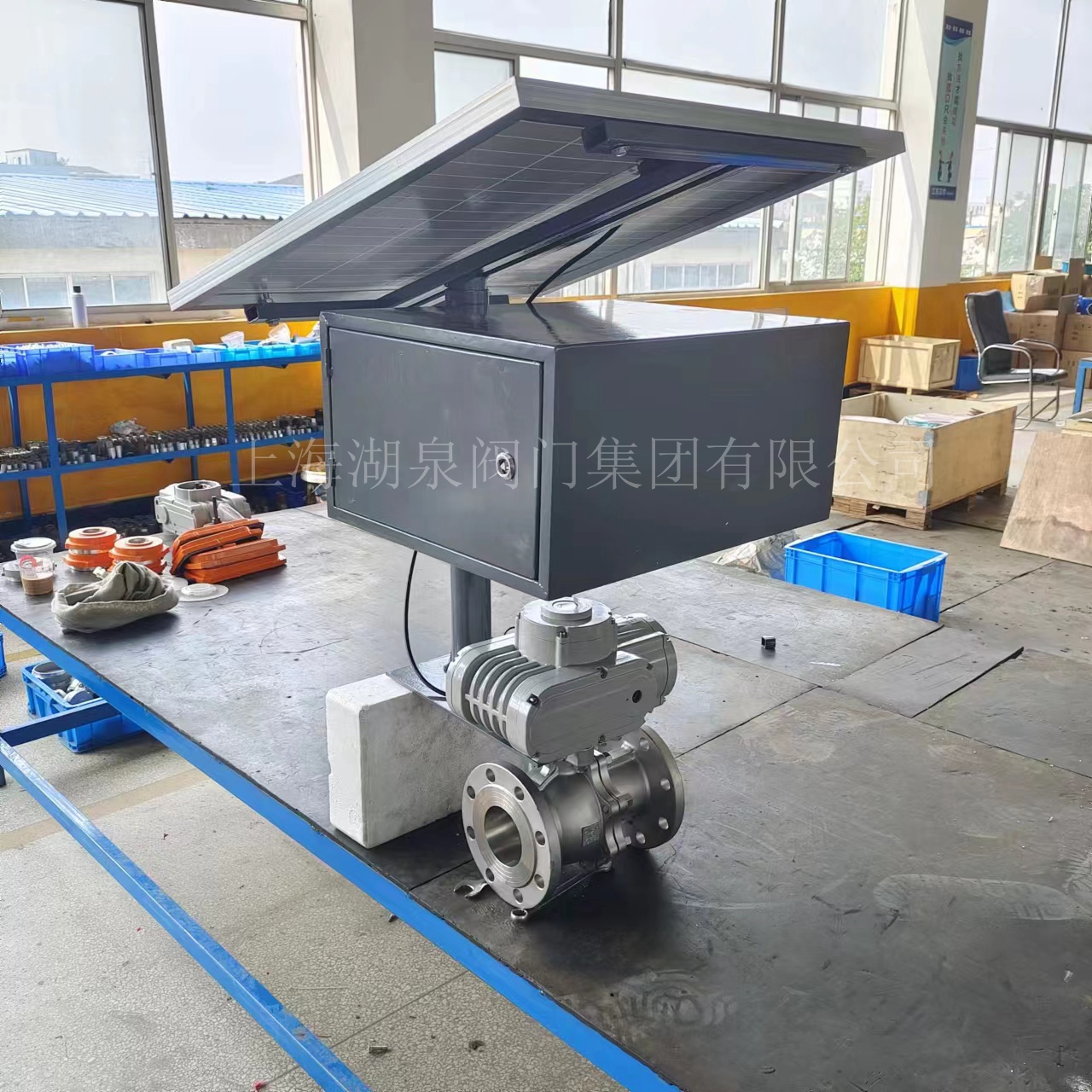

• ‌智慧農業灌溉‌：結合太陽能供電與無線網關，實現農田灌溉系統的遠程定時、定量自動灌溉，支持手機APP一鍵操控。
• ‌食品與飲料加工‌：不銹鋼材質符合衛生標準，用于果汁、乳制品等介質的無菌輸送與控制。

五、 選型與安裝建議

• ‌選型要點‌：

  • 根據介質特性選擇閥體材質（如腐蝕性介質選316L不銹鋼）和密封材質（高溫選硬密封或PPL）。
  • 確認管道壓力等級與閥門PN值匹配。
  • 明確控制需求：僅需開關控制可選開關型；需調節流量選調節型（帶反饋信號）。
  • 確認通訊距離與布線環境，RS485總線需加裝終端電阻，長距離傳輸建議使用屏蔽雙絞線。

• ‌安裝維護‌：

  • 安裝前請清潔管道，去除焊渣、雜質，避免損傷密封面。
  • 閥門可水平或垂直安裝，但執行器不宜朝下，以防雨水滲入。
  • 接線時務必確認電源相序與電壓等級，通電狀態下禁止手動操作。
  • 定期檢查閥桿填料密封性，如有微漏可適當緊固壓蓋螺母。
