1. 產品概述

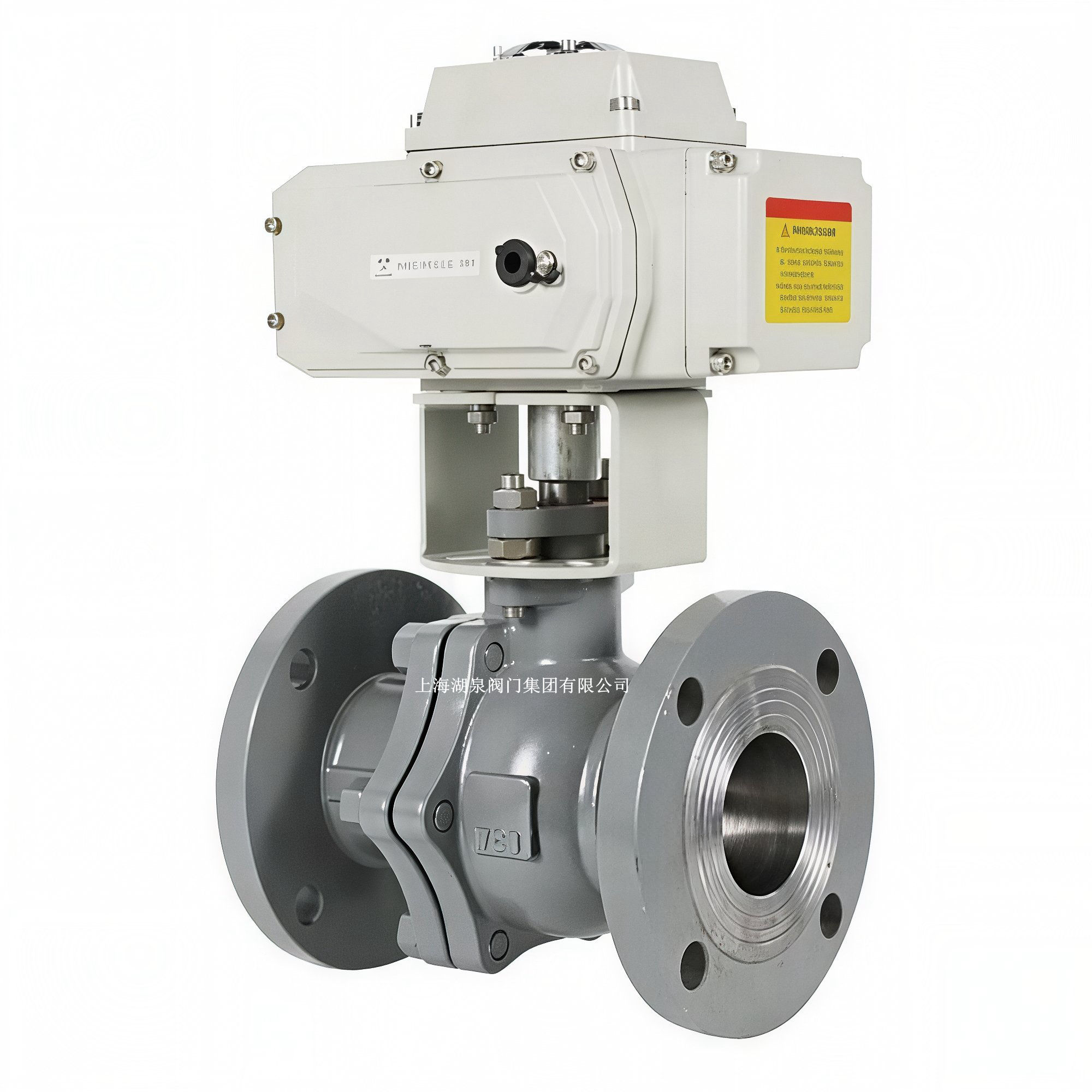

上海湖泉閥門集團有限公司Q941F-16C/P 型電動球閥是一款集電動執行機構與浮動球體閥門于一體的自動化控制設備。該型號采用直連式結構，通過 AC220V 電源驅動，實現介質的遠程自動通斷或調節控制。其中，“C”代表閥體材質為 WCB 碳素鋼，“P”代表閥體材質為 CF8（304）不銹鋼，用戶可根據介質腐蝕性選擇相應材質。DN40 規格適用于中小口徑管道，具有結構緊湊、密封可靠、操作輕便等特點，廣泛應用于石油、化工、水處理、暖通空調及輕工等行業。

2. 型號含義解析

• ‌Q‌：閥門類型為球閥。
• ‌9‌：驅動方式為電動。
• ‌4‌：連接形式為法蘭連接。
• ‌1‌：結構形式為浮動直通式。
• ‌F‌：密封面材料為聚四氟乙烯（PTFE），屬軟密封。
• ‌16‌：公稱壓力為 PN16（1.6 MPa）。
• ‌C/P‌：閥體材質代號，C 為 WCB 鑄鋼，P 為 CF8 (304) 不銹鋼。
• ‌DN40‌：公稱通徑為 40mm。
• ‌AC220V‌：執行器工作電壓為交流 220伏。

3. 主要技術參數

4. 結構與材質特點

4.1 閥體部分

• ‌浮動球結構‌：球體在介質壓力作用下產生微小位移，緊壓在出口端密封面上，保證出口端密封。隨著介質壓力增高，密封比壓自動增大，確保高壓下的密封可靠性。
• ‌雙材質選擇‌：
  • ‌WCB鑄鋼款 (16C)‌：強度高，承壓能力強，經濟實用，適用于常規非腐蝕性介質。
  • ‌304不銹鋼款 (16P)‌：耐腐蝕性能優異，無重金屬析出，符合食品級衛生要求，適用于腐蝕性或高潔凈度介質。
• ‌密封組件‌：閥座采用增強型聚四氟乙烯（PTFE），具有優異的耐化學腐蝕性、低摩擦系數和良好的彈性，實現雙向零泄漏。
• ‌防飛出閥桿‌：采用下裝式閥桿及頭部凸階設計，防止因內部壓力異常導致閥桿噴出，保障操作安全。

4.2 電動執行機構

• ‌一體化設計‌：執行器與閥門直連，無需額外支架，結構緊湊，重量輕，安裝空間小。
• ‌智能控制‌：內置伺服系統，可直接接收控制信號，無需外置放大器。具備過熱保護、過力矩保護、行程限位保護等多重安全功能。
• ‌手動優先‌：配備手動切換手柄，在斷電或故障情況下可切換至手動模式進行應急操作。
• ‌動作時間‌：通常約為 15-30 秒（90°旋轉），具體視執行器型號而定。

5. DN40 規格外形參考尺寸

(注：不同廠家執行器高度可能略有差異，以下為典型參考值)

• ‌結構長度 (L)‌：約 165 mm - 180 mm
• ‌法蘭外徑 (D)‌：145 mm
• ‌螺栓孔中心距 (D1)‌：110 mm
• ‌法蘭厚度 (b)‌：16 mm - 18 mm
• ‌螺栓數量及孔徑‌：4 × Ø18 mm
• ‌總高度 (H)‌：約 380 mm - 420 mm (含執行器)

6. 應用領域

• ‌石油化工‌：用于油品、溶劑、天然氣管路的切斷與控制。
• ‌水處理工程‌：自來水廠、污水處理廠的清水、污水管路控制。
• ‌暖通空調 (HVAC)‌：冷凍水、冷卻水系統的流量調節與開關控制。
• ‌食品制藥‌：304不銹鋼材質適用于飲料、乳汁、藥液等衛生要求較高的管路。
• ‌電力冶金‌：循環水系統、潤滑系統的一般介質控制。

7. 安裝與維護注意事項

• ‌安裝前檢查‌：確認閥門銘牌參數符合工況要求，清除管道內雜質，避免損壞密封面。
• ‌安裝方向‌：可水平或垂直安裝，但建議執行器向上或側向安裝，避免雨水積聚。嚴禁以執行器作為吊裝支點。
• ‌電氣接線‌：嚴格按照接線圖連接 AC220V 電源及控制信號線，確保接地良好。
• ‌調試運行‌：通電前確認閥門處于全開或全關位置，點動測試執行器轉向是否與閥門指示一致。
• ‌定期維護‌：定期檢查密封性能及執行器運行狀態，長期不動作時應定期手動或電動切換以防卡死。
