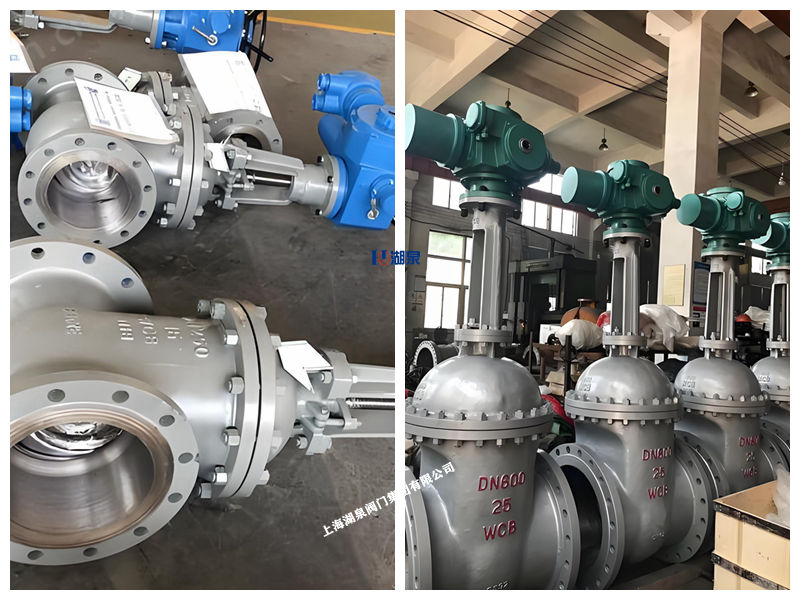

1. 產品概述

上海湖泉閥門集團有限公司Z941H-16P型電動法蘭閘閥是一款專為石油化工、水處理及電力行業設計的大口徑截斷類閥門。該型號中，“Z”代表閘閥，“9”代表電動驅動，“4”代表法蘭連接，“1”代表楔式單閘板結構，“H”代表合金鋼密封面（硬密封），“16”代表公稱壓力1.6MPa，“P”代表閥體材質為鉻鎳鈦不銹鋼（如304/316）。DN400的大口徑設計使其特別適用于需要大通量介質輸送的主管道系統，具備優異的耐腐蝕性和遠程自動化控制能力。

2. 核心結構與工作原理

• ‌驅動方式‌：配備多回轉式電動執行器，將電能轉化為機械轉矩，驅動閥桿螺母旋轉，使閥板作上下直線運動，實現閥門的開啟與關閉。支持遠程控制、PLC集成及4-20mA信號反饋。
• ‌閥體結構‌：采用整體鑄造或焊接結構，流道直通，介質流向不受限制，流體阻力極小。
• ‌密封形式‌：采用楔式彈性單閘板或剛性單閘板結構，密封面堆焊司太立鈷基硬質合金或不銹鋼，配合柔性石墨填料，確保在高溫、高壓及腐蝕性介質下的零泄漏性能。
• ‌手動應急‌：內置手輪機構，在斷電或調試時可進行手動操作，具備手/電動切換功能，確保系統安全。

3. 主要技術參數

• ‌公稱通徑‌：DN400
• ‌公稱壓力‌：PN1.6 MPa (16 Bar)
• ‌適用溫度‌：-29℃ ～ 200℃（不銹鋼材質典型范圍，具體視介質而定）
• ‌適用介質‌：水、蒸汽、油品、硝酸類、醋酸類、含硫天然氣及一般腐蝕性化工介質。
• ‌連接標準‌：法蘭連接，符合GB/T 9113或JB/T 79標準。
• ‌制造標準‌：設計符合GB/T 12234，結構長度符合GB/T 12221，試驗檢驗符合JB/T 9092。

4. 產品優勢與應用場景

優勢特點

• ‌耐腐蝕性強‌：全不銹鋼材質（閥體、閘板、閥桿），特別適用于石油化工中的酸性介質及水處理中的污水環境，延長使用壽命。
• ‌大口徑低阻‌：DN400直通流道設計，全開時介質幾乎無阻力，降低泵送能耗，適合長距離輸送主管線。
• ‌智能控制‌：電動執行器支持扭矩保護、位置反饋及遠程啟停，便于接入DCS/SCADA系統，實現工業自動化管理。
• ‌密封可靠‌：硬密封結構耐磨損、耐沖刷，解決傳統軟密封在高溫下易老化的問題。

典型應用

• ‌石油化工‌：原油輸送管線、煉化裝置中的腐蝕性介質切斷。
• ‌水處理工程‌：大型污水處理廠進出水總管、海水淡化項目管道。
• ‌電力行業‌：火力發電廠循環水系統、工業供水管網。

5. 安裝與維護注意事項

• ‌安裝方向‌：閥門可水平或垂直安裝，但建議閥桿垂直向上。DN400口徑較大，安裝時需確保管道同心度，避免強行對口導致閥體變形。
• ‌初次調試‌：通電前必須手動將閥門搖至中間位置，檢查電機相序，防止因相序接反導致執行器過載損壞。
• ‌定期維護‌：對于頻繁操作的閥門，建議每月對閥桿螺紋及軸承部位加注潤滑脂；長期靜止使用時，應定期微動開關以防卡死。
• ‌旁通使用‌：若系統配有旁通閥，開啟主閥前應先打開旁通閥平衡壓差，以減小開啟力矩，保護電動執行器。
