一、 產品概述

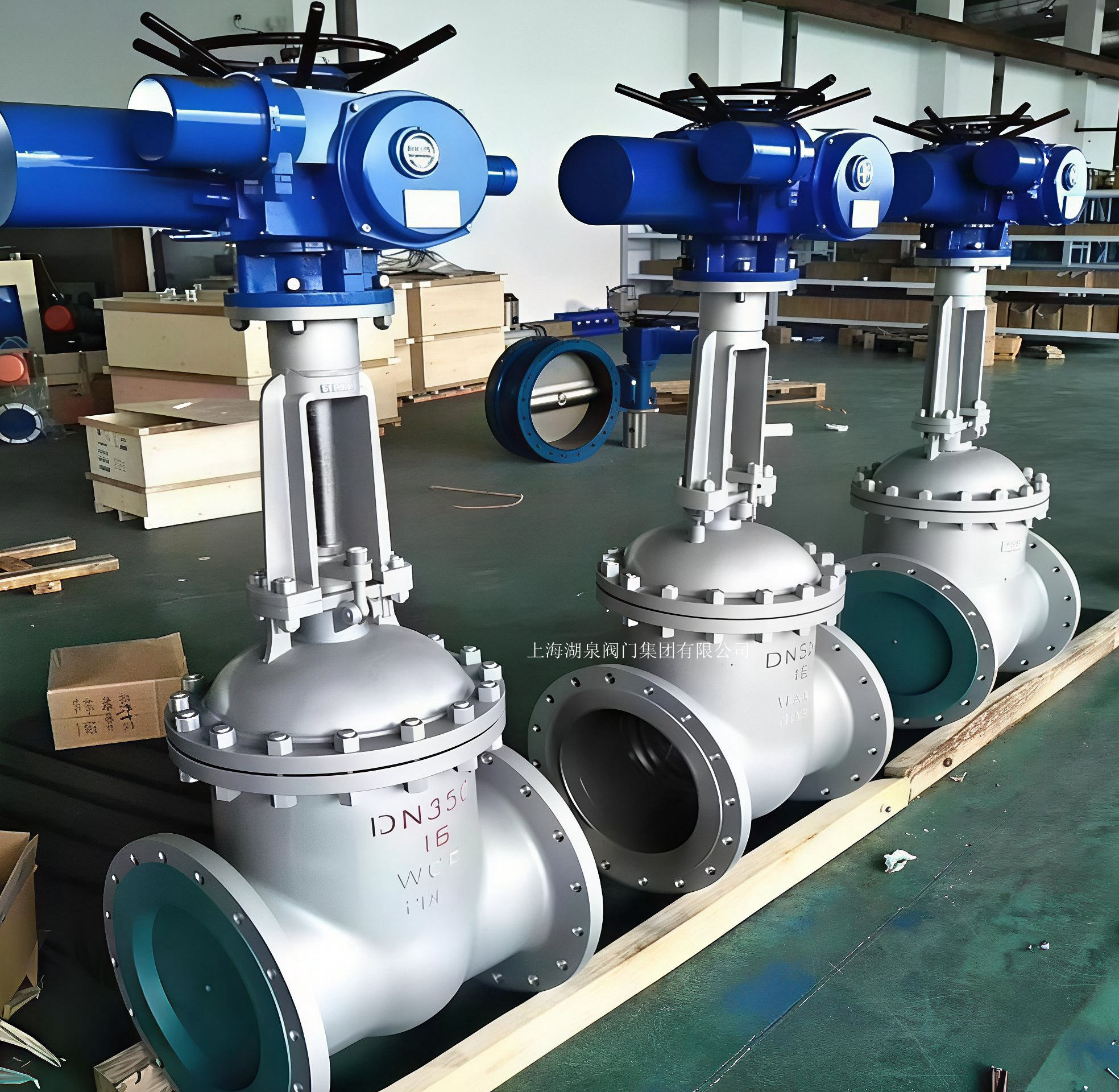

上海湖泉閥門集團有限公司Z941H-40 DN300 電動法蘭閘閥‌ 是由 Z41H 系列楔式剛性或彈性閘板閥體與多回轉式電動執行機構組裝而成的成套設備。該閥門主要用于石油、化工、電力、冶金等行業的中高壓管路系統中，作為切斷或接通介質（如水、蒸汽、油品、天然氣等）的控制裝置。DN300 的大口徑設計配合 PN40 的壓力等級，要求執行器具備較大的輸出扭矩和穩定的控制性能。

二、 閥體部分技術參數 (Z41H-40 DN300)

• ‌設計規范‌：

  • 設計與制造：GB/T 12234
  • 結構長度：GB/T 12221
  • 法蘭尺寸：JB/T 79 (或 HG/T 20592，視具體項目要求)
  • 檢驗與試驗：JB/T 9092 / GB/T 13927

• ‌主要性能指標‌：

  • ‌公稱壓力‌：PN40 (4.0 MPa)
  • ‌公稱通徑‌：DN300
  • ‌適用溫度‌：-29℃ ～ 425℃ (WCB材質)；最高可達 550℃ (鉻鉬鋼材質)
  • ‌適用介質‌：水、蒸汽、油品、酸堿類及含硫天然氣等。

• ‌結構特點‌：

  • ‌密封面‌：采用司太立 (Stellite) 鈷基硬質合金堆焊，硬度高、耐磨、耐高溫、抗擦傷，確保長期密封可靠。
  • ‌閥桿‌：經調質及表面氮化處理，具有良好的抗腐蝕性和耐磨性；DN300 屬于中大口徑，通常配置推力軸承以減小摩擦力，使啟閉更輕松。
  • ‌閘板結構‌：采用楔式彈性閘板或雙閘板結構，能自動補償密封面的磨損，保證密封性能。

三、 配套現場執行器產品介紹

對于 DN300 PN40 的閘閥，必須配套 ‌多回轉式 (Multi-turn) 電動執行器‌。常見的配套型號包括 DZW 系列、381LSB 系列（需配減速箱）或智能一體化執行器。

1. 執行器類型選擇

• ‌推薦類型‌：多回轉整體型或分體式電動執行機構。
• ‌動作方式‌：直行程輸出（通過絲桿螺母將旋轉運動轉化為直線運動，驅動閥桿上下移動）。
• ‌控制模式‌：
  • ‌開關型‌：僅實現全開和全關兩位控制，適用于切斷閥。
  • ‌調節型‌：接收 4-20mA 模擬量信號，可實現閥門開度的精確調節（若工藝需要節流功能）。

2. 核心技術參數要求

• ‌輸出扭矩‌：DN300 PN40 閘閥的啟閉扭矩較大，選型時需根據閥門最大軸推力計算所需扭矩，并預留 1.3-1.5 倍的安全系數，防止因閥門卡滯導致電機過載燒毀。
• ‌防護等級‌：建議不低于 ‌IP65‌，以適應戶外潮濕、粉塵環境；若用于防爆區域（如化工廠、煤礦），需選用 ‌Exd II BT4‌ 或更高防爆等級的執行器。
• ‌電源電壓‌：常規為 AC380V 50Hz，也可根據現場條件定制 AC220V、DC24V 等。
• ‌位置反饋‌：
  • ‌傳統型‌：采用接觸式電位器，成本低但易磨損漂移。
  • ‌智能型‌：采用非接觸式絕對值編碼器，斷電記憶閥位，抗干擾能力強，精度高，推薦用于重要工況。

3. 功能特點

• ‌手電動切換‌：配備半自動或全自動手/電動切換機構，在斷電或調試時可手動操作閥門。
• ‌轉矩保護‌：內置轉矩控制機構，當閥門關閉到位或遇到障礙物時，自動切斷電機電源，保護閥門和執行器。
• ‌行程控制‌：開向和關向各配有微動開關，精確控制閥門的開度位置。
• ‌智能診斷（可選）‌：高端智能執行器支持 Modbus、Profibus 等通訊協議，可遠程監控閥門狀態、故障報警及歷史數據記錄。

四、 應用場景與優勢

• ‌廣泛應用‌：適用于火力發電廠主蒸汽管道、石油化工長輸管線、城市供熱管網等大流量、中高壓場合。
• ‌優勢總結‌：
• ‌流體阻力小‌：直通式流道，介質流向不受限制。
• ‌啟閉省力‌：電動驅動替代人工，特別適合 DN300 以上大口徑閥門。
• ‌遠程控制‌：可接入 DCS/PLC 系統，實現自動化集中管理，降低人工巡檢成本和安全風險。

五、 選型與安裝注意事項

• ‌扭矩核算‌：務必提供閥門的具體工況（介質、溫度、壓差），以便準確計算所需執行器扭矩。
• ‌相序檢查‌：初次通電調試時，需點動測試電機轉向，確保“開”指令對應閥門開啟，防止因相序接反損壞閥桿或密封面。
• ‌限位調整‌：安裝后需重新校準開、關限位開關，確保閥門全開時不頂壞閥桿，全關時密封嚴密。
• ‌環境適應‌：若安裝在戶外或腐蝕性環境，建議執行器加裝加熱防潮模塊或選用不銹鋼外殼。
