1. 產品概述

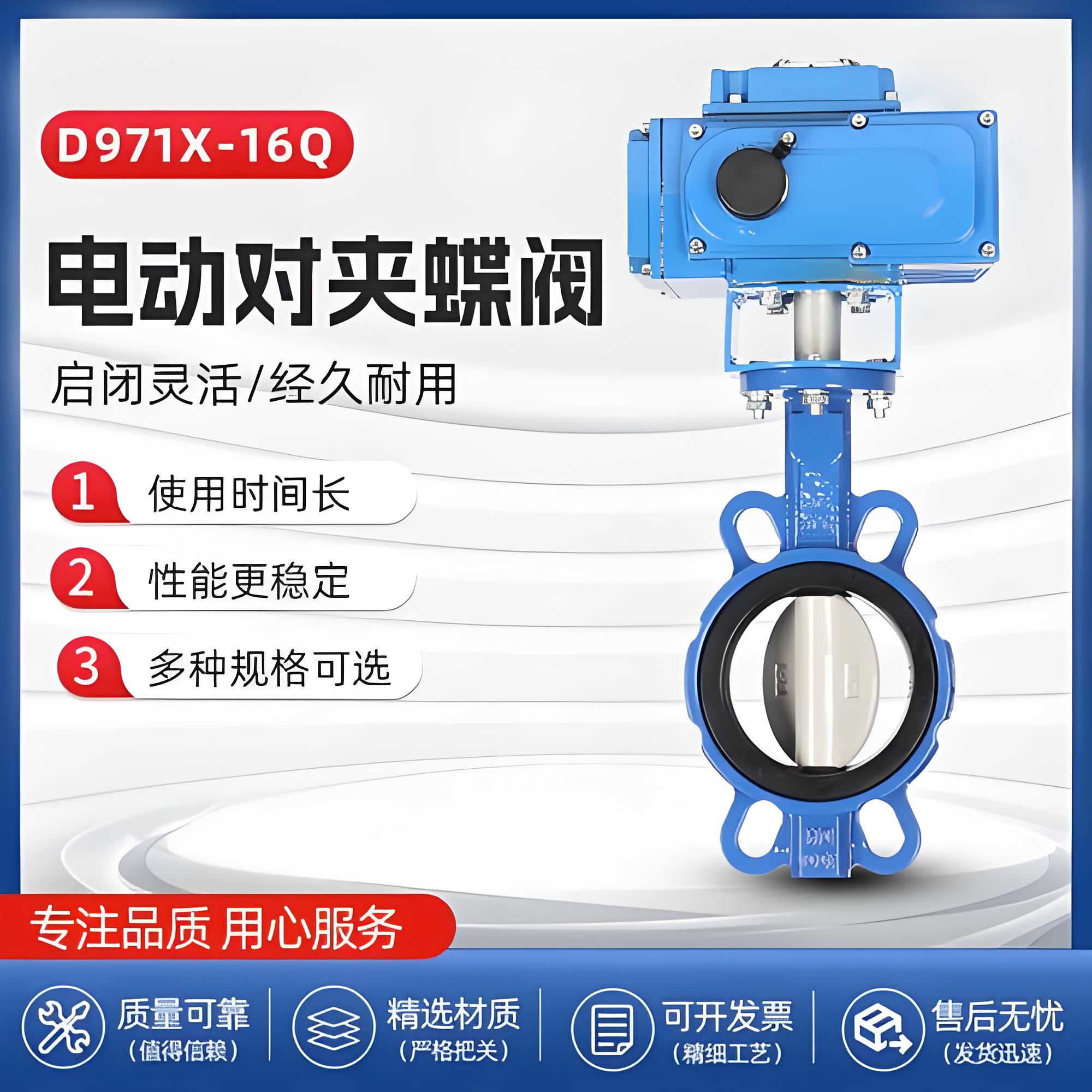

上海湖泉閥門 集團有限公司D971X-16Q DN200 是一款高性能的電動對夾式軟密封蝶閥，專為工業自動化流體控制系統設計。該閥門采用一體化結構設計，集機械傳動與電氣控制于一體，通過接收外部控制信號（如4-20mA）實現閥板角度的精確調節，從而對管道內的介質流量、壓力進行連續、精準的控制。

型號含義解析：

• ‌D‌：蝶閥
• ‌9‌：電動驅動
• ‌7‌：對夾式連接
• ‌1‌：中線型結構
• ‌X‌：橡膠軟密封
• ‌16‌：公稱壓力 PN16 (1.6MPa)
• ‌Q‌：閥體材質為球墨鑄鐵
• ‌DN200‌：公稱通徑 200mm

2. 主要技術參數

3. 結構特點與優勢

• ‌高精度調節能力‌：配備智能電動執行器，支持比例積分調節，可將蝶板精確控制在0°至90°之間的任意角度，流量特性可選直線型或等百分比型，滿足復雜工況下的精細控制需求。
• ‌優質材質組合‌：
  • ‌球墨鑄鐵閥體‌：相比灰鑄鐵具有更高的強度和韌性，能承受較高的管道應力，同時成本低于鑄鋼，性價比高。
  • ‌304不銹鋼閥板‌：耐腐蝕性強，表面光滑，不易結垢，確保長期運行中的密封可靠性和流通效率。
• ‌雙向密封零泄漏‌：采用雙偏心或中線軟密封結構，密封副間無摩擦，磨損小，壽命長，可實現雙向密封，安裝方向不受限制。
• ‌體積小、重量輕‌：對夾式設計使得閥門結構緊湊，占用安裝空間小，便于在狹窄管道系統中安裝和維護。
• ‌智能化保護功能‌：電動執行器內置過熱、過載保護模塊，具備閥位反饋信號（4-20mA或開關量），可與PLC、DCS等上位控制系統無縫集成，實現遠程監控和無人值守操作。

4. 應用領域

• ‌水處理行業‌：自來水廠、污水處理廠的加藥系統、過濾反沖洗控制、泵站出水調節。
• ‌暖通空調 (HVAC)‌：中央空調冷熱水系統的溫度平衡調節、冷卻塔循環水控制。
• ‌工業過程控制‌：化工、制藥、食品飲料行業的配料混合流程、管道介質流量穩定控制。
• ‌能源與電力‌：電廠冷卻水系統、鍋爐補給水調節、供熱管網平衡。
• ‌其他領域‌：造紙、輕工、冶金、船舶等行業的流體輸送與控制。

5. 選型與安裝注意事項

• ‌介質兼容性‌：雖然304閥板和球墨鑄鐵閥體適用于大多數常見介質，但對于強酸、強堿或高溫蒸汽工況，建議升級為316L閥板或硬密封結構，并確認橡膠密封圈的耐溫耐腐蝕等級。
• ‌執行器扭矩匹配‌：DN200口徑閥門在高壓差下啟閉扭矩較大，選型時需確保電動執行器的輸出扭矩留有足夠的安全余量（通常建議為最大軸扭矩的1.3-1.5倍）。
• ‌安裝方向‌：建議水平安裝，若垂直安裝需考慮介質流向對閥板的影響，并確保執行器上方無重物壓迫。
• ‌電源與信號匹配‌：訂貨時需明確現場電源電壓及控制系統的信號類型，確保電氣接口一致。
