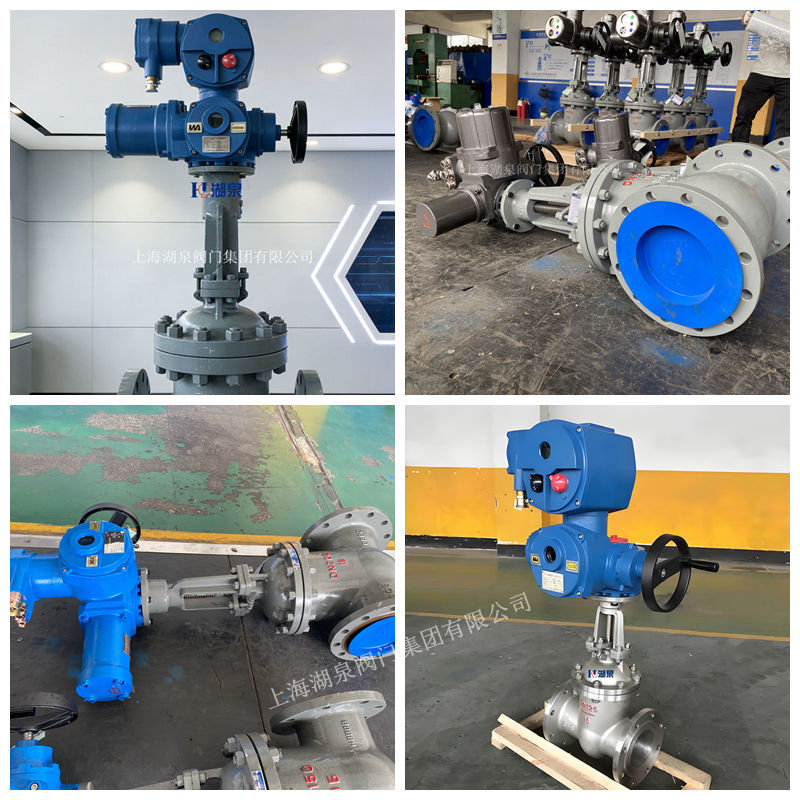

一、 產品概述

二、 型號含義解析

• ‌Z‌：閘閥
• ‌J‌：整體式（一體化結構）
• ‌K‌：礦用
• ‌9‌：電動驅動
• ‌4‌：法蘭連接
• ‌1‌：明桿楔式單閘板
• ‌H‌：合金鋼密封面（硬密封）
• ‌-40‌：公稱壓力 PN40 (4.0MPa)
• ‌C‌：碳鋼閥體

三、 核心功能特點

• ‌雙重防爆安全認證‌

  • 符合 GB3836.1 及 JB/T8529 標準，取得 ExdI Mb 礦用防爆合格證及 MA 煤安標志。
  • 電氣部分采用隔爆外殼，控制電路采用本質安全型設計，確保在瓦斯濃度超標環境下絕對安全。

• ‌智能化遠程集控 (RS-485)‌

  • 內置標準 RS-485 通訊接口，支持 Modbus 等主流通訊協議。
  • 可無縫接入礦井自動化監控系統（如 PLC、DCS 系統），實現遠程啟停、狀態監測、故障診斷及數據上傳，滿足智慧礦山建設需求。

• ‌高清液晶人機交互‌

  • 配備全中文 LCD 液晶顯示屏，實時顯示閥門開度百分比、工作扭矩、電源狀態及故障代碼。
  • 界面直觀，支持現場參數設定、調試與維護，降低操作門檻。

• ‌多重智能保護機制‌

  • ‌相序自動糾正‌：無需調整接線，執行器自動識別并適應電源相序。
  • ‌缺相/過流保護‌：實時監測電機電流，異常時自動切斷電源。
  • ‌力矩保護‌：具備瞬間過力矩保護功能，防止閥門卡死損壞傳動機構。
  • ‌電子互鎖‌：防止開/關指令沖突，確保動作邏輯穩定。
  • ‌禁動延時‌：避免頻繁啟停造成的機械沖擊。

• ‌高性能閥體結構‌

  • 采用彈性楔式閘板，密封面堆焊硬質合金，耐磨損、耐腐蝕，密封性能優異。
  • 法蘭連接符合國標，安裝便捷，適用于 DN50-DN600 等多種口徑規格。

四、 主要技術參數

五、 應用領域

• 煤礦井下主排水泵房管路控制
• 礦井消防灑水系統
• 瓦斯抽放管道隔離
• 選煤廠洗選介質輸送控制
• 其他存在爆炸性氣體的工業場所

六、 選型與訂貨須知

• 請明確介質類型、溫度及壓力要求，以選擇合適的閥體及密封材質。
• 確認供電電壓（380V 或 660V）及控制方式（開關型、調節型或總線型）。
• 如需特殊防腐處理（如海水環境），請注明選用不銹鋼材質或特殊涂層。
• 訂貨時需提供具體口徑（DN）、數量及配套法蘭標準。
