一、 產品概述

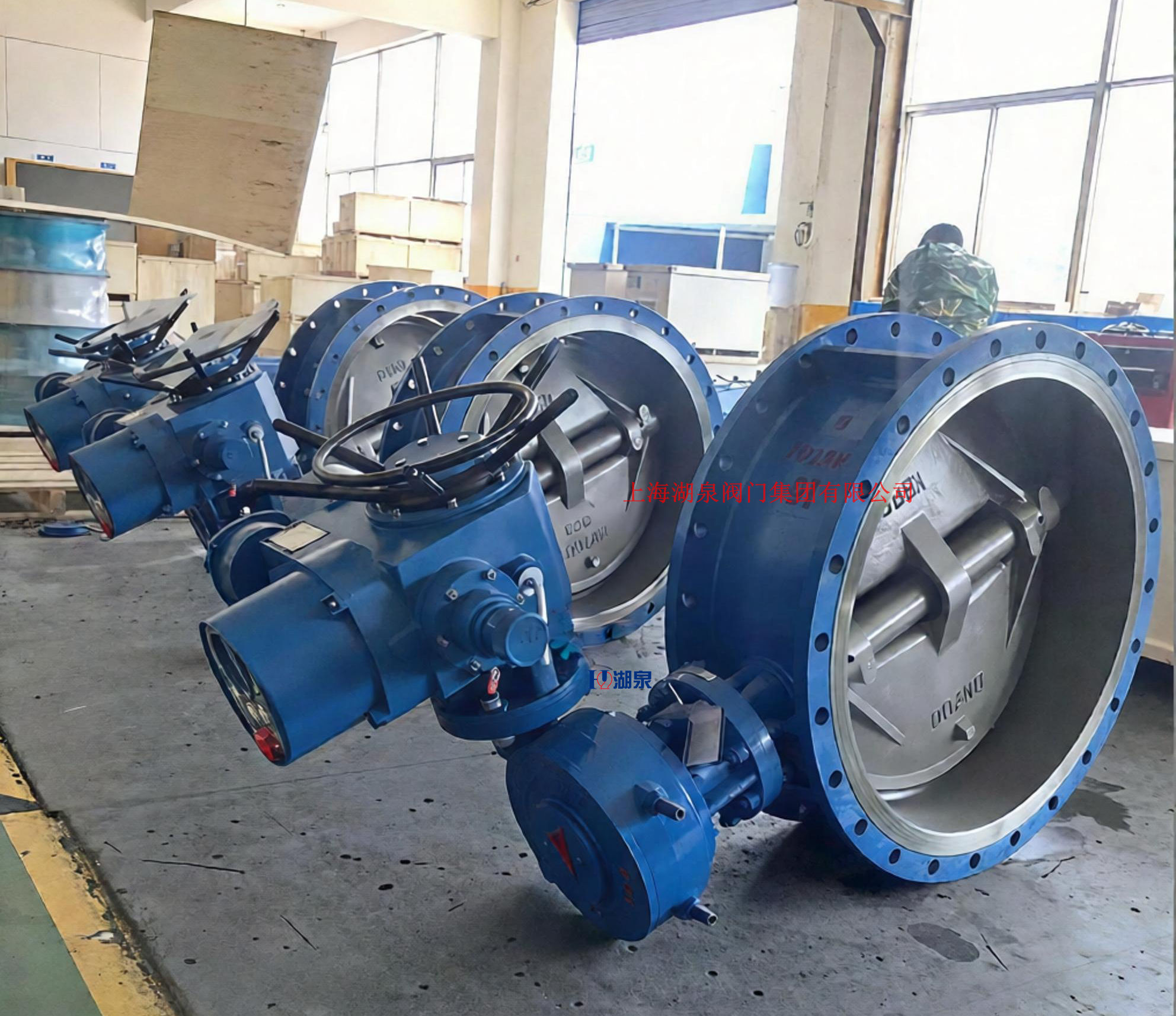

上海湖泉閥門集團有限公司TD943H-2.5型電動調節蝶閥是專為冶金、化工行業高爐煤氣、發生爐煤氣等含塵氣體介質設計的精密流量控制設備。該閥門采用三偏心多層次金屬硬密封結構，結合高性能角行程電動執行機構，能夠?qū)崿F(xiàn)對大口徑管道內煤氣流量的精確線性調節與可靠截斷。DN900的大通徑設計使其特別適用于低壓差、大流量的主干管網，有效解決傳統閥門在煤氣工況下易磨損、泄漏量大、調節精度低的問題。

二、 核心結構與工作原理

• ‌三偏心硬密封設計‌：
  • 閥軸中心線偏離管道中心、偏離密封面中心，且密封面呈錐形傾斜。這種幾何結構使得蝶板在啟閉過程中，密封面瞬間脫離接觸，實現“無摩擦傳動”，極大延長了密封副的使用壽命。
  • 關閉時利用楔形效應產生自鎖力，實現“越關越緊”的雙向零泄漏密封效果。
• ‌電動調節驅動‌：
  • 配備智能型電動執行機構，接收工業自動化系統發出的4-20mA或0-10V標準信號。
  • 通過內部PID算法精準控制蝶板開度（0°-90°），實現對煤氣流量、壓力或溫度的連續比例調節，調節精度可達±1%。
• ‌流線型流道優化‌：
  • DN900大口徑蝶板采用桁架式高強度結構，既保證剛度又減輕重量。
  • 流線型設計顯著降低流體阻力系數，減少壓力損失，提高能源輸送效率。

三、 主要技術參數

• ‌產品名稱‌：電動調節煤氣蝶閥
• ‌型號標識‌：TD943H-2.5
• ‌公稱通徑‌：DN900
• ‌公稱壓力‌：PN2.5 (2.5 bar / 0.25 MPa)
• ‌適用介質‌：高爐煤氣、發生爐煤氣、轉爐煤氣、含塵空氣、煙氣等
• ‌適用溫度‌：常溫 ~ 350℃（根據密封材質可選至425℃）
• ‌連接方式‌：法蘭連接（符合GB/T 9113標準）
• ‌閥體材質‌：WCB鑄鋼、Q235B焊接鋼板或不銹鋼（根據工況定制）
• ‌密封形式‌：三偏心多層次金屬硬密封 / 柔性石墨復合密封
• ‌泄漏等級‌：符合GB/T 13927標準，可達VI級（氣泡級密封）
• ‌防護等級‌：IP67（電動執行機構）
• ‌防爆等級‌：Ex d IIB T4 / Ex d IIC T4（針對煤氣環境標配防爆電機）

四、 產品優勢與應用價值

• ‌耐磨耐臟，壽命長‌：針對高爐煤氣中含有的粉塵顆粒，密封面堆焊鈷基硬質合金或采用特殊耐磨涂層，抗沖刷能力強，維護周期長。
• ‌雙向密封，安裝靈活‌：不受介質流向限制，無需考慮安裝方向，簡化現場施工難度。
• ‌智能調控，節能高效‌：高精度電動執行器支持遠程DCS/PLC集中控制，具備過載保護、缺相保護及位置反饋功能，便于實現工廠自動化管理。
• ‌結構緊湊，重量輕‌：相比同口徑閘閥或截止閥，體積減小約50%，重量減輕約30%，節省安裝空間及支撐成本。

五、 典型應用場景

• ‌鋼鐵冶金‌：高爐熱風爐煤氣支管流量調節、除塵系統凈煤氣總管壓力控制。
• ‌能源化工‌：煤氣發生爐出口煤氣流量穩壓調節、工業窯爐燃燒系統空燃比控制。
• ‌環保工程‌：大型燒結機煙氣脫硫脫硝系統中的風量平衡調節。

六、 選型與訂貨須知

為確保產品完美匹配工況，訂貨時請?zhí)峁┮韵滦畔ⅲ?/span>

• ‌介質詳情‌：具體氣體成分、含塵量、最高工作溫度及壓力波動范圍。
• ‌控制要求‌：調節精度要求、動作時間要求（如全開/全關時間）、信號類型（4-20mA/Modbus等）。
• ‌電源參數‌：AC220V、AC380V或其他特殊電壓等級。
• ‌特殊配置‌：是否需要手動超馳機構、限位開關、扭矩開關或防爆認證等級。
