一、 產品概述‌

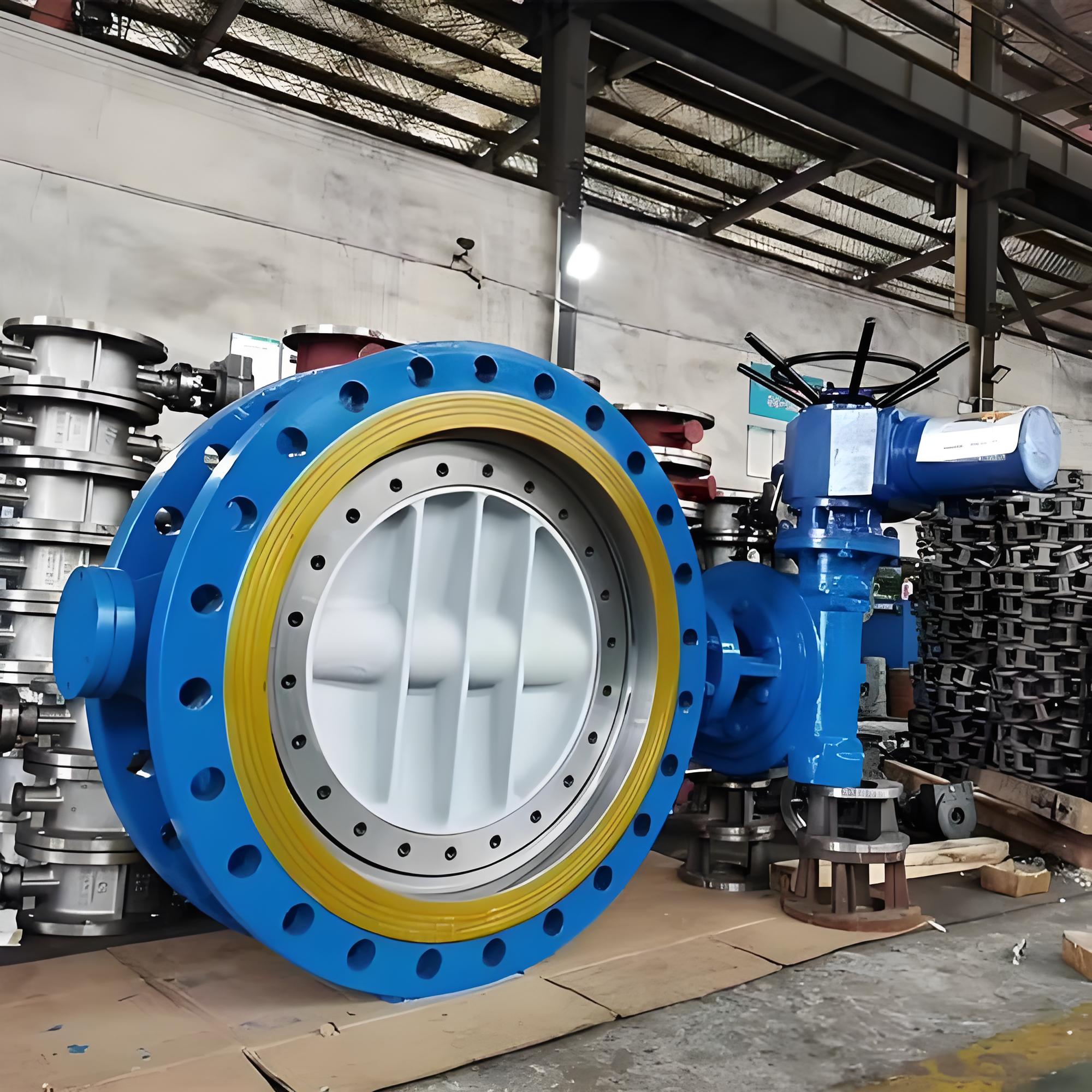

上海湖泉閥門集團有限公司D943W-16P DN65是一款高性能的不銹鋼電動法蘭蝶閥，專為工業自動化控制系統設計。該閥門采用三偏心多層次金屬硬密封結構，結合智能電動執行機構，具備精確的流量調節能力和可靠的開關控制功能。其核心特點在于支持標準的4-20mA模擬量信號輸入與輸出，能夠?qū)崿F(xiàn)閥門開度的精準定位及實時狀態反饋，該產品廣泛應用于對控制精度和密封性能要求較高的工業管道系統中。

二、 主要技術參數‌

• ‌型號規格‌：D943W-16P
• ‌公稱通徑‌：DN65
• ‌公稱壓力‌：PN1.6 MPa (16公斤)
• ‌閥體材質‌：不銹鋼（304/316/316L可選，代號P通常指304不銹鋼）
• ‌密封形式‌：三偏心金屬硬密封（零泄漏設計）
• ‌連接方式‌：法蘭連接
• ‌驅動方式‌：電動角行程執行機構
• ‌適用介質‌：水、蒸汽、油品、氣體及弱腐蝕性流體
• ‌工作溫度‌：常溫至425℃（具體取決于密封材料配置）

三、 控制與信號特性（核心亮點）‌

• ‌智能調節輸入‌：

  • 接收標準 ‌4-20mA DC‌ 電流信號作為控制指令。
  • 執行機構內置高精度伺服模塊，可將電流信號線性轉換為閥門的開度角度（0°-90°），實現從全關到全開的無級調節，控制精度高，響應速度快。

• ‌實時位置反饋‌：

  • 提供標準的 ‌4-20mA DC‌ 電流信號作為閥位反饋輸出。
  • 反饋信號與閥門實際開度嚴格對應，便于中央控制室（DCS/PLC系統）實時監控閥門當前狀態，實現閉環控制，確保工藝流程的穩定性和安全性。

四、 產品結構優勢‌

• ‌三偏心硬密封結構‌：蝶板與閥座之間無摩擦啟閉，消除了傳統蝶閥密封面易磨損的問題，大幅延長使用壽命，并實現雙向零泄漏密封。
• ‌不銹鋼材質‌：閥體、蝶板及軸均采用優質不銹鋼制造，具有優異的耐腐蝕性、耐高溫性和機械強度，適用于惡劣工況。
• ‌緊湊輕便‌：相比同口徑的閘閥或截止閥，體積更小，重量更輕，安裝維護方便，節省管道空間。
• ‌雙重限位保護‌：配備電氣限位和機械限位雙重保護，防止過扭矩?fù)p壞執行機構或閥門本體。
• ‌手動優先功能‌：在斷電或緊急情況下，可通過手輪進行手動操作，確保系統安全。

五、 典型應用場景‌

• ‌電力行業‌：電廠循環水系統、脫硫脫硝系統中的介質調節。
• ‌石油化工‌：原油、成品油、化工原料管道的流量控制與切斷。
• ‌冶金鋼鐵‌：高爐煤氣、通風除塵系統的流量調節。
• ‌水處理環保‌：污水處理廠、自來水廠的加藥、排污及工藝水流控制。
• ‌暖通空調‌：大型中央空調冷熱水系統的能量調節。

六、 選型與安裝提示‌

• 請確認管道介質性質、溫度及壓力是否符合閥門額定參數。
• 安裝前需清理管道內雜物，確保法蘭密封面平整清潔。
• 接線時請注意區分電源線與控制信號線（4-20mA），并確保接地良好，以防信號干擾。
• 建議定期進行檢查和維護，保持執行機構及傳動部件的潤滑。
