1. 產品概述

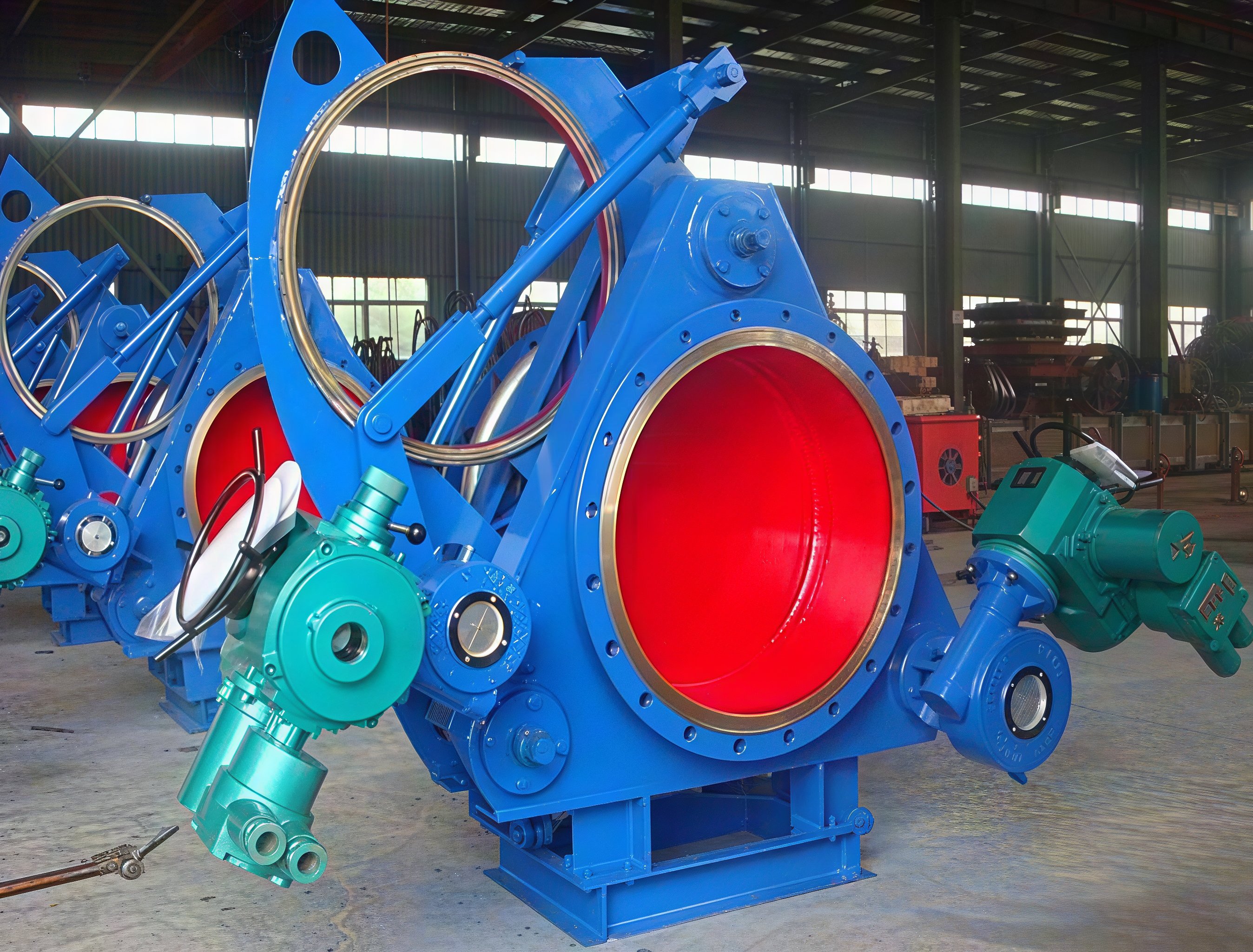

上海湖泉閥門集團有限公司F9T43X-2.5C 型電動推桿扇形盲板閥（又稱電動眼鏡閥）是一種專為煤氣、有毒有害及易燃易爆氣體介質設計的絕對切斷設備。該閥門嚴格遵循 GB6222《工業企業煤氣安全規程》要求，采用鑄鋼材質主體，配備防爆電動執行機構，適用于公稱壓力 0.25MPa、工作溫度 ≤200℃ 的工況環境。其核心功能是實現管道介質的可靠隔離，該產品廣泛應用于冶金、化工、電力、市政環保等行業的煤氣管網系統中，既可作為生產過程中的流向切換裝置，也可作為檢修時的安全盲板使用。

2. 型號含義解析

• ‌F‌：閥門類型代號，表示翻板閥/盲板閥。
• ‌9‌：驅動方式代號，表示電動。
• ‌T‌：結構特征代號，表示推桿式（部分廠家也用此區分特定結構或防爆系列）。
• ‌4‌：連接形式代號，表示法蘭連接。
• ‌3‌：結構形式代號，表示扇形閘板。
• ‌X‌：密封面材料代號，表示橡膠密封圈（根據溫度≤200℃，通常選用耐高溫硅橡膠或氟橡膠）。
• ‌2.5‌：公稱壓力，PN2.5 (0.25 MPa)。
• ‌C‌：閥體材料代號，表示鑄鋼（WCB）。
• ‌DN400‌：公稱通徑，400mm。

3. 主要技術參數

4. 結構與工作原理

4.1 結構組成

閥門主要由左閥體、右閥體、中閥體（或支撐架）、扇形閘板、絲桿螺母夾緊機構、不銹鋼波紋管補償器、防爆電動驅動裝置及底座構成。整體形成剛性結構體，確保在高壓差下不變形。

4.2 工作原理

• ‌松開階段‌：防爆電機驅動夾緊絲桿逆時針旋轉，帶動左、右閥體分離，解除對閘板的夾緊力。
• ‌切換階段‌：驅動電機帶動扇形閘板繞軸旋轉約90°。若從開啟轉為關閉，閘板上的盲板部分旋轉至流道中心；若從關閉轉為開啟，閘板上的通孔部分旋轉至流道中心。
• ‌夾緊階段‌：夾緊絲桿順時針旋轉，推動左、右閥體向中間靠攏，壓緊閘板兩側的密封圈，實現密封。

5. 產品優勢

• ‌絕對切斷，安全可靠‌：采用機械式硬密封與橡膠軟密封相結合，配合絲桿自鎖夾緊機構，確保在0.25MPa壓力下無內漏，滿足煤氣安全規程對“絕對切斷”的要求。
• ‌防爆設計，適應惡劣環境‌：配備專用防爆電動執行機構，符合爆炸性氣體環境使用標準，杜絕電火花引發事故的風險。
• ‌耐高溫性能優異‌：針對≤200℃工況，選用高性能硅橡膠或氟橡膠密封圈，耐老化、耐腐蝕，使用壽命長。
• ‌自動化程度高‌：支持遠程DCS/PLC控制，可實時反饋閥門開/關/夾緊狀態信號，實現無人化操作，降低人工現場作業風險。
• ‌維護便捷‌：密封圈鑲嵌于閘板上，更換時無需拆卸整個閥門，僅需松開夾緊機構即可進行維護，大幅縮短檢修時間。

6. 應用領域

• ‌冶金行業‌：高爐、轉爐、焦?fàn)t煤氣管網的切斷與切換。
• ‌化工行業‌：合成氨、甲醇等生產過程中的可燃?xì)怏w隔離。
• ‌能源電力‌：燃?xì)獍l(fā)電廠進氣總管的安全切斷。
• ‌市政環保‌：垃圾焚燒發電煙氣處理系統的隔離。

7. 訂貨須知

為確保選型準確，訂購時請?zhí)峁┮韵滦畔ⅲ?/span>

• 詳細型號：F9T43X-2.5C DN400。
• 介質成分及最高工作溫度（確認密封圈材質）。
• 防爆等級要求（如 ExdⅡBT4 或 ExdⅡCT6）。
• 控制電壓及信號反饋要求（如無源觸點、4-20mA等）。
• 是否需配手動超馳機構或備用電源。
