1. 產品概述

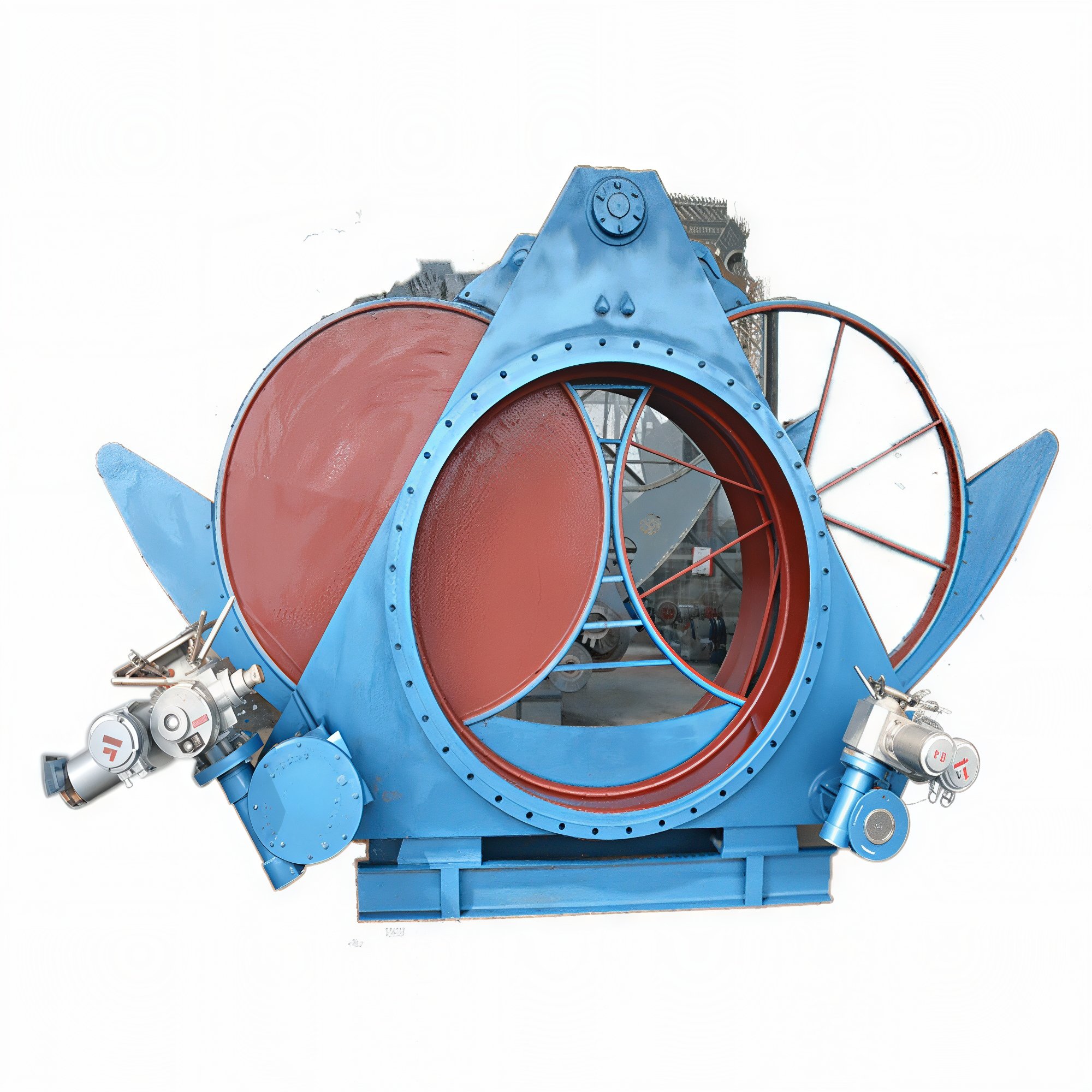

本產品為DN700口徑、公稱壓力PN2.5MPa的電動驅動法蘭連接盲板閥。閥體主體采用碳鋼材質，關鍵部件（如絲桿、補償器或密封面）采用不銹鋼材質，配備耐高溫硬密封結構，設計適用溫度可達200℃。該閥門主要用于工業管道中煤氣、煙氣、含塵氣體等介質的可靠切斷，具有密封性能優異、操作自動化程度高、耐高壓及耐高溫等特點，廣泛適用于冶金、化工、電力及環保等行業的高壓高溫工況。

2. 主要技術參數

3. 結構特點與工作原理

3.1 結構設計

• ‌剛性框架結構‌：由左閥體、中閥體、右閥體通過三根高強度絲桿連接而成，構成穩定的剛性結構體。
• ‌不銹鋼補償器‌：中閥體與右閥體之間設有不銹鋼波紋管（伸縮器），用于吸收熱膨脹及安裝誤差，確保在200℃高溫工況下閥門動作順暢，避免卡阻。
• ‌硬密封設計‌：針對200℃高溫環境，摒棄傳統橡膠密封圈，采用金屬硬密封或特種耐高溫硬質合金密封面。密封面經過精密研磨，實現越關越緊的自密封效果，耐壓性強，耐磨損，壽命長。
• ‌防漂移機制‌：絲桿下部設有定位塊，防止盲板在旋轉過程中發生徑向漂移，保護密封面不受擦傷。

3.2 工作原理

• ‌松開階段‌：電動裝置驅動三根絲桿同時反向旋轉，使左、中閥體分離，形成足夠的間隙（約16-20mm）。
• ‌切換階段‌：盲板繞軸心旋轉90度（或特定角度），從“通”位切換至“斷”位，或反之。
• ‌夾緊階段‌：絲桿正向旋轉，推動左、中閥體靠攏，壓緊密封面，實現介質的絕對切斷。

4. 材質說明

• ‌閥體/閘板‌：采用優質碳鋼鑄造或焊接，強度高，承壓能力強，滿足PN2.5高壓要求。
• ‌絲桿/螺母‌：采用不銹鋼（如2Cr13、304或316），耐腐蝕，摩擦系數低，確保長期操作靈活。
• ‌伸縮器‌：不銹鋼波紋補償器，耐溫耐壓，適應熱脹冷縮。
• ‌密封面‌：硬質合金堆焊或不銹鋼精加工面，耐200℃高溫，抗氣體沖刷。

5. 應用領域

• ‌冶金行業‌：高爐煤氣、轉爐煤氣管道的切斷與隔離。
• ‌化工行業‌：有毒、有害、易燃氣體介質的安全切斷。
• ‌電力環保‌：煙道氣、脫硫脫硝系統中的介質隔離。
• ‌其他‌：適用于需要高壓（2.5MPa）、高溫（200℃）且要求零泄漏的嚴苛工況。

6. 安裝與維護注意事項

• ‌安裝方向‌：建議垂直安裝，若水平安裝需加裝支撐支架，防止閥門自重導致變形影響密封。
• ‌管道清理‌：安裝前必須清除管道內焊渣、鐵銹等雜質，防止硬密封面受損。
• ‌電氣接線‌：電動裝置接線需符合防爆要求（如需），并設置好開/關限位及過載保護。
• ‌定期維護‌：
  • 定期檢查絲桿潤滑情況，加注耐高溫潤滑脂。
  • 檢查法蘭連接螺栓是否松動，特別是在高溫運行初期。
  • 定期進行開關動作測試，確保電動裝置運行正常。
• ‌嚴禁起吊‌：嚴禁利用電動裝置、手輪或絲桿作為起吊點吊裝閥門。

7. 選型提示

由于PN2.5屬于較高壓力等級，且涉及200℃高溫硬密封，建議在訂貨時明確以下細節：

• 介質的具體成分（是否含腐蝕性成分）。
• 電動裝置的防護等級（IP65/IP67）及防爆等級（ExdIIBT4等）。
• 法蘭標準（國標GB、美標ANSI或德標DIN），以確保現場管道匹配。
