1. 產品概述

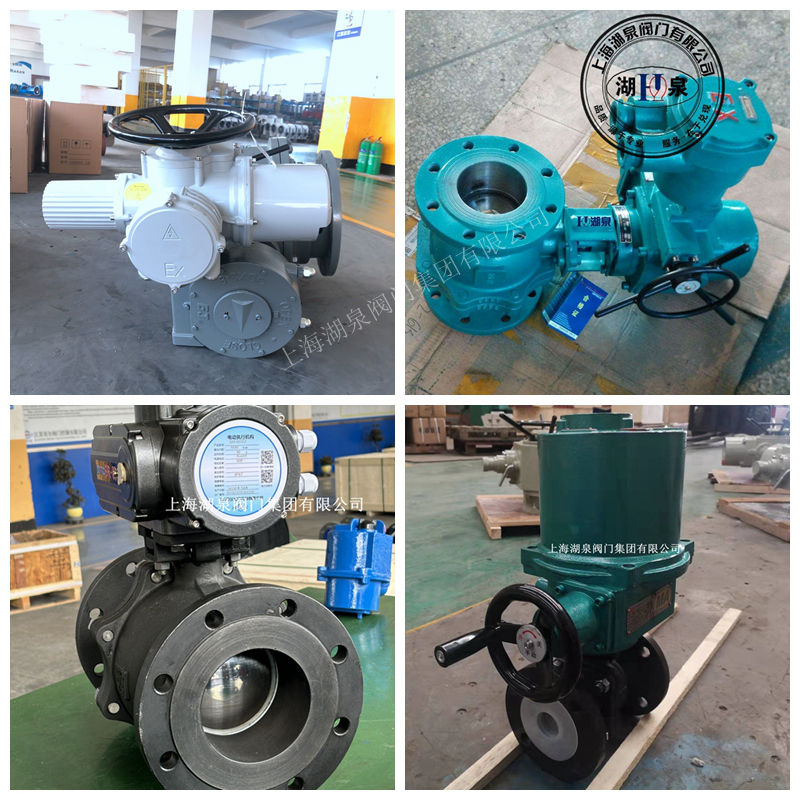

上海湖泉閥門集團有限公司Q941F-16P DN50 是一款專為高危工業環境設計的防爆型電動法蘭球閥。該產品采用304不銹鋼閥體，公稱通徑為DN50（2英寸），公稱壓力為PN1.6MPa。其核心優勢在于集成了ExdⅡBT4防爆等級的電動執行機構與IP67高防護等級外殼，能夠安全、可靠地應用于石油、化工、制藥等存在易燃易爆氣體或粉塵的危險場所，實現對管道介質的遠程自動化切斷或調節控制。

2. 型號釋義

• ‌Q‌：球閥結構
• ‌9‌：電動驅動方式
• ‌4‌：法蘭連接形式
• ‌1‌：直通浮動球結構
• ‌F‌：氟塑料（PTFE）軟密封
• ‌16‌：公稱壓力 PN1.6 MPa
• ‌P‌：閥體材質為304不銹鋼
• ‌DN50‌：公稱通徑 50mm

3. 核心技術參數

3.1 閥體參數

• ‌公稱通徑‌：DN50
• ‌公稱壓力‌：PN1.6 MPa
• ‌閥體材質‌：CF8 (304不銹鋼)，具有優異的耐腐蝕性和抗氨蝕能力
• ‌球體/閥桿材質‌：304不銹鋼
• ‌密封材料‌：聚四氟乙烯（PTFE），具備自潤滑性，密封性能隨介質壓力增加而增強
• ‌適用溫度‌：-29℃ ～ 180℃（PTFE密封）；若選配PPL密封可達300℃
• ‌適用介質‌：水、蒸汽、油品、硝酸類、醋酸類、液氨、氣態氨及一般腐蝕性流體
• ‌泄漏等級‌：軟密封達到零泄漏標準
• ‌流道設計‌：全通徑直通式結構，流體阻力小，無介質殘留

3.2 電動執行機構參數

• ‌防爆等級‌：ExdⅡBT4（適用于ⅡA、ⅡB類，T1～T6組爆炸性氣體環境）
• ‌防護等級‌：IP67（防塵、防水，適應惡劣戶外環境）
• ‌電源電壓‌：AC220V / AC380V / DC24V（可選）
• ‌控制信號‌：開關型（無源觸點）或 調節型（4-20mA / 1-5VDC）
• ‌動作時間‌：15秒 / 30秒 / 60秒（可選）
• ‌輸出力矩‌：適配DN50規格，通常在50N·M - 200N·M范圍
• ‌轉動角度‌：0° ～ 90°
• ‌手動操作‌：配備手動手柄，支持斷電應急操作
• ‌保護功能‌：過熱保護、過載保護、限位保護（電氣+機械雙重限位）、失信號保護（可預設全開、全關或保持原位）

4. 產品結構特點

• ‌防爆安全設計‌：執行機構外殼采用鋁合金壓鑄并經防爆認證，內部電路具備抗干擾、抗浪涌電壓能力，確保在易燃易爆環境中不產生電火花。
• ‌一體化直連結構‌：電動執行器與閥體直接連接，無需聯軸器，結構緊湊，傳動效率高，消除了連接間隙帶來的滯后誤差。
• ‌智能伺服系統‌：內置伺服放大器，無需外配即可直接接收控制信號，定位精度高，基本誤差≤1%，回差≤1%。
• ‌耐腐蝕材質‌：閥體及內件均采用304不銹鋼，特別針對氨介質、酸性流體等腐蝕性工況進行了優化，杜絕銹蝕滲漏風險。
• ‌雙向密封‌：浮動球體設計利用介質壓力實現閥座與球體的緊密貼合，壓力越高密封越嚴，實現雙向零泄漏。

5. 應用領域

• ‌石油化工‌：原油、成品油、天然氣輸送管線的切斷與控制。
• ‌制冷行業‌：液氨、氟利昂等制冷劑的輸送與控制（特別適配氨用工況）。
• ‌制藥食品‌：對衛生等級和耐腐蝕性有要求的流體控制。
• ‌電力冶金‌：蒸汽、冷卻水系統的調節。
• ‌環保水處理‌：污水、漿料及含纖維介質的控制。

6. 安裝與維護注意事項

• ‌安裝前檢查‌：確認閥門規格、壓力等級、介質兼容性符合工況要求；清除管道內焊渣、雜質，避免損壞密封面。
• ‌電氣接線‌：務必核對電源電壓，接對相序；防爆區域安裝需嚴格遵守防爆電氣安裝規范，確保進線口密封良好。
• ‌調試運行‌：通電前先進行手動操作測試，確認開關方向正確；通電后檢查信號反饋及限位開關是否準確。
• ‌日常維護‌：定期檢查執行機構外殼密封性及電氣連接干燥度；每三個月檢查一次閥門密封性能；長期停用時應定期空載運行以防卡滯。
• ‌禁忌‌：通電狀態下禁止進行手動操作；嚴禁超負荷使用；戶外安裝建議加裝防雨罩以延長使用壽命。

7. 執行標準

• 設計制造：GB/T12237、API608
• 結構長度：GB/T12221、ASME B16.10
• 法蘭尺寸：GB/T9113、HG/T20592
• 檢驗試驗：GB/T13927、API598
• 防爆標準：GB3836.1-2010
