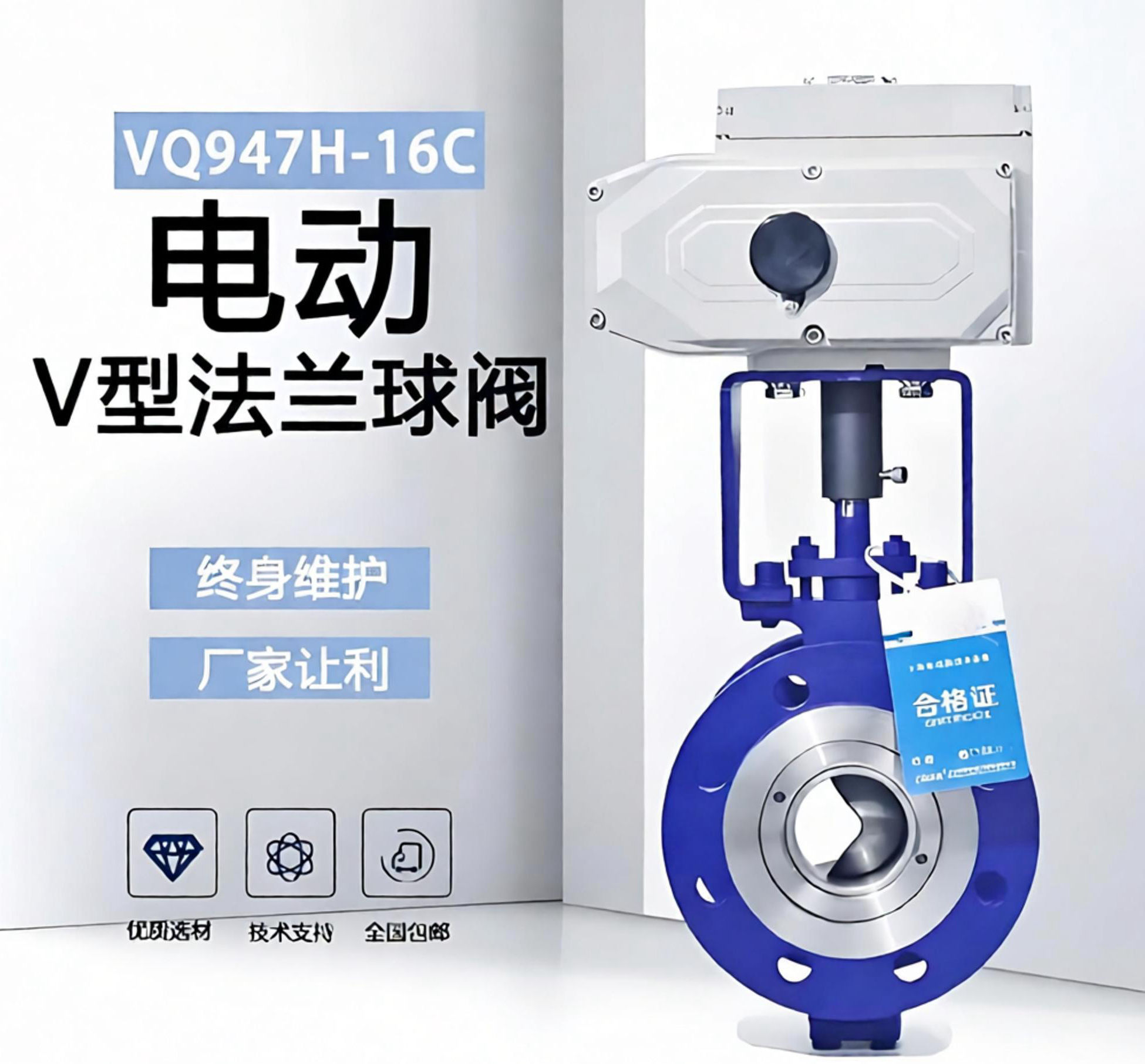

產品名稱：電動調節球閥VQ947H-16C DN200，閥體材質：WCB整體環氧噴涂≥250μm[ 2026-09-30 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、產品概述
上海湖泉閥門集團有限公司VQ947H-16C DN200是一款高性能的電動法蘭連接V型調節球閥。該型號中，“VQ”代表電動V型球閥，“9”表示電動驅動，“4”為法蘭連接，“7”指固定球結構，“H”代表硬質合金金屬密封（硬密封），“16”表示公稱壓力為PN1.6MPa，“C”代表閥體材質為鑄鋼（WCB），“DN200”指公稱通徑為200mm。該產品集切斷與調節功能于一體，特別適用于高粘度、含纖維、顆粒懸浮液等復雜工況的流量精確控制。

二、核心結構與工作原理

‌V型切口設計‌：球芯帶有V型缺口，當閥門開啟時，V型口與閥座形成可變流通截面。隨著球芯旋轉角度變化，流通面積呈近似等百分比特性變化，從而實現高精度的流量調節。

‌剪切自潔功能‌：在關閉過程中，V型缺口與金屬閥座之間產生強大的楔形剪切力，能有效切斷介質中的纖維、結垢或微小固體顆粒，防止閥芯卡死，具備優異的自潔能力。

‌固定球結構‌：采用上下軸承固定的球體結構，操作扭矩小，運行平穩，適合大口徑（如DN200）及較高壓力場合，避免了浮動球在大口徑下密封比壓過大的問題。

‌整體式閥體‌：無管接頭整體鑄造設計，消除了管道應力對閥體的影響，增強了耐壓殼體的穩定性，防止因壓力突變導致的泄漏。

三、主要技術參數（DN200規格）

公稱通徑‌：DN200

‌公稱壓力‌：PN1.6 MPa (16公斤)

‌閥體材質‌：WCB鑄鋼

‌密封形式‌：硬密封（金屬閥座+硬質合金/不銹鋼球芯），耐磨損、耐高溫。

‌流量特性‌：近似等百分比（也可選配直線特性），可調比高達300:1。

‌額定流量系數(Cv)‌：約1850（具體數值依廠家設計略有差異，參考行業通用標準）。

‌適用溫度‌：-28℃ ～ 400℃（硬密封工況，具體取決于密封面材質組合）。

‌適用介質‌：水、蒸汽、油品、紙漿、礦漿、含纖維污水、腐蝕性介質等。

‌泄漏等級‌：硬密封通常達到ANSI B16.104 VI級或更低泄漏量（≤額定Cv×0.065%）。

‌控制信號‌：標準輸入DC 4-20mA，輸出DC 4-20mA（可選配智能定位器），支持PLC/DCS系統遠程自動控制。

‌動作時間‌：DN200口徑通常動作時間在30-60秒左右（視執行機構功率而定）。

四、產品優勢

‌調節精度高‌：V型結構提供線性或等百分比流量特性，死區小（≤0.8%），基本誤差≤±2%，滿足精密過程控制需求。

‌抗堵塞能力強‌：獨特的剪切作用使其成為造紙、制藥、污水處理、礦山等行業處理臟污介質的理想選擇。

‌使用壽命長‌：硬質合金閥座與球芯配合，耐磨性強；板簧加載閥座結構確保密封面始終貼合，補償磨損，延長維護周期。

‌安裝維護便捷‌：法蘭連接符合GB/JB標準，整體式閥體結構緊湊，重量輕，便于現場安裝與維護。

五、典型應用領域

造紙工業‌：紙漿、黑液、白水等含纖維介質的流量調節。

‌石油化工‌：原油、重油、渣油等高粘度介質的控制。

‌電力行業‌：脫硫脫硝系統中的漿液調節。

‌污水處理‌：含有固體顆粒、污泥的污水排放與控制。

‌礦業冶金‌：礦漿、尾礦砂等磨蝕性介質的輸送控制。

六、選型注意事項

若介質溫度超過200℃或含有強磨蝕性顆粒，建議確認密封面材質是否為司太立（Stellite）或其他超硬合金。

對于易燃易爆環境，需選配防爆型電動執行機構（Exd II BT4等等級）。

DN200口徑較大，需核算管道支撐強度，避免閥門重量導致管道變形。

該產品是替代進口高端調節閥的高性價比選擇，廣泛應用于需要嚴苛切斷與精準調節并重的工業自動化控制系統中。
