一、 產品概述

二、 核心結構與工作原理

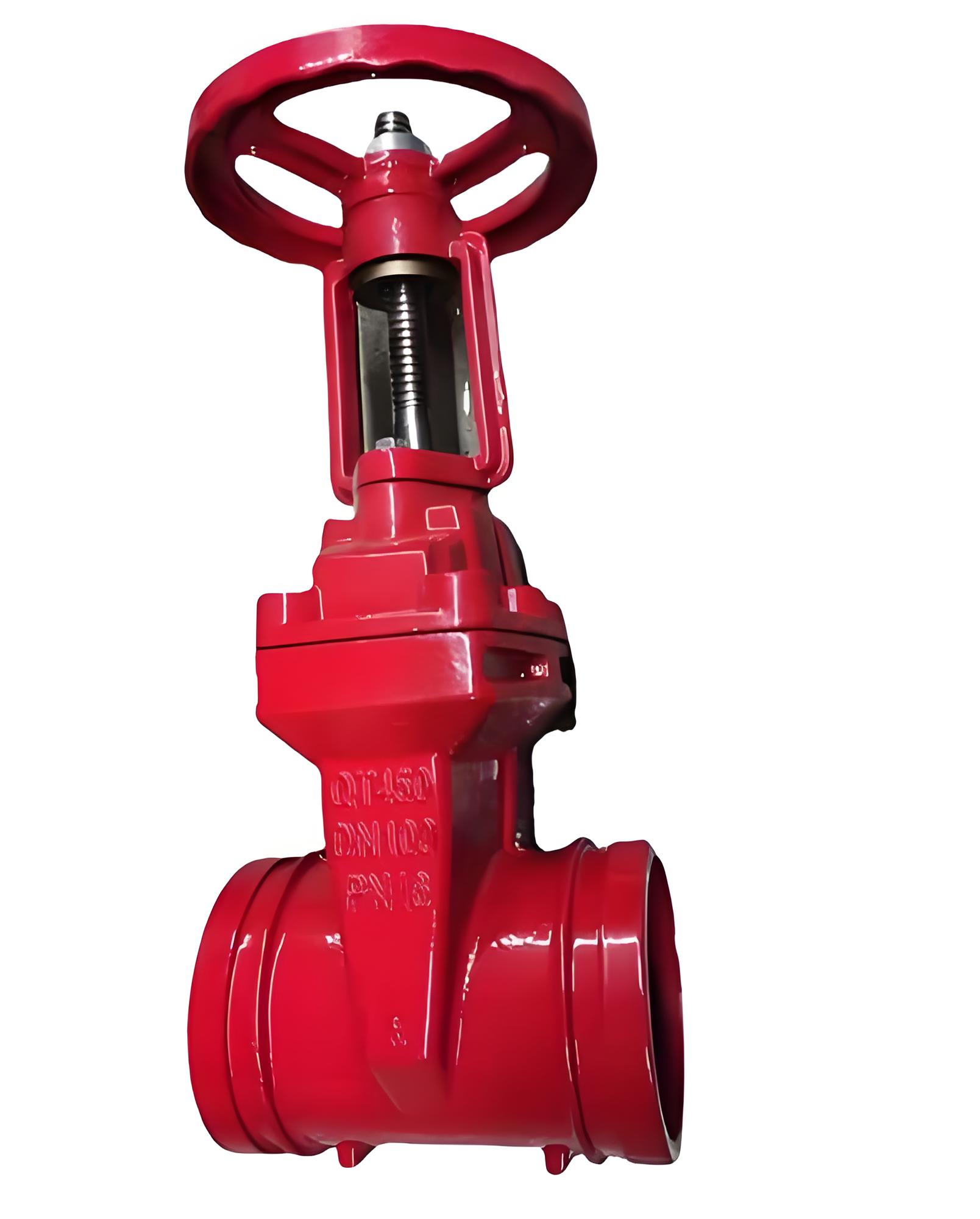

• ‌明桿設計‌：閥桿外露，隨閘板升降而上下移動。操作人員可通過觀察閥桿位置直觀判斷閥門的開啟或關閉狀態，無需額外安裝指示裝置，便于日常巡檢與維護。
• ‌溝槽連接‌：采用卡箍式溝槽連接技術，安裝快速簡便，不受場地限制，具有良好的隔振隔音效果，并能適應管道連接中的微小角度偏差及熱脹冷縮。
• ‌啟閉原理‌：通過旋轉手輪帶動閥桿螺母，使閥桿做升降運動，進而帶動閘板垂直于流體方向運動，實現介質的全開或全關。

三、 主要技術參數

• ‌型號‌：Z81X-16
• ‌驅動方式‌：手動
• ‌公稱通徑‌：DN100
• ‌公稱壓力‌：1.6 MPa
• ‌主體材質‌：QT450球墨鑄鐵（抗拉強度≥450MPa，強度高、韌性好）
• ‌適用介質‌：水、污水等非腐蝕性液體
• ‌工作溫度‌：通常為0℃～80℃（具體視密封橡膠材質而定，部分可達-10℃～120℃）
• ‌連接形式‌：溝槽式（卡箍連接）
• ‌設計標準‌：符合GB/T 12232、EN 1171等國內外標準

四、 產品優勢與特點

• ‌密封性能‌：閘板采用高品質橡膠（如EPDM或NBR）整體包膠，與球鐵骨架結合牢固，彈性佳。閥座底部采用平底式設計，無凹槽，不易淤積雜物，確保關閉嚴密，杜絕漏水。
• ‌耐腐蝕性強‌：閥體內外表面采用無毒環氧樹脂靜電噴涂，涂層均勻、附著力強，有效防止生銹和腐蝕，延長使用壽命，特別適用于污水等惡劣環境。
• ‌流阻小，節能高效‌：閥體內部通道直通，介質呈直線流動，流動阻力極小，顯著降低流體輸送過程中的能量損耗。
• ‌輕量化與緊湊結構‌：相比傳統灰鑄鐵閘閥，球墨鑄鐵材質使重量減輕約20%-30%，結構更緊湊，節省安裝空間，最大工作高度顯著降低，便于在狹窄空間內安裝與維修。
• ‌維護便捷‌：閥桿上部密封采用多道O型圈設計，密封可靠且轉動輕便；螺栓采用沉頭封蠟設計，無裸露，防止銹蝕影響密封。

五、 應用場景

• ‌消防系統‌：因其啟閉狀態直觀、密封可靠，廣泛應用于消防噴淋及消火栓管道系統。
• ‌建筑給排水‌：用于高層建筑的自來水供應、污水排放管道，作為主控閥門使用。
• ‌市政與工業管道‌：適用于市政供水管網、水處理廠、空調水系統及一般工業流體管道。

六、 操作與維護注意事項

• ‌操作方向‌：逆時針旋轉手輪為開啟，順時針旋轉為關閉。
• ‌全開位置‌：當閥桿升至最高點時即為全開，建議在全開后倒回半圈至一圈，以防溫度變化導致鎖死。
• ‌定期保養‌：雖為免維護設計，但建議定期檢查閥桿外露部分的潤滑情況，并保持閥門外部清潔。
