產品名稱：D943H-16C電動法蘭硬密封蝶閥,DN125三偏心鑄鋼高溫蒸汽閥門[ 2026-09-24 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、產品概述

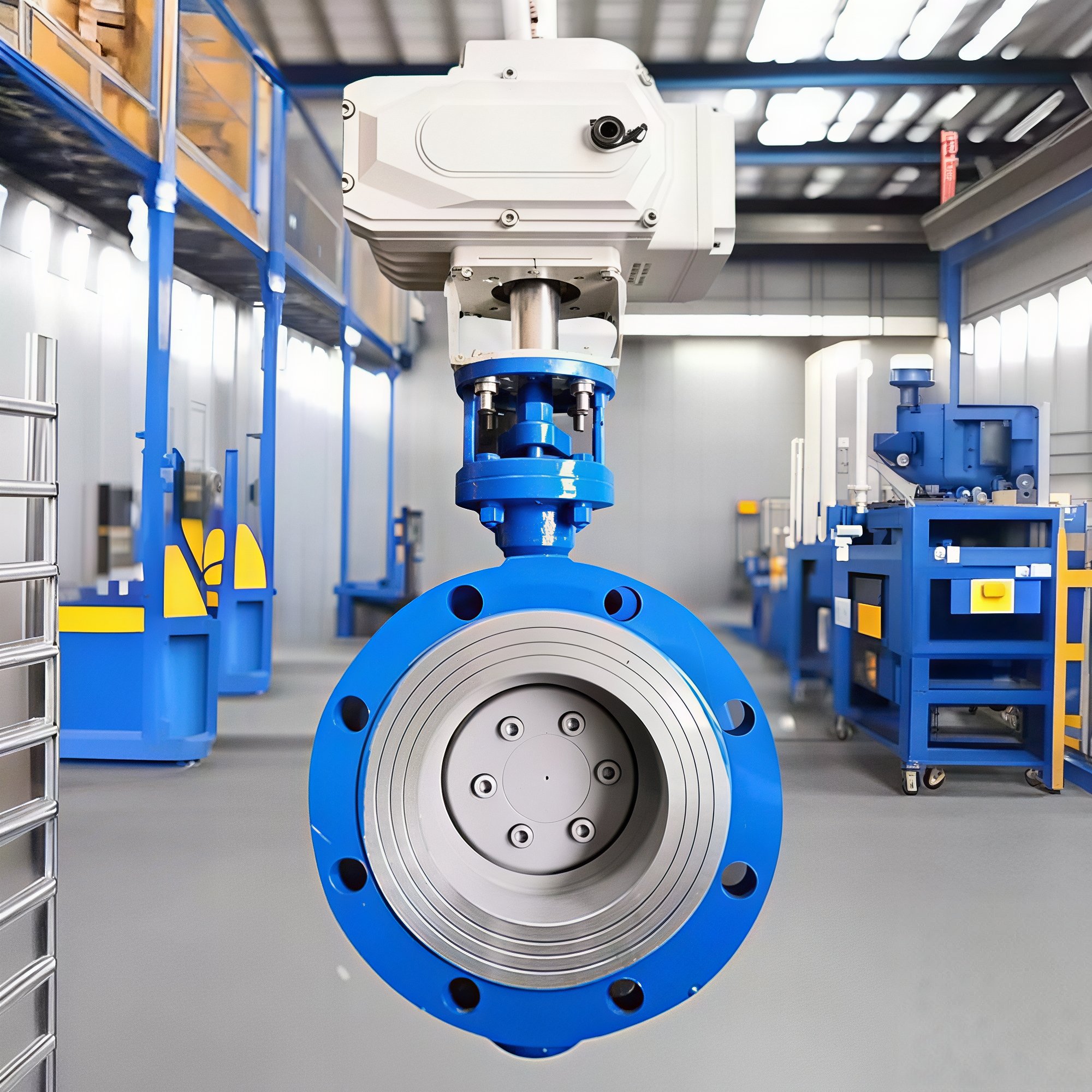

‌上海湖泉閥門集團有限公司 D943H-16C是一款專為高溫、高壓及嚴苛工況設計的電動法蘭連接三偏心硬密封蝶閥。其中，“D”代表蝶閥，“9”代表電動驅動，“4”代表法蘭連接，“3”代表三偏心結構，“H”代表合金鋼硬密封，“16”代表公稱壓力1.6MPa，“C”代表閥體材質為鑄鋼（WCB）。DN125規格適用于中等口徑管道，特別針對高溫蒸汽、導熱油、煙氣等介質進行了優化，具備卓越的密封性能、耐高溫性及自動化控制能力，是電力、石化、供熱管網等領域的理想截斷與調節設備。

二、核心結構與工作原理

‌三偏心設計‌：采用三維偏心原理，使蝶板在啟閉過程中密封面瞬間脫離閥座，實現無摩擦啟閉。這種設計從根本上消除了傳統蝶閥密封面磨損問題，大幅延長閥門使用壽命，并顯著降低操作扭矩，節能省力。

‌多層次金屬硬密封‌：密封副由閥座密封圈與蝶板密封面組成。蝶板密封面堆焊鈷基硬質合金，具有極高的耐磨損、耐腐蝕和耐高溫性能；閥座采用不銹鋼與柔性石墨等多層次結構，兼具金屬硬密封的可靠性與彈性密封的補償性，確保在高溫（≤425℃）下仍能實現零泄漏或極低泄漏率。

‌雙向密封功能‌：獨特的結構設計使得閥門在安裝時無需考慮介質流向，正反方向均能實現可靠密封，適應復雜的管道布局需求。

三、主要技術參數

‌產品名稱‌：電動三偏心硬密封蝶閥

‌型號‌：D943H-16C

‌公稱通徑‌：DN125

‌公稱壓力‌：PN1.6 MPa (16公斤)

‌適用溫度‌：-29℃ ～ 425℃（鑄鋼材質）

‌適用介質‌：蒸汽、熱水、導熱油、空氣、煤氣、油品及弱腐蝕性流體

‌連接方式‌：法蘭連接（符合GB/T9113標準）

‌驅動方式‌：電動執行器（角行程，90°旋轉）

‌泄漏等級‌：符合GB/T13927標準，可達VI級密封

四、產品特點與優勢

‌耐高溫高壓‌：鑄鋼閥體配合硬質合金密封面，可長期穩定運行于425℃以下的高溫蒸汽環境，抗壓能力強。

‌零摩擦長壽命‌：三偏心結構確保啟閉過程密封面無接觸、無磨損，維護成本極低，使用壽命遠超普通軟密封蝶閥。

‌智能自動化控制‌：配套高性能電動執行器，支持遠程開關控制及4-20mA信號調節，可無縫接入PLC/DCS系統，實現精準流量調節與狀態反饋。具備過載保護、過熱保護及手動超馳功能，保障運行安全。

‌安裝便捷‌：法蘭連接尺寸標準化，無需特殊改造即可替換舊閥門；體積小、重量輕，節約安裝空間；雙向密封特性簡化了現場安裝流程。

‌流阻小流通大‌：DN125規格蝶板采用流線型設計，過流面積大，流體阻力小，有效降低管道能耗。

五、應用領域

廣泛應用于熱電聯產供熱管網、石油化工管道、冶金電力蒸汽系統、城市給排水、環保煙氣處理、造紙制藥等行業，特別適用于需要頻繁啟閉、嚴格防漏及高溫介質的工況。

六、選型與定制建議

‌執行器選配‌：根據控制需求，可選配開關型、調節型或防爆型電動頭；電源可選AC220V或AC380V。

‌材質升級‌：若介質腐蝕性較強，可將閥體升級為不銹鋼（304/316），密封面升級為司太立合金。

‌附件配置‌：可按需加裝手輪機構（用于斷電時手動操作）、限位開關、位置變送器等。

本產品嚴格遵循國家制造標準，出廠前經過嚴格的壓力試驗與密封性檢測，資質齊全，支持第三方檢驗，確保每一臺閥門的安全可靠。
