1. 產品概述

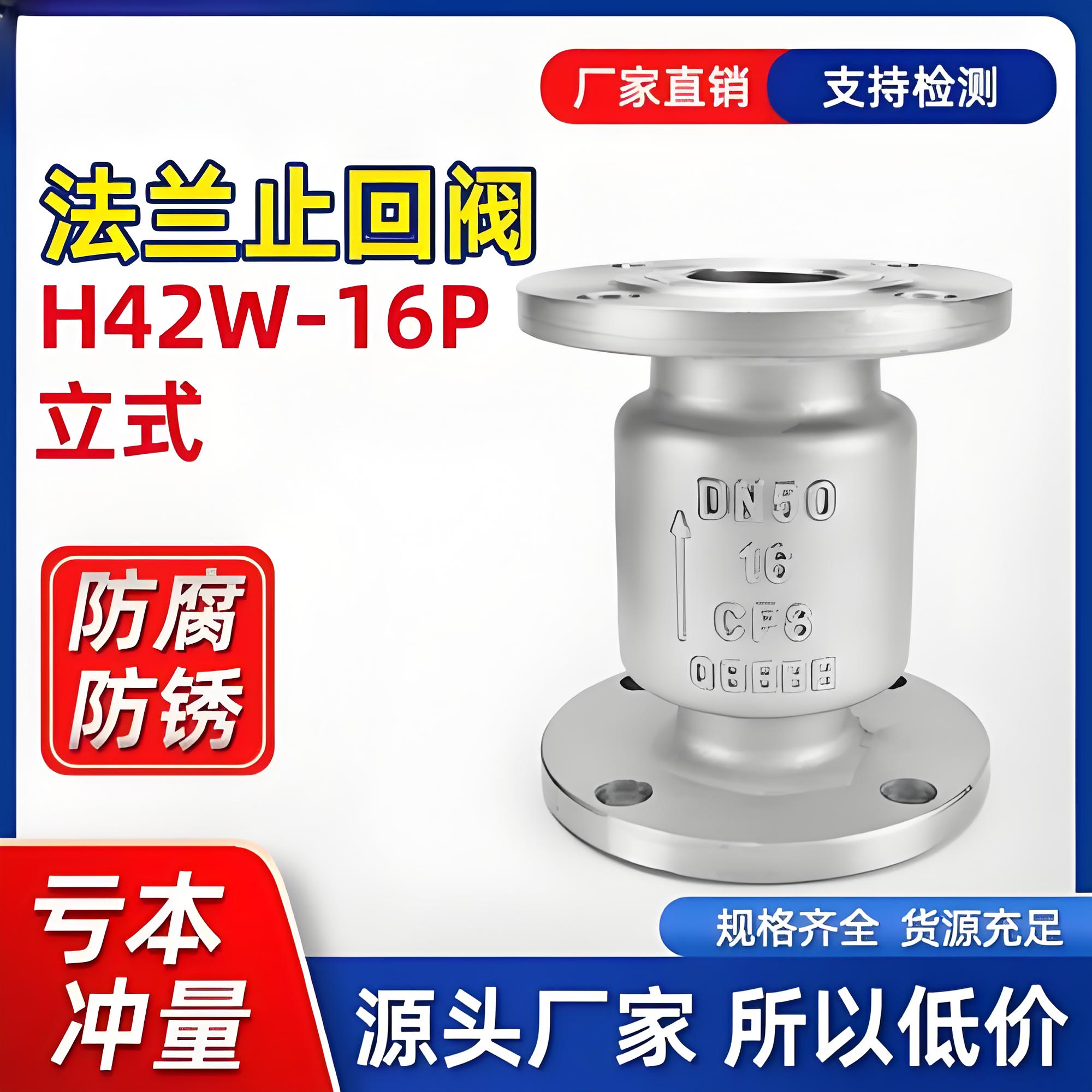

上海湖泉閥門集團有限公司H42W-16P DN100不銹鋼立式逆止閥（又稱立式止回閥、單向閥）是一種依靠介質自身流動力量自動啟閉的閥門。其主要功能是防止管道中介質倒流，確保流體單向流動。該型號閥門采用法蘭連接方式，閥體材質為不銹鋼（通常指304/CF8），公稱壓力為1.6MPa，公稱通徑為DN100。其結構緊湊，動作靈敏，密封性能可靠，廣泛應用于石油、化工、制藥、電力及水處理等行業的垂直管道系統中。

2. 型號含義解析

• ‌H‌：閥門類型代號，代表止回閥。
• ‌4‌：連接形式代號，代表法蘭連接。
• ‌2‌：結構形式代號，代表立式（升降式）。
• ‌W‌：密封面材料代號，代表由閥體直接加工的密封面（即不銹鋼硬密封）。
• ‌16‌：公稱壓力代號，代表PN1.6 MPa（16公斤壓力）。
• ‌P‌：閥體材料代號，代表鉻鎳系不銹鋼（如304/CF8）。若為316材質則標記為R。
• ‌DN100‌：公稱通徑，表示閥門接口直徑為100mm。

3. 主要技術參數

• ‌公稱通徑‌：DN100
• ‌公稱壓力‌：PN1.6 MPa
• ‌適用溫度‌：-29℃ ～ 200℃（具體取決于不銹鋼牌號及密封形式，304材質通常適用于≤200℃工況）
• ‌適用介質‌：水、蒸汽、油品、硝酸類、醋酸類等腐蝕性或非腐蝕性介質。
• ‌連接標準‌：法蘭尺寸符合GB/T 9113、JB/T 79或HG20592等國家標準。
• ‌制造標準‌：設計制造遵循GB/T 12236，結構長度遵循GB/T 12221，試驗與檢驗遵循GB/T 13927。

4. 工作原理

H42W立式止回閥的閥瓣沿著閥體垂直中心線滑動。

• ‌開啟狀態‌：當介質從下向上流動時，進口端的介質壓力克服閥瓣自重及可能的彈簧阻力（部分設計無彈簧，僅靠自重），推動閥瓣上升，閥門開啟，介質通過。
• ‌關閉狀態‌：當介質停止流動或出現逆流趨勢時，進口端壓力降低，閥瓣在自身重力及出口端介質壓力的作用下迅速回落至閥座，切斷流道，阻止介質倒流。

5. 產品結構特點

• ‌垂直安裝專用‌：專為垂直管道設計，閥瓣沿垂直中心線運動，結構合理，占用空間小。
• ‌不銹鋼材質‌：閥體、閥瓣、閥座均采用不銹鋼（304/316）制造，具有優異的耐腐蝕性、耐高溫性和抗擦傷性能，使用壽命長。
• ‌硬密封設計‌：密封面采用硬質合金堆焊或直接由不銹鋼加工而成，密封可靠，耐磨損，適用于多種工況。
• ‌低流阻與防沖擊‌：流線型流道設計減小流體阻力；部分改進型設計可減緩閥瓣關閉時的沖擊力，降低“水錘”效應。
• ‌帶法蘭盤‌：兩端配備標準法蘭盤，便于與管道系統進行螺栓連接，安裝拆卸方便，密封性好。

6. 安裝與維護注意事項

• ‌安裝方向‌：必須安裝在垂直管道上，且介質流動方向應與閥體箭頭指示方向一致（自下而上）。嚴禁水平安裝或反向安裝。
• ‌清潔管道‌：安裝前需清除管道內的焊渣、雜物，以免卡住閥瓣影響密封。
• ‌獨立支撐‌：對于DN100及以上規格的閥門，建議對閥門進行獨立支撐，避免管道重量壓在閥體上，防止變形泄漏。
• ‌定期檢查‌：長期使用后，應定期檢查密封面的磨損情況及閥瓣運動的靈活性，必要時進行研磨或更換零件。

7. 應用領域

• ‌石油化工‌：用于輸送酸、堿、鹽等腐蝕性介質的管道系統。
• ‌電力行業‌：鍋爐給水系統、冷卻水系統。
• ‌制藥食品‌：對衛生要求較高、需防止介質污染的潔凈管道。
• ‌市政供水‌：水泵出口處，防止停泵時水倒流損壞水泵。
