一、 產品概述

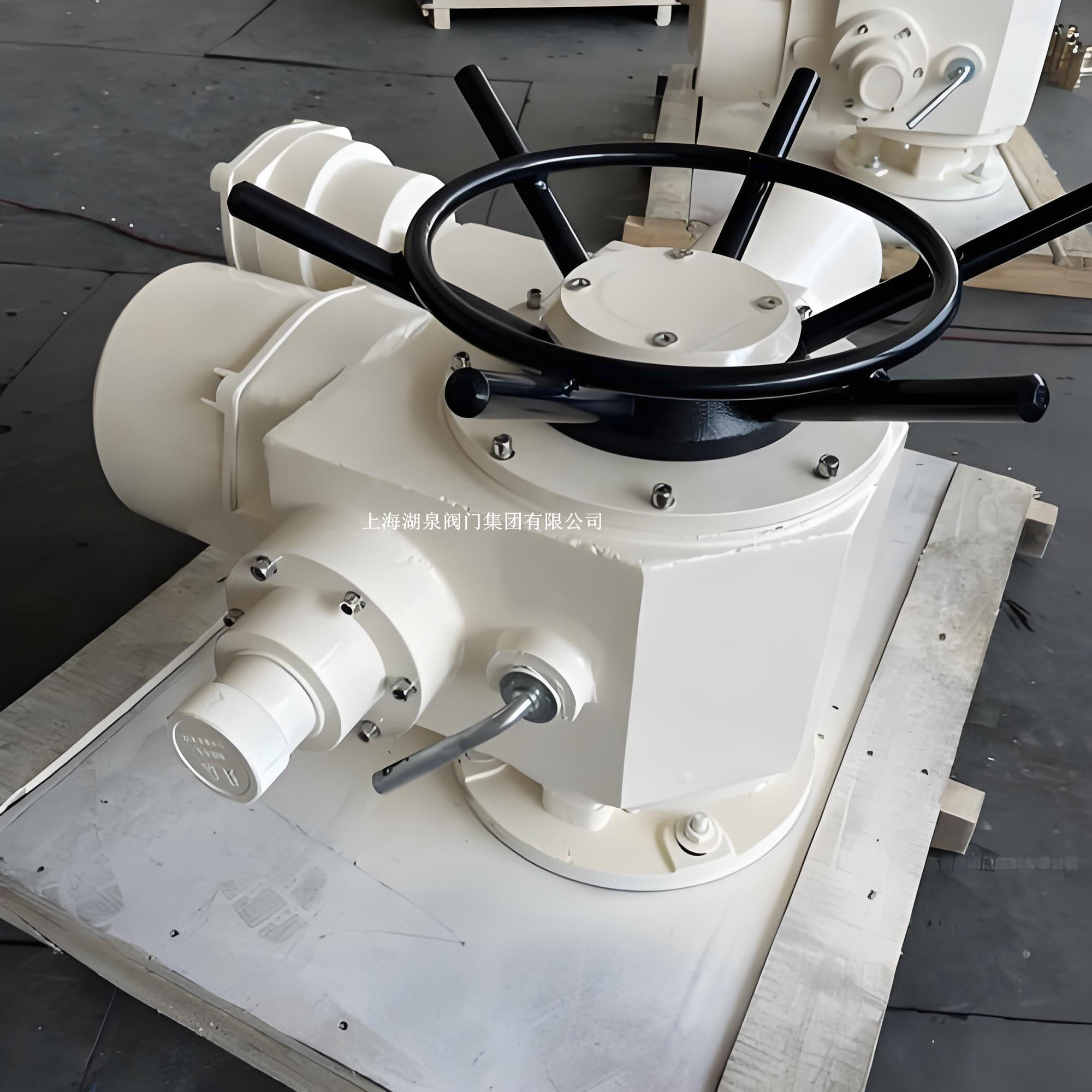

DZW45-24/120 是一款高性能的多回轉閥門電動執行機構（簡稱“Z型電裝”），專為驅動大口徑閘閥、截止閥、隔膜閥及水閘門等閥門設計。該裝置集機械傳動與電氣控制于一體，能夠實現對閥門的遠程集中控制、就地手動操作及自動控制，是電力、冶金、石油、化工、污水處理等行業流體控制系統中的關鍵驅動設備。

二、 型號參數解析

• ‌DZW‌：代表多回轉戶外型閥門電動裝置系列。
• ‌45‌：代表公稱輸出轉矩為 ‌450 N·m‌。根據行業標準，該扭矩等級足以驅動 DN450 及以下口徑的常規閘閥或截止閥（具體需結合閥門實際啟閉力矩核算，通常建議電動裝置輸出力矩為閥門最大操作力矩的1.2~1.5倍）。
• ‌24‌：代表輸出轉速為 ‌24 r/min‌。此轉速適中，既能保證較快的啟閉效率，又能避免水錘效應過大，適用于大多數工業管路場景。
• ‌120‌：代表最大轉圈數為 ‌120 圈‌。這意味著該裝置適用于閥桿螺紋較長、需要多圈旋轉才能完成全開或全關動作的閥門（如大口徑明桿閘閥）。
• ‌DN450‌：適配閥門公稱通徑為 450mm。
• ‌P65 (IP65)‌：防護等級為 IP65。具備防塵及防噴水能力，適合戶外無強烈腐蝕介質的環境使用。（注：若工況惡劣，可定制 IP67 或 IP68 高等級防護）。

三、 主要技術特點

• ‌結構緊湊，性能穩定‌：采用先進的減速齒輪組設計，傳動效率高，噪音低。外殼通常采用高強度鑄鐵或鋁合金材質，經防腐處理，適應惡劣工業環境。
• ‌雙重保護機制‌：
  • ‌轉矩限制‌：內置高精度轉矩控制機構，當閥門關閉到位或遇到障礙時，自動切斷電源，防止電機過載損壞閥門密封面。
  • ‌行程控制‌：配備精密行程開關，準確控制閥門的開度位置，重復定位精度高。
• ‌手電動切換便捷‌：設有專用手輪及離合切換機構。在斷電或調試情況下，可輕松切換至手動模式進行操作，手動操作扭矩小，省力可靠。
• ‌電氣控制靈活‌：
  • ‌電源‌：標準配置為三相 AC 380V/50Hz（可根據需求定制 AC 220V、DC 24V 等）。
  • ‌控制信號‌：支持開關量控制（開/關/停），可選配 4-20mA 模擬量反饋或總線通訊接口，便于接入 DCS 或 PLC 系統。
• ‌環境適應性強‌：工作溫度范圍通常為 -20℃~+60℃（特殊訂貨可達 -40℃~+80℃），相對濕度 ≤95%。IP65 防護等級確保其在雨雪天氣下仍能正常運行。

四、 典型應用場景

• ‌市政供水與污水處理‌：用于大型水廠進水閘板、沉淀池排泥閥的啟閉控制。
• ‌火力發電廠‌：驅動循環水系統、脫硫脫硝系統中的大型閘閥和截止閥。
• ‌石油化工‌：用于油品儲運管線的切斷閥，要求高可靠性及防爆場合（需選配隔爆型 Ex dⅡBT4）。
• ‌冶金行業‌：高爐冷卻水系統、除塵風線風門的調節與控制。

五、 選型與安裝注意事項

• ‌扭矩匹配‌：雖然 DZW45 標稱 450 N·m，但針對 DN450 閥門，務必核實閥門廠家提供的最大啟閉力矩。若閥門摩擦力較大或介質粘度高，建議選擇更大一級扭矩（如 DZW60）以確保安全余量。
• ‌閥桿適配‌：安裝前需確認閥門閥桿直徑、鍵槽尺寸及螺紋螺距是否與電動裝置輸出軸匹配。
• ‌接線規范‌：電氣接線應嚴格按照說明書進行，接地必須可靠。若用于防爆區域，必須選用符合 GB3836 標準的隔爆型產品，并嚴禁帶電開蓋。
• ‌定期維護‌：建議每月進行一次空載或負載運行測試，檢查潤滑油位及密封件狀態，確保長期可靠運行。

‌
