1. 產品概述

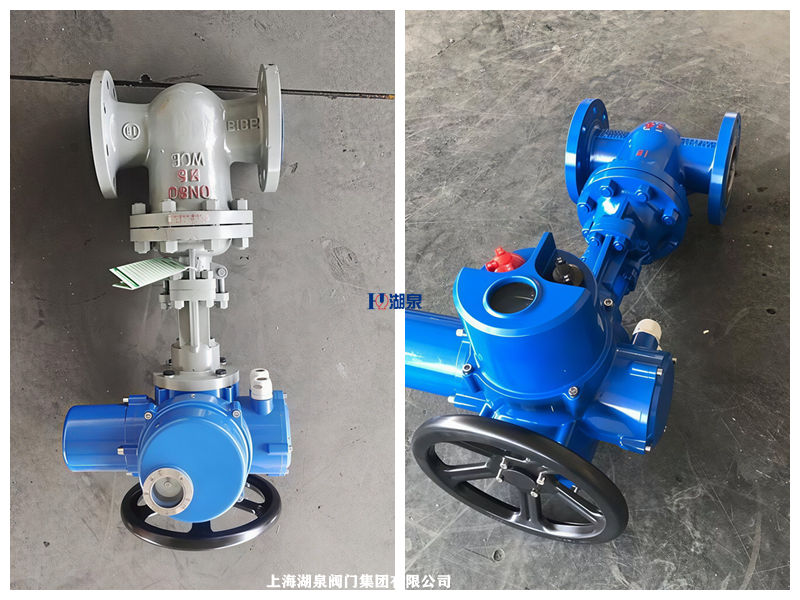

上海湖泉閥門集團有限公司Z941H-16R-DN200 是一款專為強腐蝕性介質及含顆粒工況設計的智能型電動法蘭閘閥。該閥門主體采用優質 ‌316L 超低碳奧氏體不銹鋼‌制造，具備耐酸腐蝕性能，特別適用于磷酸、尿素、甲銨液等化工介質的輸送與截斷。針對“磷酸罐排渣”這一特定工況，閥門在密封結構與驅動方式上進行了優化，能夠有效應對磷酸介質中可能夾帶的固體顆粒沖刷，確保長期運行的密封可靠性與操作穩定性。

2. 型號含義解析

• ‌Z‌：閘閥 (Gate Valve)
• ‌9‌：電動驅動 (Electric Drive)
• ‌4‌：法蘭連接 (Flange Connection)
• ‌1‌：明桿楔式單閘板結構 (Rising Stem, Wedge Type)
• ‌H‌：合金鋼/硬質合金密封面 (Hard Seal, 通常指堆焊司太立或類似硬質合金，耐磨耐蝕)
• ‌16‌：公稱壓力 PN1.6 MPa (16 Bar)
• ‌R‌：閥體材質為鉻鎳鉬鈦鋼，即 ‌316L 不銹鋼‌ (Cr-Ni-Mo-Ti Steel, specifically 316L for low carbon corrosion resistance)
• ‌DN200‌：公稱通徑 200mm

3. 核心技術參數

4. 針對“磷酸罐排渣”工況的專項設計優勢

4.1 耐腐蝕性

磷酸雖為中強酸，但在工業生產中常含有雜質或處于高溫狀態。316L 不銹鋼因添加了鉬(Mo)元素且碳含量極低（≤0.03%），顯著提高了耐點蝕和晶間腐蝕的能力，優于普通的304或316不銹鋼，能長期抵抗磷酸及其混合物的侵蝕，延長閥門使用壽命。

4.2 耐磨損硬密封結構

排渣工況下，介質中往往含有未完全反應的固體顆粒或結晶物。

• ‌密封面強化‌：閘板與閥座密封面采用 ‌司太立(Stellite)鈷基硬質合金堆焊‌ 工藝，硬度高、耐磨性好、抗擦傷能力強。相比軟密封，硬密封更能承受顆粒介質的沖刷，避免密封面劃傷導致的泄漏。
• ‌楔式彈性閘板‌：采用楔式彈性結構，能在關閉時產生微小的彈性變形，補償因顆粒卡阻或熱膨脹引起的密封面偏差，確保雙向零泄漏。

4.3 防卡死與易清潔設計

• ‌直通流道‌：全通徑設計，流阻系數小，介質流經閥門時不改變方向，減少顆粒沉積和堵塞風險。
• ‌閥桿保護‌：閥桿采用梯形螺紋傳動，并配有推力軸承，減小啟閉力矩。對于含渣介質，建議選用帶有吹掃口或自清潔結構的閥蓋設計（如有定制需求），防止磷酸結晶卡死閥桿。

4.4 智能電動控制

• ‌遠程操控‌：配備高性能電動執行器，支持遠程控制、PLC聯動及DCS系統集成，實現磷酸罐排渣過程的自動化管理，減少人員接觸腐蝕性介質的風險。
• ‌扭矩保護‌：執行器內置過載保護功能，當閘板因渣滓卡阻導致扭矩異常升高時，自動切斷電源并報警，保護電機與閥門機械結構不被損壞。
• ‌手電動切換‌：具備手動應急操作機構，在斷電或電氣故障時，可通過手輪進行緊急啟閉，保障生產安全。

5. 應用領域

• ‌磷肥化工‌：磷酸儲罐、反應槽、濃縮器的排渣與進料管路。
• ‌精細化工‌：涉及酸性介質、含顆粒漿液的輸送系統。
• ‌環保工程‌：酸性廢水處理、污泥排放管道。
• ‌其他行業‌：造紙、制藥、海水淡化等需要耐氯離子和酸腐蝕的場合。

6. 安裝與維護注意事項

• ‌安裝方向‌：閥門可安裝在管道的任何位置，但建議執行器向上垂直安裝，以便于維護和散熱。
• ‌清洗管道‌：安裝前務必清除管道內的焊渣、鐵屑等雜物，以免損傷密封面。
• ‌定期活動‌：對于長期處于關閉狀態的排渣閥，建議定期（如每周）進行小幅度的啟閉動作，防止磷酸結晶或沉淀物將閘板卡死。
• ‌填料檢查‌：定期檢查閥桿填料函，若發現微量泄漏，可適當壓緊填料壓蓋；若泄漏嚴重，需更換柔性石墨填料。
• ‌電氣接線‌：嚴格按照執行器接線圖進行接線，注意相序正確，避免電機反轉導致閥門損壞。
