1. 型號含義解析

• ‌Z‌：閥門類型為‌閘閥‌。
• ‌9‌：驅動方式為‌電動‌。
• ‌4‌：連接方式為‌法蘭連接‌。
• ‌1‌：結構形式為‌明桿楔式剛性單閘板‌（部分廠家也可提供彈性閘板）。
• ‌H‌：密封面材料為‌合金鋼‌（通常堆焊硬質合金如司太立鈷基合金），具備耐磨、耐高溫特性。
• ‌40‌：公稱壓力為 ‌4.0 MPa‌ (即 PN40)。
• ‌C‌：閥體材質為‌碳素鋼‌ (WCB)。‌‌

2. 核心技術參數

• ‌公稱通徑‌：DN150
• ‌公稱壓力‌：PN4.0 MPa (40 Bar)
• ‌適用介質‌：水、蒸汽、油品、含硫天然氣及部分腐蝕性介質（酸、堿、氨等）。
• ‌工作溫度‌：
  • 碳鋼閥體常規范圍：‌-29℃ ～ 425℃‌（部分資料標注可達550℃，需根據具體密封填料確認，柔性石墨填料通常耐溫更高）。
• ‌試驗壓力‌（依據 GB/T 13927 標準）：
  • 殼體強度試驗：‌6.0 MPa‌ (1.5倍公稱壓力)
  • 密封試驗：‌4.4 MPa‌ (1.1倍公稱壓力)‌‌

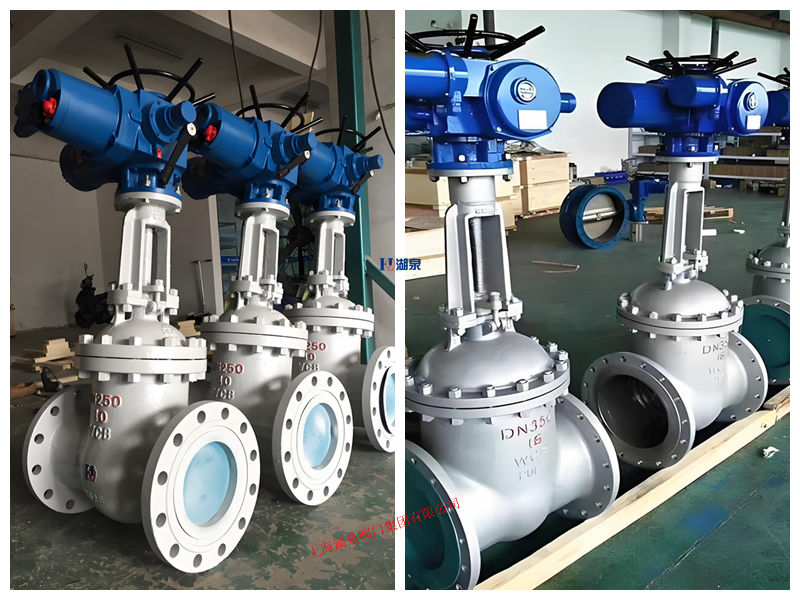

3. 配套電動執行機構特點

Z941H系列通常配套 ‌Z型多回轉閥門電動裝置‌，針對DN150口徑，其執行機構具備以下特征：

• ‌控制方式‌：支持開關型（On/Off）或調節型（4-20mA模擬量信號輸入），可實現遠程控制、PLC集成及DCS系統對接。
• ‌防護等級‌：標準型通常為 ‌IP55‌，特殊訂貨可提供 ‌IP65/IP67‌，適用于戶外或潮濕環境。
• ‌電源規格‌：常規為三相 ‌AC380V 50Hz‌，也可定制 AC220V、DC24V 或其他電壓頻率。
• ‌安全保護‌：
  • ‌轉矩保護‌：當輸出扭矩超過設定值時自動斷電，防止閥門卡死損壞執行器。
  • ‌行程限位‌：開向和關向各配有微動開關，精確控制閥門全開/全關位置。
  • ‌手動優先‌：配備手-電動切換機構，在斷電或調試時可手動操作。
• ‌防爆選項‌：若用于煤礦或易燃易爆氣體環境，需選配隔爆型執行器（符合 Ex d IIB T4 等標準），型號可能前綴為 MZ941H。‌‌

4. 結構優勢與應用場景

• ‌流阻小‌：全開時通道直通，流體阻力極小，適合要求低壓降的管路。
• ‌密封可靠‌：密封面經過硬化處理，耐磨損，使用壽命長；采用柔性石墨填料，密封性能好且摩擦系數低。
• ‌典型應用‌：
  • ‌石油化工‌：原油輸送、成品油管線、蒸汽管網。
  • ‌電力行業‌：火力發電廠給水系統、疏水系統。
  • ‌市政供水‌：城市主干管網節點控制。‌‌

5. 安裝與維護注意事項

• ‌安裝方向‌：建議垂直安裝，閥桿向上。若水平安裝，需確保執行機構不受額外應力。
• ‌調試要點‌：初次通電前，建議手動將閥門置于中間位置，檢查電機相序，避免反向運行導致機械損壞。
• ‌定期維護‌：定期檢查填料函泄漏情況，適時加注潤滑脂；校驗行程開關和扭矩開關的準確性。‌‌

‌溫馨提示‌：不同廠家生產的Z941H-40C在執行器品牌（如揚州電力、常州蘭陵、進口品牌等）、具體扭矩參數及附件配置上可能存在差異，采購時請明確是否需要智能定位模塊、防爆認證或特定材質內件。‌‌
