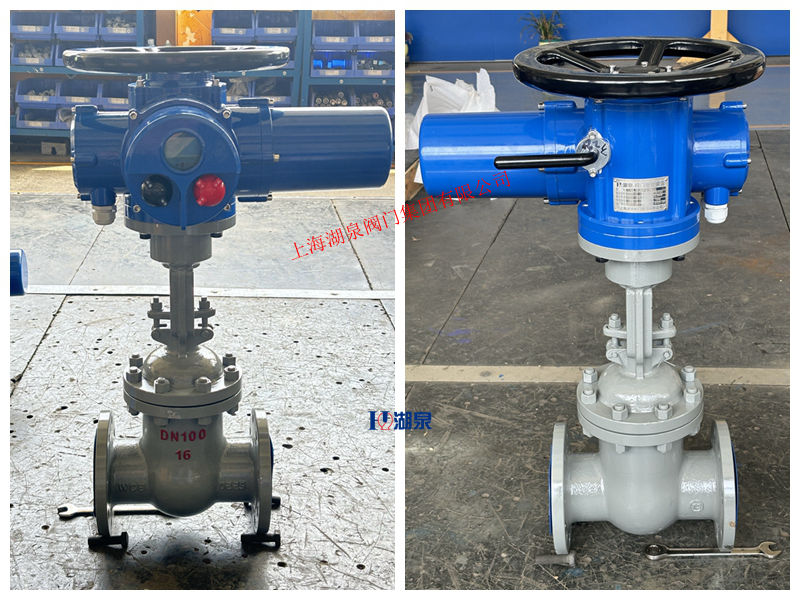

產品名稱：電動閘閥Z941H-16C;DN65（介質：水、蒸汽、油）[ 2026-09-28 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、產品概述
‌上海湖泉閥門集團有限公司Z941H-16C是一款高性能的電動驅動楔式閘閥，公稱通徑為DN65，公稱壓力為PN1.6MPa（16公斤），閥體材質為鑄鋼（WCB）。該閥門專為水、蒸汽及油品介質設計，該產品廣泛應用于石油、化工、電力、冶金及城市給排水等工業管路系統中，主要用于介質的遠程切斷或接通。其結構緊湊、密封可靠，是實現管道自動化控制的選擇。

二、型號含義解析

‌Z‌：閘閥

‌9‌：電動驅動

‌4‌：法蘭連接

‌1‌：楔式彈性單閘板結構

‌H‌：密封面材料為合金鋼（硬密封）

‌16‌：公稱壓力1.6MPa

‌C‌：閥體材料為碳鋼（Cast Steel）

‌DN65‌：公稱通徑65mm

三、主要技術參數

‌公稱通徑‌：DN65

‌公稱壓力‌：PN1.6 MPa

‌適用介質‌：水、飽和蒸汽、過熱蒸汽、油品（輕質油、重油等）

‌工作溫度‌：≤425℃（碳鋼材質標準工況）

‌驅動方式‌：電動（可配開關型或調節型執行器）

‌連接標準‌：法蘭連接符合GB/T 9113或JB/T 79標準

‌結構長度‌：符合GB/T 12221標準（DN65通常結構長度約為280mm，具體依廠家標準而定）

四、產品結構特點

‌優質密封性能‌：閥座與閘板密封面采用司太立（Stellite）鈷基硬質合金堆焊而成，硬度高、耐磨損、耐沖刷、抗擦傷，確保在高溫高壓下長期保持零泄漏。

‌流線型流道設計‌：介質通道直通，流體阻力小，啟閉省力，且介質流向不受限制，安裝方便。

‌高強度閥桿‌：閥桿經過調質及表面氮化處理，具有優良的抗腐蝕性、抗擦傷性和耐磨性，延長使用壽命。

‌彈性楔式結構‌：采用楔式彈性單閘板，能自動補償密封面的磨損，保證密封面的緊密貼合，避免卡阻現象。

‌智能電動控制‌：配備多回轉式電動執行機構，支持遠程控制、就地操作及手電動切換。可選配4-20mA信號輸入，實現精確的位置反饋和控制。

五、應用領域

‌火力發電廠‌：用于主蒸汽管道、給水管道及油路系統的截斷。

‌石油化工‌：適用于原油、成品油及各類工藝水管線的啟閉控制。

‌供熱管網‌：用于高溫熱水及蒸汽輸送管網的調節與切斷。

‌市政工程‌：大型供水管網的主干道控制。

六、安裝與維護注意事項

‌安裝前檢查‌：確認閥門銘牌參數符合工況要求，清除閥腔內雜物，檢查法蘭密封面是否完好。

‌方向性‌：雖然閘閥理論上雙向密封，但建議按照閥體箭頭指示方向安裝，以獲得最佳密封效果。

‌調試要求‌：初次通電調試時，務必先將閥門手動搖至中間位置，再通電進行開/關限位設定，防止因相序接反導致電機過載或閥門損壞。

‌定期保養‌：定期檢查填料函密封情況，如有泄漏應及時壓緊或更換填料；定期對閥桿螺紋及電動裝置加注潤滑脂。
