一、 產品概述‌

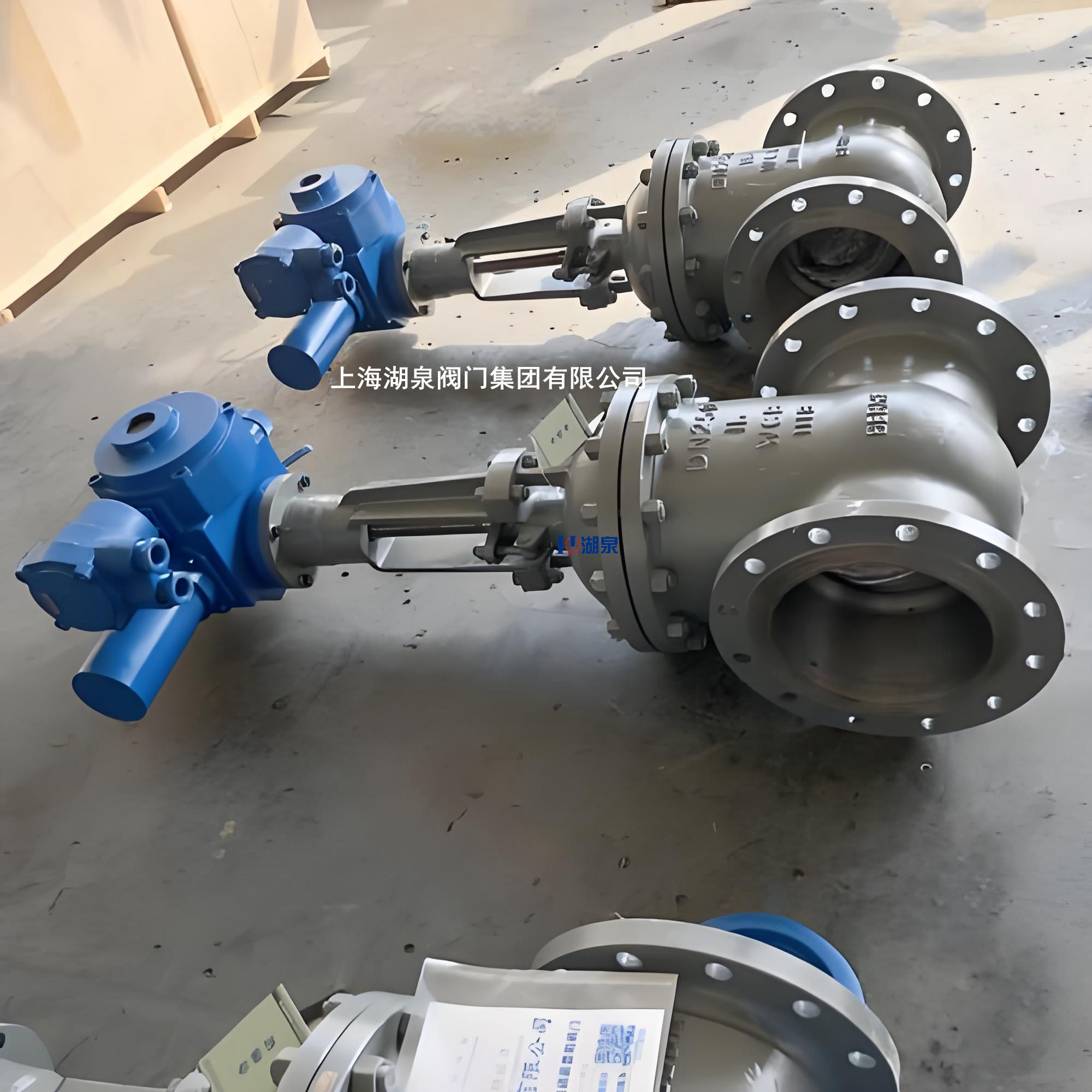

上海湖泉閥門集團有限公司Z941H-16C 是一款專為工業自動化管路系統設計的電動楔式閘閥。該型號中，“Z”代表閘閥，“9”代表電動驅動，“4”代表法蘭連接，“1”代表明桿楔式單閘板結構，“H”代表密封面材質為合金鋼（硬密封），“16”代表公稱壓力為 PN1.6MPa (16公斤)，“C”代表閥體材質為碳鋼 (WCB)。DN50 規格適用于中等流量的管道截斷控制，該產品廣泛應用于石油、化工、電力、冶金及水處理等行業，用于接通或截斷管路中的水、蒸汽、油品等非腐蝕性或弱腐蝕性介質。

二、 核心技術參數‌

• ‌公稱通徑：‌ DN50
• ‌公稱壓力：‌ PN1.6 MPa (16 Bar)
• ‌閥體材質：‌ WCB 鑄鋼
• ‌密封形式：‌ 硬密封 (堆焊硬質合金/司太立合金)，耐磨耐高溫
• ‌適用介質：‌ 水、蒸汽、油品
• ‌工作溫度：‌ -29℃ ~ 425℃ (取決于具體密封配對材料)
• ‌連接方式：‌ 法蘭連接 (符合 GB/T 9113 或 JB/T 79 標準)
• ‌驅動方式：‌ 電動執行器 (可選開關型或智能調節型，支持 AC380V/220V 等電壓)
• ‌制造標準：‌ GB/T 12234 (設計制造), GB/T 12221 (結構長度), GB/T 13927 (試驗檢驗)

三、 產品結構特點‌

• ‌流體阻力?。?zwnj; 采用直通式流道設計，介質流向不受限制，全開狀態下流阻系數極低，不產生擾流和壓力降。
• ‌密封可靠耐用：‌ 密封面采用不銹鋼或硬質合金堆焊工藝，經過精密研磨，硬度高、耐磨損、抗擦傷性能好，確保長期使用的密封性。
• ‌操作輕便靈活：‌ 閥桿經過調質及表面氮化處理，具有良好的抗腐蝕性和耐磨性；配合柔性石墨填料，密封效果好且摩擦阻力小，啟閉力矩低。
• ‌結構剛性強：‌ 閥體采用優質鑄鋼整體鑄造，結構緊湊，剛性好，能承受較高的管道應力。
• ‌雙向密封設計：‌ 部分型號支持雙向承壓，安裝方向不受限制，便于現場施工與維護。

四、 電動執行機構優勢‌

• ‌遠程控制：‌ 可通過電氣控制系統實現遠距離集中控制或 PLC 自動化控制。
• ‌智能反饋 (可選)：‌ 智能型電裝可提供 4-20mA 電流信號反饋閥位狀態，支持開度調節功能。
• ‌安全防護：‌ 具備過載保護、缺相保護及轉矩控制功能，防止電機燒毀；部分型號配備手動切換機構，斷電時可手動操作，確保緊急工況下的安全性。
• ‌防護等級：‌ 通常達到 IP55 或 IP65，適應戶外及潮濕環境。

五、 應用領域‌

• ‌石油化工：‌ 原油輸送、成品油管線、化工原料管道。
• ‌電力行業：‌ 火力發電廠的水、蒸汽管路系統。
• ‌市政建設：‌ 自來水供水管網、污水處理排放系統。
• ‌其他工業：‌ 冶金、造紙、輕工等行業的流體截斷控制。

六、 安裝與維護注意事項‌

• 安裝前需清除閥腔內雜物，檢查法蘭密封面是否完好。
• 閥門可安裝在管道的任意位置，但建議執行器向上安裝以便于維護。
• 定期向閥桿螺母及填料處加注潤滑脂，保持操作靈活。
• 長期存放時，應處于關閉狀態，并定期檢查防銹情況。
