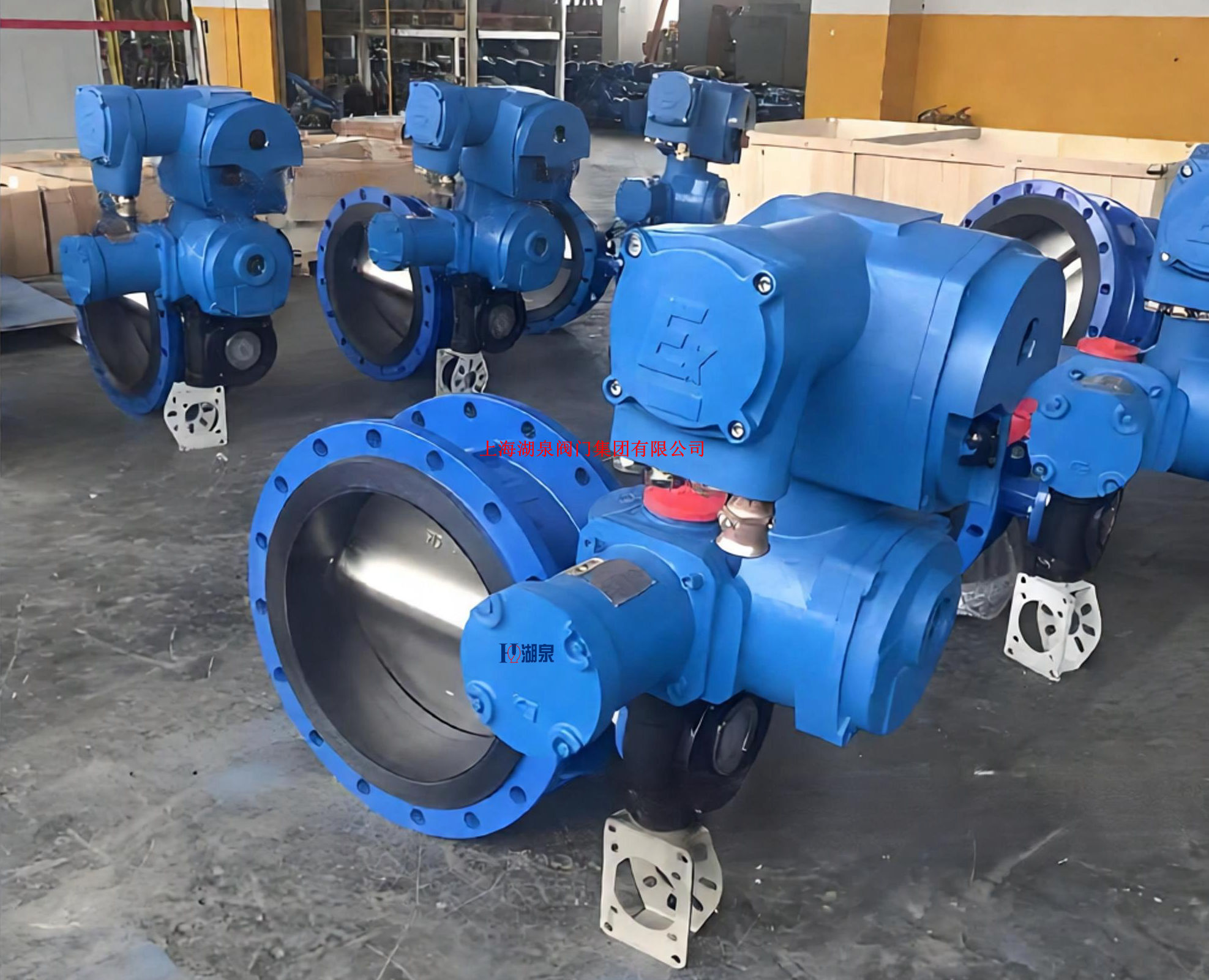

產品名稱： D943H-2.5C DN250三偏心金屬硬密封防爆電動蝶閥[ 2026-10-16 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

1. 產品概述

上海湖泉閥門集團有限公司D943H-2.5C DN250 是一款高性能的工業管道控制閥門，專為嚴苛工況設計。該型號采用‌三偏心多層次金屬硬密封結構‌，配備‌防爆型電動執行機構‌，公稱通徑為 DN250，公稱壓力為 2.5MPa（PN25），閥體材質通常為鑄鋼（WCB）。其核心優勢在于解決了傳統蝶閥密封面磨損大、泄漏率高的問題，實現了雙向零泄漏密封，特別適用于冶金、電力、石油化工、煤氣輸送等含有易燃易爆介質或高溫高壓的工業管道系統，用于介質的截?cái)唷⒔油傲髁空{(diào)節。

2. 型號含義解析

‌D‌：蝶閥 (Butterfly Valve)
‌9‌：驅動方式為電動 (Electric Drive)
‌4‌：連接形式為法蘭式 (Flange Connection)
‌3‌：結構形式為三偏心 (Triple Eccentric)
‌H‌：密封面材料為合金鋼/金屬硬密封 (Hard Seal)
‌-2.5‌：公稱壓力為 2.5 MPa
‌C‌：閥體材質為碳鋼 (Cast Steel, WCB)
‌DN250‌：公稱通徑為 250mm
‌防爆‌：配套電動執行機構具備防爆認證（如 Exd IIBT4 等），適用于爆炸性氣體環境。

3. 核心技術特點

3.1 三偏心密封原理

該閥門采用獨特的“三偏心”幾何設計，徹底消除了啟閉過程中的摩擦：

‌第一偏心‌：閥桿軸線偏離密封面中心，使蝶板在開啟瞬間迅速脫離閥座，減少初始摩擦。
‌第二偏心‌：閥桿軸線偏離管道中心，優化旋轉軌跡，降低操作扭矩。
‌第三偏心‌：密封面呈圓錐形傾斜，形成楔形空間。關閉時，介質壓力推動蝶板沿錐面移動，產生“越關越緊”的自密封效果，實現金屬對金屬的零泄漏密封。

3.2 金屬硬密封結構

‌密封副材質‌：閥座與蝶板密封面均采用不同硬度的不銹鋼或堆焊鈷基硬質合金，具有極高的耐磨損、耐沖刷和耐腐蝕性能。
‌雙重密封‌：部分設計結合精密 J 形彈性密封圈，兼具金屬硬密封的耐高溫高壓特性和彈性密封的低壓密封性能，適用溫度范圍廣（-29℃～425℃）。
‌雙向密封‌：安裝不受介質流向限制，可在任何方向安裝，簡化了管道布局。

3.3 防爆電動驅動

‌防爆安全‌：配套防爆電動執行器，符合國家標準 GB/T8529 或相關防爆電氣標準，確保在煤氣、天然氣、化工蒸汽等易燃易爆環境中安全運行。
‌智能控制‌：支持開關型（AC220V/380V 直接控制）或調節型（接收 4-20mA 信號）模式，可實現遠程自動化控制及精確流量調節。
‌防護等級‌：通常具備 IP65 或更高防護等級，適應戶外及惡劣工業環境。

4. 主要技術參數 (DN250 規格參考)

參數項目	技術指標
‌公稱通徑‌	DN250
‌公稱壓力‌	PN2.5 (2.5 MPa)
‌強度試驗壓力‌	3.75 MPa
‌密封試驗壓力‌	2.75 MPa
‌適用溫度‌	-29℃ ～ 425℃ (碳鋼閥體)
‌適用介質‌	水、蒸汽、油品、煤氣、空氣、弱腐蝕性流體
‌泄漏等級‌	符合 GB/T13927 標準，可達零泄漏
‌連接方式‌	法蘭連接 (GB/T9113)
‌驅動方式‌	防爆電動 (角行程 0-90°)
‌閥體材質‌	WCB (鑄鋼)
‌蝶板材質‌	WCB + 堆焊硬質合金 / 不銹鋼
‌閥桿材質‌	2Cr13 / 1Cr18Ni9Ti (調質處理)

(注：具體結構尺寸如長度 L、高度 H 等需參照廠家提供的詳細樣本，DN250 法蘭連接尺寸通常遵循國標 GB/T9113，螺栓孔數一般為 12 個或根據具體法蘭標準確定。)

5. 應用領域

‌冶金行業‌：高爐煤氣、轉爐煤氣、熱風管道。
‌電力行業‌：電廠循環水、蒸汽管道、脫硫脫硝系統。
‌石油化工‌：原油、成品油、化工原料、天然氣輸送管道。
‌市政建設‌：大型給排水管網、供熱管網。
‌其他‌：造紙、制藥、食品等行業的高溫高壓或潔凈要求較高的管路。

6. 安裝與維護注意事項

‌安裝方向‌：雖然支持雙向密封，但建議根據介質流向和現場空間合理布置，確保執行器操作方便。
‌管道清潔‌：安裝前必須清除管道內的焊渣、石塊等雜物，以免損傷密封面。
‌調試檢查‌：通電前檢查接線是否正確，防爆接頭是否緊固；手動測試啟閉是否靈活，無卡阻現象。
‌定期維護‌：定期檢查密封面磨損情況及執行機構潤滑狀態，長期不動作時應定期進行一次全行程啟閉，以防銹蝕卡死。
