1. 產品概述

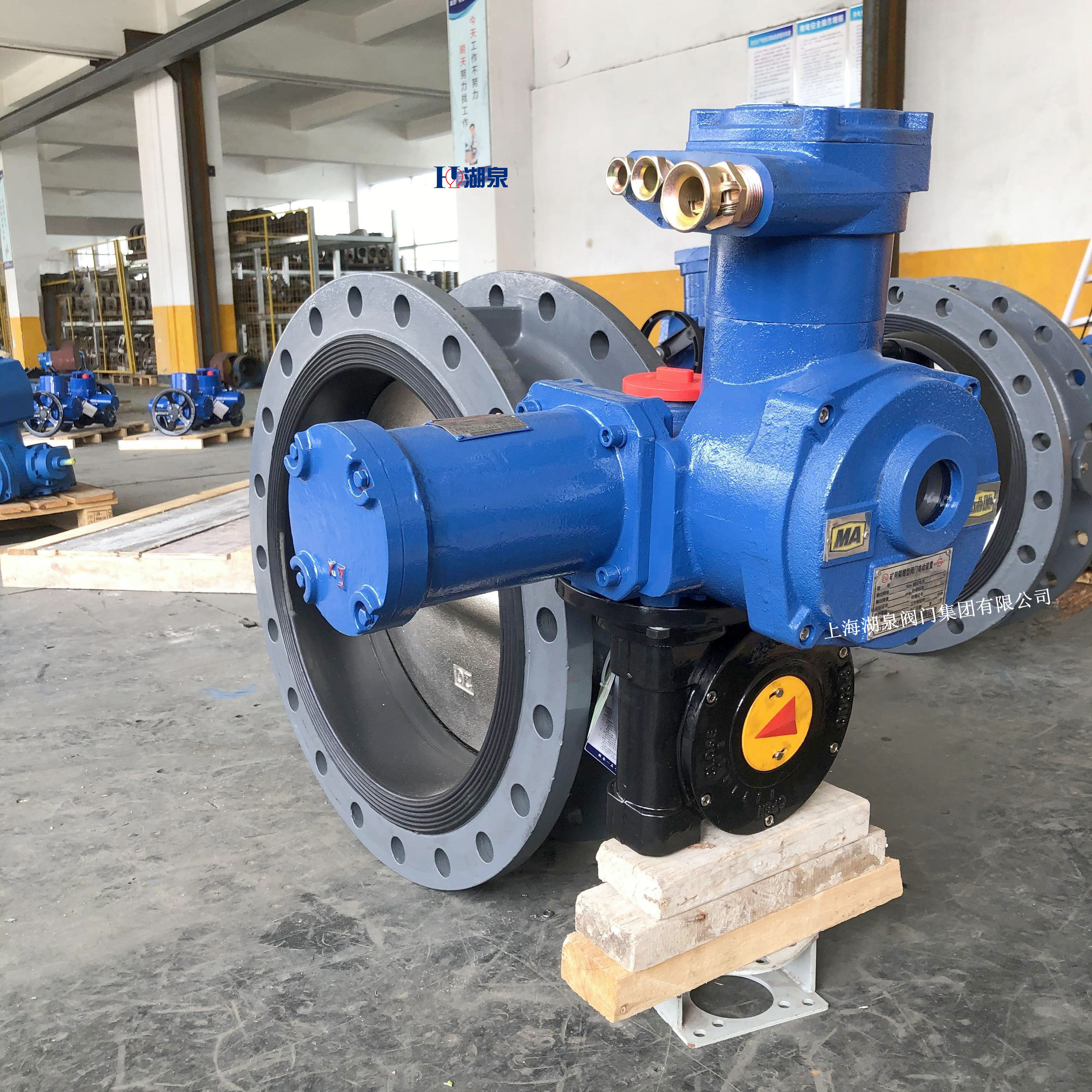

上海湖泉閥門集團有限公司WSD941F-10Q DN500 是一款專為煤礦井下瓦斯排放、抽放及通風系統設計的隔爆型一體式電動蝶閥。該產品嚴格遵循國家礦用安全標準，采用先進的三偏心密封結構與防爆電動執行機構一體化設計，具備卓越的密封性能、耐腐蝕性及防爆安全性。作為礦井瓦斯治理的關鍵設備，它能夠有效解決傳統閥門在易燃易爆環境中泄漏、操作不便及壽命短等痛點，確保礦井安全生產與高效排放。

2. 核心技術與結構特點

2.1 三偏心硬密封結構

• ‌零磨損設計‌：采用獨特的三偏心幾何結構，使蝶板在開啟和關閉過程中與閥座無摩擦接觸，徹底解決了傳統蝶閥密封面易磨損的問題。
• ‌越關越緊‌：利用介質壓力實現自密封，密封比壓隨介質壓力增加而增大，確保在高壓差工況下依然保持優異的密封效果，杜絕瓦斯泄漏風險。
• ‌雙向密封‌：支持雙向安裝，不受介質流向限制，極大簡化了現場管道布局與安裝難度。

2.2 隔爆型一體化電動執行機構

• ‌防爆認證‌：執行機構外殼采用高強度鋁合金或鑄鋼材質，經精密加工與防腐處理，防爆等級達到 Exd I Mb（煤礦用）或 Exd II BT4，完全滿足煤礦井下爆炸性氣體環境的安全要求。
• ‌智能集成‌：內置伺服控制系統，接收 4-20mA 或開關量信號，實現遠程精準調控。具備過載保護、過熱保護及缺相保護功能，確保電機在惡劣工況下的穩定運行。
• ‌手動優先‌：配備可靠的手動離合裝置，在斷電或緊急情況下可快速切換至手動模式，保障應急操作的安全性。

2.3 優質材料與工藝

• ‌閥體材質‌：DN500 大口徑閥體通常采用 WCB 鑄鋼或不銹鋼（304/316），強度高，耐沖擊，適應礦井復雜地質條件。
• ‌密封材料‌：蝶板密封面堆焊鈷基硬質合金，耐磨損、耐腐蝕；閥座采用柔性石墨或聚四氟乙烯（PTFE）復合材料，適應 -40℃ 至 200℃ 的溫度范圍。
• ‌流阻小‌：大規格蝶板采用桁架結構優化設計，過流面積大，流體阻力系數低，有效提升瓦斯排放效率。

3. 主要技術參數

4. 應用場景與優勢

4.1 典型應用

• ‌煤礦瓦斯抽放管路‌：用于主抽放泵站進出口及分支管路的切斷與流量調節。
• ‌礦井通風系統‌：作為風門控制元件，調節井下風量分配。
• ‌地面瓦斯利用工程‌：用于瓦斯發電、民用燃氣輸送管道的自動控制。

4.2 用戶價值

• ‌本質安全‌：從結構設計到電氣防爆，全方位符合煤安（MA）認證要求，消除安全隱患。
• ‌長壽命低維護‌：三偏心結構避免密封面磨損，大幅延長使用壽命，降低更換頻率與維護成本。
• ‌自動化程度高‌：支持與礦井綜合自動化系統對接，實現遠程監控、故障診斷與數據記錄，提升管理效率。
• ‌安裝便捷‌：一體化設計減少了現場組裝環節，法蘭連接標準化，縮短施工周期。

5. 安裝與維護注意事項

• ‌安裝方向‌：雖然支持雙向密封，但建議根據管道流向標識安裝，并注意預留執行機構操作空間。
• ‌基礎固定‌：DN500 閥門重量較大，管道支架需牢固可靠，避免管道應力作用于閥體。
• ‌調試檢查‌：通電前需檢查接線是否正確，接地是否良好；首次運行應手動盤車確認無卡澀，再進行電動調試。
