1. 產品概述

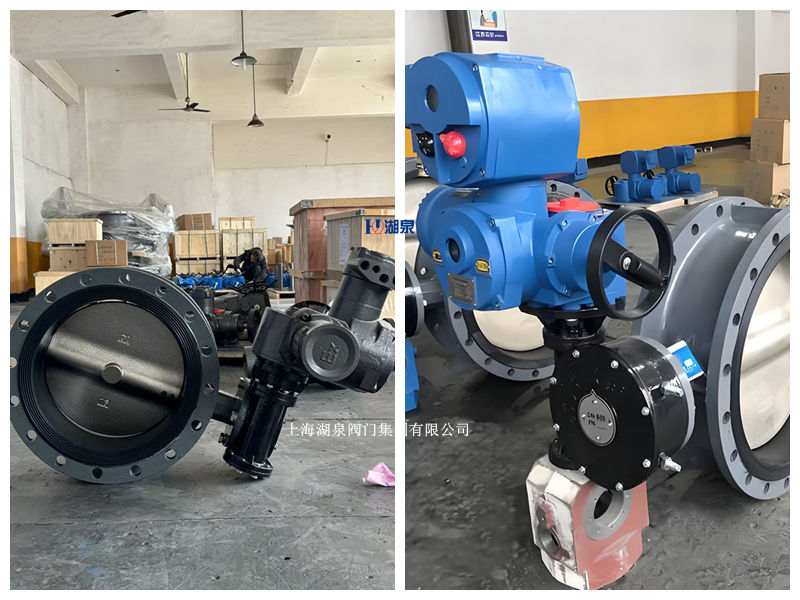

上海湖泉閥門集團有限公司礦用隔爆型電動蝶閥是專為煤礦井下、瓦斯抽采站、通風排水系統及地面易燃易爆場所設計的關鍵流體控制設備。該閥門將高性能蝶閥閥體與防爆型電動執行機構一體化集成，具備“煤安”（MA）認證及防爆合格證。其核心功能是在含有甲烷、煤塵等爆炸性混合氣體的危險環境中，安全、可靠地實現管道介質的遠程啟閉、流量調節及自動化控制，有效防止因電氣火花引發的安全事故。

2. 規格型號與適用范圍

本產品覆蓋多種通徑規格，滿足不同管路流量需求：

• ‌小口徑系列‌：DN50、DN150、DN200、DN250
  • 應用場景：適用于支管控制、儀表管路、小型排水系統及精細流量調節環節。
• ‌大口徑系列‌：DN600、DN700
  • 應用場景：適用于主通風巷道、大型瓦斯抽采主管道、礦井總排水系統等大流量介質輸送環節。

3. 核心技術特點

3.1 防爆安全性能

• ‌隔爆結構‌：執行器外殼采用高強度鋁合金或鑄鋼壓鑄而成，符合GB3836.1/2標準。內部可能產生火花的部件完全封閉在隔爆腔內，即使內部發生爆炸，外殼也能承受壓力并冷卻火焰，防止引燃外部爆炸性環境。
• ‌防爆等級‌：通常具備Ex d I Mb（煤礦井下用）或Ex d II BT4（工廠用）等級，適應I類（煤礦瓦斯）及II類（氣體/粉塵）危險場所。

3.2 密封與閥體設計

• ‌三偏心密封結構‌：蝶板與閥座采用三偏心設計，實現無摩擦啟閉，顯著延長使用壽命。密封面越關越緊，達到雙向零泄漏標準。
• ‌材質選擇靈活‌：
  • ‌閥體‌：可選球墨鑄鐵、WCB鑄鋼、不銹鋼等，適應不同壓力等級。
  • ‌密封件‌：常溫工況選用EPDM、NBR等軟密封，耐腐蝕、彈性好；高溫或磨損工況選用金屬硬密封或F46襯里，耐溫可達-40℃至+425℃（不銹鋼可達650℃）。

3.3 智能電動執行機構

• ‌多電壓支持‌：支持AC 380V、660V（煤礦常用）、1140V及DC 24V等多種電源輸入，適配礦井供電系統。
• ‌精準控制‌：接收4-20mA、1-5V等模擬信號或開關量信號，分辨率高于1/200，死區可調（0.4-1.2%），實現高精度流量調節。
• ‌多重保護‌：內置過熱保護、過載保護、缺相保護及雙重限位開關，具備故障自診斷功能，可設定故障狀態下的閥位保持或全開/全關。
• ‌防護等級‌：IP55/IP67，防塵防水，適應井下潮濕、多塵環境。

4. 主要技術參數

5. 應用領域

• ‌煤礦行業‌：井下瓦斯抽放管道、通風系統、除塵管道、注漿管路、排水系統。
• ‌化工石油‌：天然氣輸送、沼氣工程、石油化工流程中的腐蝕性或易燃介質控制。
• ‌電力冶金‌：電廠脫硫脫硝系統、高爐煤氣回收系統。

6. 安裝與維護注意事項

• ‌安裝前檢查‌：核對閥門銘牌參數（壓力、溫度、介質）是否與工況相符；清除閥體內雜物，確保密封面無損傷。
• ‌法蘭配套‌：DN200及以上口徑的對夾式蝶閥建議配備專用法蘭，以確保受力均勻，防止泄漏。
• ‌電氣接線‌：嚴格按照防爆要求引入電纜，使用防爆撓性管連接，確保接地良好，嚴禁帶電開蓋。
• ‌定期維護‌：定期檢查密封面磨損情況及執行器潤滑狀態，雖然為免維護設計，但在惡劣工況下建議每半年進行一次功能性測試。
