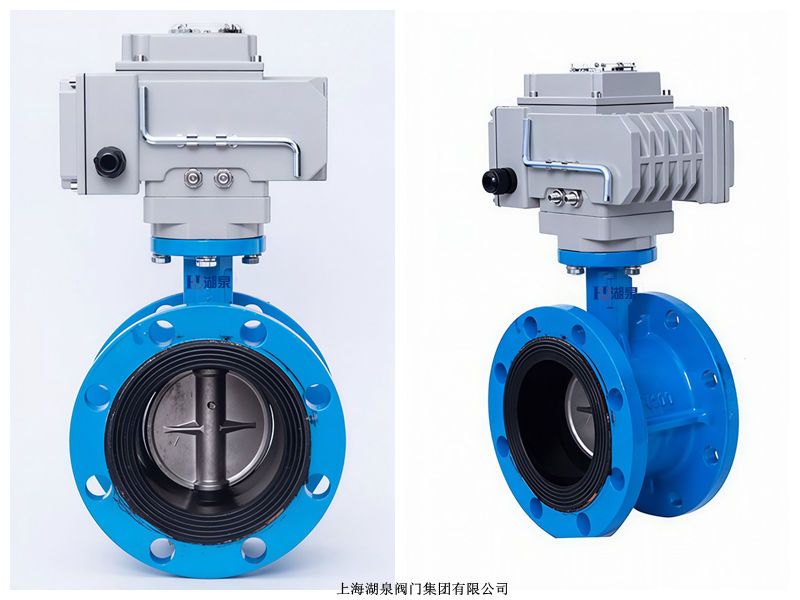

該型號閥門是一款集電動驅動與軟密封技術于一體的工業控制閥門，廣泛應用于流體管路的流量調節與截斷控制。

1. 型號含義解析

• ‌D‌：蝶閥 (Butterfly Valve)
• ‌9‌：電動驅動 (Electric Drive)
• ‌4‌：法蘭連接 (Flange Connection)
• ‌1‌：中線結構 (Center Line Structure)
• ‌X‌：橡膠軟密封 (Rubber Soft Seal)
• ‌16‌：公稱壓力 PN1.6 MPa (16公斤壓力)
• ‌P‌：閥體/蝶板材質通常為不銹鋼 (Stainless Steel, 如304/316)，或指代特定防腐/食品級配置 。
• ‌DN150‌：公稱通徑 150mm
• ‌GB/T32808‌：引用標準可能涉及閥門標志或相關通用技術規范（注：D941X主要遵循 GB/T 12238 設計制造，GB/T 12221 結構長度，GB/T 13927 壓力試驗）。

2. 核心技術參數

• ‌公稱通徑‌：DN150
• ‌公稱壓力‌：PN1.6 MPa
• ‌適用溫度‌：
  • EPDM（乙丙橡膠）：-40℃ ～ +120℃
  • NBR（丁腈橡膠）：-20℃ ～ +80℃
  • PTFE（聚四氟乙烯）：-20℃ ～ +150℃
• ‌適用介質‌：水、污水、空氣、油品、弱腐蝕性流體、食品飲料介質等。特別適用于粘稠、含顆粒或纖維性質的介質 。
• ‌泄漏等級‌：符合 GB/T 13927 標準，軟密封通常可達零泄漏或 A 級標準 。
• ‌驅動方式‌：電動角行程執行機構，旋轉角度 0°～90° 。

3. 電動執行機構配置

• ‌電源電壓‌：常見 AC220V、AC380V、DC24V 等，需根據訂貨要求確認 。
• ‌控制信號‌：
  • ‌開關型‌：僅實現全開/全關控制。
  • ‌調節型（智能型）‌：接收 4-20mA、1-5V 或 0-10V 模擬量信號，實現精確流量調節和位置反饋 。
• ‌防護等級‌：通常為 IP67，可選防爆型 (ExdⅡ BT4) 。
• ‌動作時間‌：DN150 口徑常見動作時間為 15s、30s、45s 或 60s，具體取決于執行器扭矩配置 。
• ‌保護功能‌：具備過載保護、過熱保護、雙重限位（機械+電氣）及手動優先功能 。

4. 主要結構特點

• ‌雙向密封‌：采用中線式軟密封結構，安裝不受介質流向限制，密封性能可靠 。
• ‌流阻小‌：全開時蝶板厚度對介質阻力影響極小，流通能力大 。
• ‌輕量化設計‌：相比同口徑閘閥或截止閥，體積更小，重量更輕，便于安裝和維護 。
• ‌材質選擇‌：
  • ‌閥體‌：可選 WCB、CF8(304)、CF8M(316) 等，"P"通常暗示不銹鋼材質，耐腐蝕性更好 。
  • ‌蝶板‌：不銹鋼 (304/316) 或球墨鑄鐵襯膠/襯氟 。
  • ‌閥桿‌：2Cr13 或不銹鋼，防斷裂設計 。

5. 應用領域

• ‌市政供水/污水處理‌：水廠沉淀池、曝氣池進出水控制。
• ‌食品飲料/醫藥‌：衛生級要求較高的管路系統（需選用食品級橡膠如 EPDM 或 PTFE 襯里）。
• ‌化工/石油‌：一般腐蝕性流體或油品的輸送控制。
• ‌暖通空調‌：冷凍水、冷卻水系統的流量調節 。

6. 安裝與維護注意事項

• ‌安裝方向‌：可水平或垂直安裝，但建議執行器向上或側向，避免向下導致積水或受力不均。
• ‌管道對中‌：安裝時需確保管道法蘭與閥門法蘭同心，嚴禁強行拉伸或壓縮閥門以補償管道誤差，以免損壞閥體 。
• ‌電氣接線‌：務必核對電源電壓及相序，接地良好。調試前建議先手動操作確認無卡阻 。
• ‌定期維護‌：檢查密封件老化情況，定期清理執行機構外部灰塵，保持散熱良好 。
