1. 產品概述

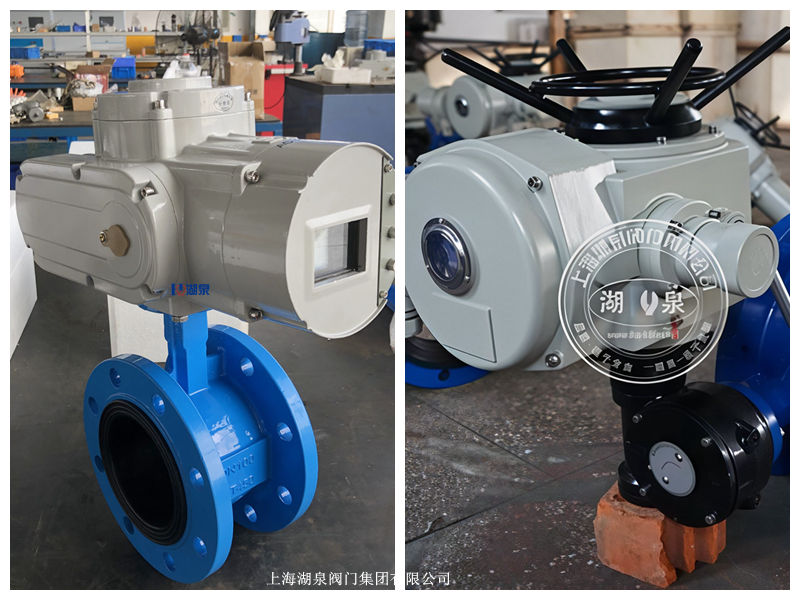

上海湖泉閥門集團有限公司AC220V法蘭式DN50電動蝶閥是一款集機械傳動與電子控制于一體的工業自動化執行單元。該產品由高性能角行程電動執行機構與法蘭連接蝶閥本體組成，專為需要精確流量、壓力或溫度控制的工業管道系統設計。其核心特點在于采用AC220V供電，并支持標準的4-20mA模擬量信號輸入與反饋，能夠接入DCS、PLC等控制系統，實現閥門開度的連續精準調節及遠程監控。

2. 主要技術參數

3. 結構與材質配置

• ‌閥體結構‌：采用中線或雙偏心設計，結構緊湊，流阻小。DN50規格體積小，重量輕，便于安裝與維護。
• ‌閥體材質‌：常用WCB（碳鋼）、CF8（304不銹鋼）或CF8M（316不銹鋼），適用于不同腐蝕性介質。
• ‌閥板材質‌：SUS304或SUS316不銹鋼，表面拋光處理，減少流體阻力。
• ‌密封形式‌：
  • ‌軟密封‌：EPDM（三元乙丙橡膠）或PTFE（聚四氟乙烯）。EPDM適用于常溫清水、污水；PTFE適用于含酸、堿或高溫介質，可實現零泄漏。
  • ‌硬密封‌：金屬對金屬密封，適用于高溫高壓工況。
• ‌執行機構‌：內置伺服控制模塊，直接接收4-20mA信號驅動電機，無需額外放大器。具備過熱保護、過載保護及雙重限位功能。

4. 工作原理

系統控制器發出4-20mA電流信號至電動執行器，執行器內部電路將電流信號轉換為對應的角度指令（4mA對應0°全關，20mA對應90°全開）。電機驅動減速齒輪組產生扭矩，帶動閥桿旋轉，從而改變蝶板在管道中的角度，調節流通截面積。同時，位置傳感器實時監測閥位，并將當前開度轉換為4-20mA信號反饋給控制系統，形成閉環控制，確保調節精度。

5. 應用領域

• ‌水處理與環保‌：自來水廠加藥系統、污水處理廠污泥回流、煙氣脫硫脫硝系統。
• ‌暖通空調 (HVAC)‌：中央空調冷凍水/冷卻水系統的流量平衡與溫度調節。
• ‌化工與石油‌：輕型化工原料輸送、油品管道流量調節。
• ‌食品與制藥‌：飲料生產線、乳制品加工中的衛生級流體控制（需配食品級密封件）。
• ‌電力行業‌：循環水系統、輔助蒸汽管道調節。

6. 選型與安裝建議

• ‌介質匹配‌：常溫清水建議選用EPDM密封；若介質含有顆粒物或輕微腐蝕，建議選用PTFE密封或耐磨襯膠。
• ‌壓力確認‌：DN50法蘭標準通常為PN16或PN25，需確認管道法蘭壓力等級與之匹配。
• ‌安裝空間‌：雖然DN50體積較小，但仍需預留執行器上方及側面的檢修空間，并確保執行器不受管道應力影響。
• ‌電氣接線‌：嚴格按照接線圖連接電源與控制信號線，注意屏蔽接地，防止信號干擾。
