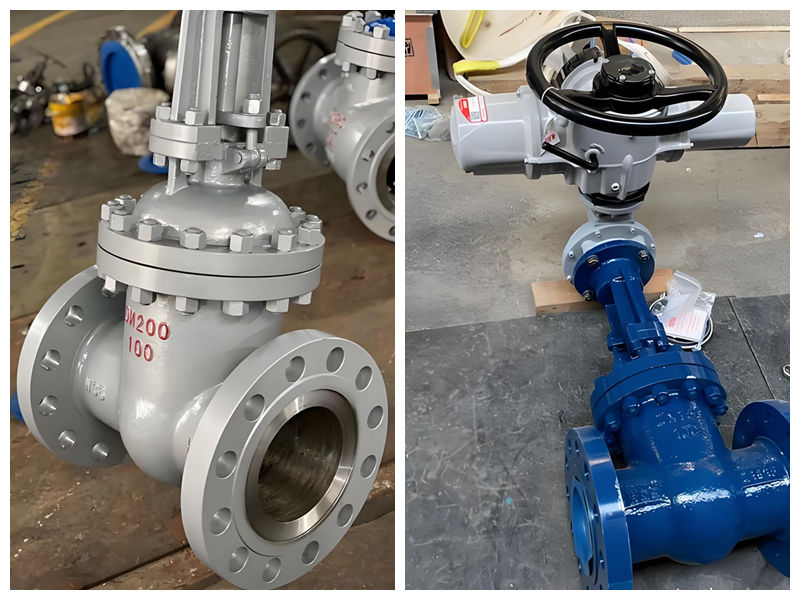

產品名稱：DN200電動法蘭閘閥Z941H-100C 鑄鋼WCB材質高壓蒸汽油品專用閥門[ 2026-09-24 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

1. 產品概述

上海湖泉閥門集團有限公司 Z941H-100C 電動法蘭閘閥是一款專為高壓、高溫工況設計的工業級截斷閥門。該型號采用鑄鋼（WCB）材質制造，公稱壓力為 PN100（10.0MPa），配備高性能電動執行機構，適用于石油、化工、電力及熱力管網中蒸汽、油品等介質的全開或全關控制。其“DN200”通常指公稱通徑200mm，是標準化名義尺寸，不代表實際內徑或外徑。‌‌

2. 型號含義解析

‌Z‌：閘閥（Gate Valve）

‌9‌：驅動方式為電動（Electric Drive）

‌4‌：連接形式為法蘭連接（Flange Connection）

‌1‌：結構形式為楔式彈性單閘板（Wedge Flexible Single Disc）

‌H‌：密封面材料為合金鋼（Hard Alloy/Stellite），具有耐高溫、耐磨損特性

‌100‌：公稱壓力為 PN100 (10.0 MPa)

‌C‌：閥體材質為碳鋼 WCB（Cast Carbon Steel）

3. 主要技術參數

‌公稱通徑‌：DN15 - DN600（具體范圍視廠家標準而定，高壓大口徑需定制）

‌公稱壓力‌：PN100 (10.0 MPa)

‌適用介質‌：水、蒸汽、油品、天然氣等非腐蝕性或弱腐蝕性介質

‌工作溫度‌：≤425℃（WCB材質標準上限），若需更高溫可選 WC6/WC9 材質

‌驅動方式‌：電動（支持開關型、調節型，可配智能定位器）

‌連接標準‌：GB/T、JB/T、HG/T 或 ANSI、DIN 等國際標準法蘭

4. 結構特點與優勢

4.1 高強度耐壓設計

閥體、閥蓋采用優質 WCB 鑄鋼整體鑄造，經過嚴格的熱處理消除內應力，能夠承受 10.0MPa 的高壓沖擊，確保在高壓蒸汽管道中的安全性。

4.2 硬質合金密封

密封副采用司太立（Stellite）鈷基硬質合金堆焊，經精密研磨配對。具有硬度高、耐磨、耐高溫、抗擦傷性能好的特點，有效解決高壓蒸汽沖刷導致的密封失效問題，延長使用壽命。

4.3 彈性楔式閘板

采用彈性楔式單閘板結構，能產生微量彈性變形以補償閥座密封面的加工誤差，實現雙向密封。中大口徑閥門底部設有推力軸承，減小操作摩擦力，使啟閉更加輕便靈活。

4.4 智能化電動執行機構

‌遠程控制‌：支持 DC4-20mA 信號輸入，可實現遠程開關控制或與 DCS/PLC 系統聯動。

‌保護功能‌：內置轉矩限制機構和行程限位機構，防止電機過載和閥門過位損壞。

‌手動優先‌：配備手輪機構，在斷電或緊急情況下可進行手動操作，手電動切換自動離合，無需專門工具。

5. 應用領域

‌火力發電廠‌：主蒸汽管道、給水管道、高壓加熱器進出口。

‌石油化工‌：高溫高壓油品輸送管線、裂解裝置、加氫裝置。

‌供熱管網‌：城市集中供熱的高溫熱水或蒸汽主干網。

‌其他工業‌：制藥、造紙等行業的高壓流體控制系統。

6. 安裝與維護注意事項

‌安裝方向‌：閥門可任意角度安裝，但建議電動執行機構向上垂直安裝，以便于維護和觀察。

‌清潔管道‌：安裝前必須清除管道內的焊渣、鐵屑等雜物，以免損傷密封面。

‌調試要求‌：初次通電前，應手動將閥門搖至中間位置，檢查電機相序是否正確。調試時需校準開度反饋信號（4mA/20mA），并調整靈敏度電位器以平衡精度與穩定性。

‌定期維護‌：定期檢查填料函泄漏情況，必要時壓緊或更換柔性石墨填料；定期對閥桿螺紋及軸承部位加注潤滑脂。
