一、 產品概述

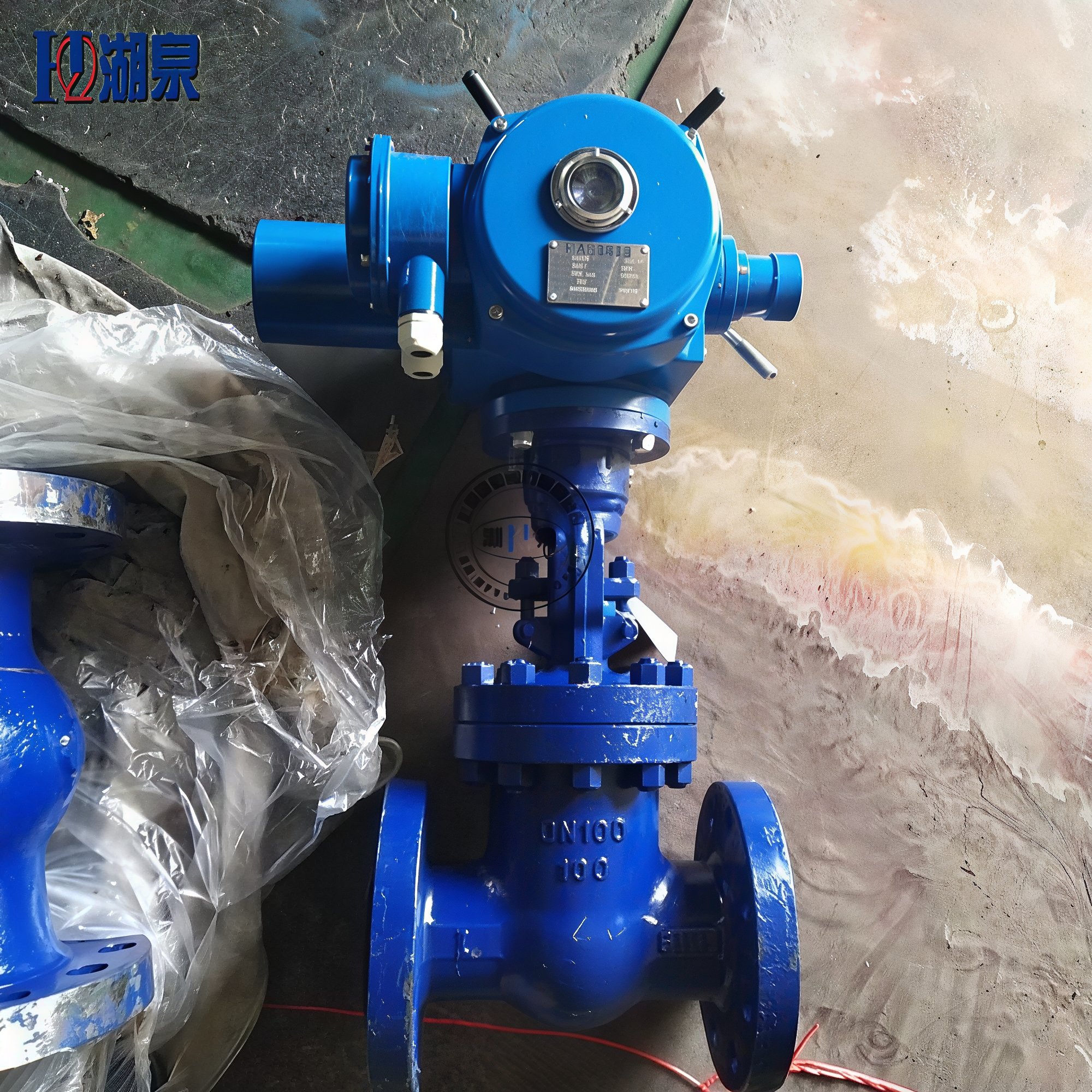

上海湖泉閥門集團有限公司Z941Y-100I-DN200 是一款專為高溫、高壓工況設計的電動法蘭連接楔式閘閥。該閥門主體采用鉻鉬合金鋼（Cr-Mo）或鉻鎳鉬系耐熱鋼制造，具備優異的耐高溫、耐高壓及抗熱疲勞性能。配備多回轉式智能電動執行機構，可實現遠程自動控制及就地手動操作，廣泛應用于火力發電、石油化工、冶金等行業的蒸汽、油品及高溫介質管路中，作為切斷或接通介質的關鍵控制設備。

二、 型號含義解析

• ‌Z‌：閘閥
• ‌9‌：電動驅動
• ‌4‌：法蘭連接
• ‌1‌：楔式彈性單閘板結構
• ‌Y‌：硬質合金密封面
• ‌100‌：公稱壓力 PN10.0 MPa (Class 600/900等級對應高壓)
• ‌I‌：閥體材質代號，通常指鉻鉬鋼（如 ZG15Cr1Mo1V 或類似耐熱合金鋼），適用于高溫工況
• ‌DN200‌：公稱通徑 200mm

三、 核心技術特點

• ‌耐高溫高壓材質‌

  • 閥體、閥蓋采用優質鉻鉬系或鉻鎳鉬系鑄鋼，具有極高的高溫強度和抗氧化性，長期工作溫度可達 550℃-570℃，短期耐受溫度更高。
  • 閥桿采用 25Cr2Mo1VA 等高強度耐熱鋼，經調質和表面氮化處理，具備優良的抗擦傷、耐腐蝕及抗高溫蠕變性能。

• ‌可靠密封結構‌

  • ‌密封面堆焊‌：閘板與閥座密封面采用司太立（Stellite）鈷基硬質合金或鐵基合金堆焊而成，硬度高、耐磨損、耐沖刷，確保在高溫高壓下密封持久可靠。
  • ‌彈性楔式閘板‌：采用彈性楔式單閘板結構，能自動補償因溫度變化引起的閥體變形，保證密封面的緊密貼合，避免卡阻。

• ‌智能電動驅動‌

  • 配備一體化多回轉電動執行器，支持 4-20mA 模擬量信號控制及開關量控制。
  • 具備相序自動糾正、缺相保護、過力矩保護、禁動延時保護及電子互鎖功能，確保運行安全。
  • 提供現場/遠程自由切換，LCD 中文顯示閥門狀態，調試維護便捷。
  • 防護等級 IP55/IP65，適應惡劣工業環境。

• ‌低流阻設計‌

  • 直通式流道設計，介質流向不受限制，流體阻力小，壓力損失低，不易產生渦流和振動。

四、 主要技術參數

五、 應用領域

• ‌火力電站‌：主蒸汽管道、再熱蒸汽管道、給水管道等高參數系統。
• ‌石油化工‌：高溫裂解裝置、催化重整裝置、高壓加氫裝置。
• ‌冶金行業‌：高溫余熱回收系統、動力蒸汽管網。

六、 選型與安裝注意事項

• ‌流向確認‌：雖然閘閥理論上雙向流通，但在高壓差工況下，建議按照閥體箭頭指示方向安裝，以優化密封性能。
• ‌保溫措施‌：用于高溫介質時，需對閥體進行保溫處理，但應注意不要覆蓋電動執行機構及填料函部位，以免影響散熱和操作。
• ‌定期維護‌：定期檢查填料密封情況，必要時補充或更換柔性石墨填料；定期對電動執行機構進行潤滑和功能測試。
