1. 產品概述

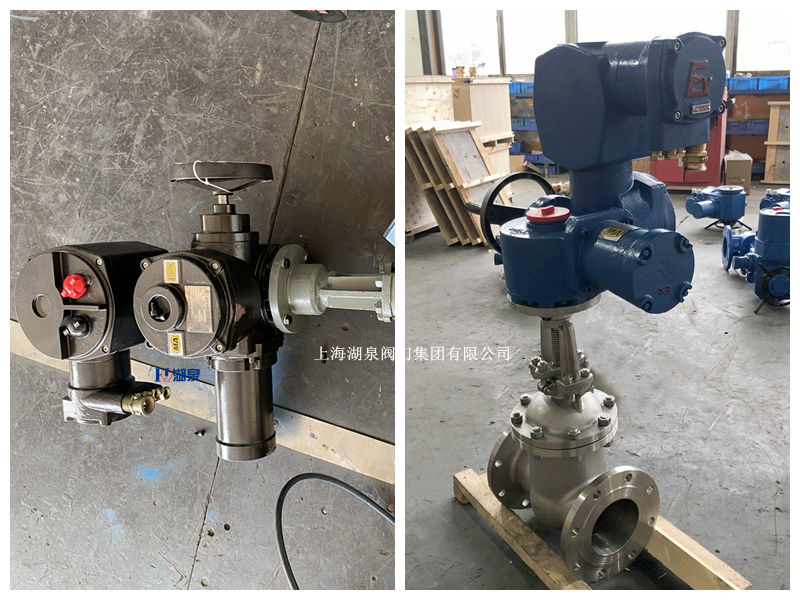

上海湖泉閥門集團有限公司ZJK941H-40C DN100 是一款專為煤礦井下及易燃易爆環境設計的智能一體化電動閘閥。該型號閥門集“隔爆型”與“本質安全型”防爆技術于一體，具備礦用產品安全標志（MA證）及防爆合格證。其核心優勢在于將高性能碳鋼閘閥與智能電動執行機構深度融合，支持遠程自動化控制、實時狀態反饋及多種通訊協議，是煤礦井下排水系統、瓦斯抽放系統及地面化工管道控制的理想選擇。

2. 主要技術參數

3. 結構與性能特點

3.1 雙重防爆認證，極致安全

• ‌本安隔爆一體設計‌：同時滿足 GB3836.1《爆炸性環境用防爆電氣設備通用要求》及 JB/T8529《隔爆型閥門電動裝置技術條件》。
• ‌適用環境廣泛‌：
  • ‌dI 類防爆‌：適用于煤礦井下非采掘工作面，有效防止甲烷等爆炸性氣體引發事故。
  • ‌dIIBT4 類防爆‌：適用于工廠環境中 IIA、IIB 級 T1～T4 組爆炸性氣體混合物。
• ‌高防護等級‌：特殊定制的 IP68 防護等級具備防塵、防水及抗輕度腐蝕能力，適應井下惡劣工況。

3.2 智能一體化控制

• ‌多功能模塊集成‌：內置相位識別器、接觸器互鎖保護器及直流電源模塊，確保電氣系統穩定運行，具備過力矩保護、過熱保護功能。
• ‌精準調控‌：配備轉矩控制機構和行程控制機構，開向和關向可配裝多只微動開關，調節精度高，重復性好。
• ‌遠程通訊能力‌：支持 RS485 通訊接口，可接入 PLC 控制系統或泵房自動化系統；支持 4~20mA 模擬量輸入/輸出，實現閥門開度的實時遠程調節與狀態反饋。
• ‌人機交互‌：設有現場操作按鈕盒、指示燈及開度表，支持就地手動/電動切換，操作簡便直觀。

3.3 優異的結構與密封性能

• ‌楔式彈性閘板‌：采用雙閘板中間帶萬向頂結構或楔式彈性閘板，能自動調整閥瓣與閥座密封面的吻合度，補償管道應力，確保密封可靠。DN100 口徑配有推力軸承，摩擦力小，啟閉輕松。
• ‌硬質合金密封面‌：閥瓣與閥座密封面采用鈷鉻鎢（司太立 Stellite）硬質合金，經等離子噴焊處理。具有極高的硬度、耐磨性、耐擦傷性及耐腐蝕性，顯著延長使用壽命。
• ‌高強度閥桿‌：閥桿選用優質滲氮鋼，表面進行氮化處理，具備優異的抗腐蝕性、抗擦傷性和機械強度。
• ‌可靠密封結構‌：采用壓力自緊式密封或閥體閥蓋墊片密封，杜絕外漏風險。

4. 安裝與維護指南

• ‌安裝方向‌：閥門可安裝在管道的任何位置，但建議電動執行機構電機處于水平狀態，電氣箱蓋向上或垂直，以利于散熱、潤滑及維護。
• ‌間隙預留‌：安裝時需保證維修人員拆卸部件所需的空間，閥門與管道連接的牙嵌軸向間隙應不少于 1~2mm。
• ‌初次調試‌：首次安裝通電前，‌必須手動將閥門開啟至約 50% 位置‌，以防止電機相序接反導致閥門過力矩損壞或電動裝置故障。
• ‌維護保養‌：產品設計注重免維護特性，調試運行后在正常工況下數年內無需頻繁保養。定期檢查密封面磨損情況及電氣接線緊固度即可。

5. 應用領域

該產品廣泛應用于煤礦井下的給排水管路、注漿管路、瓦斯抽放管路，以及石油、化工、電力等行業中需要遠程控制和防爆要求的場合。特別適用于需要高精度流量調節或頻繁啟閉的自動化控制系統。
