1. 產品概述

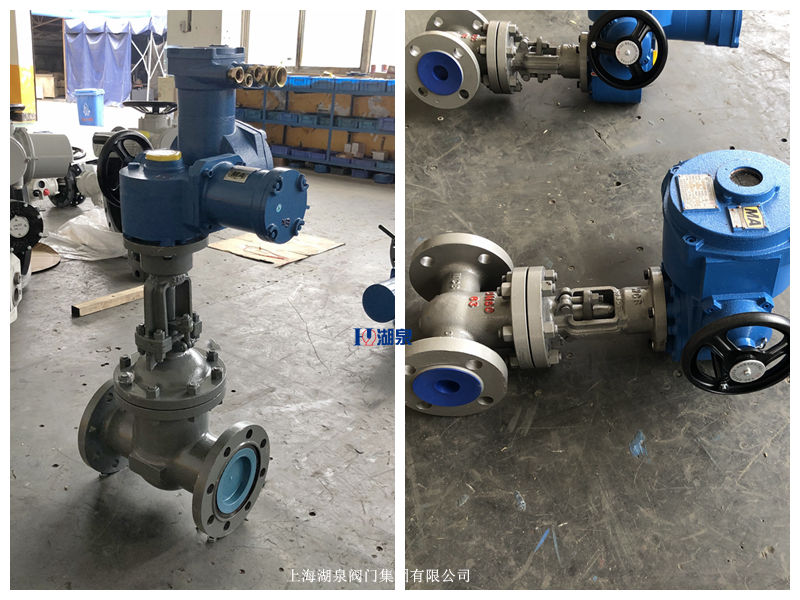

上海湖泉閥門集團有限公司MZ941H-40C-DN200是一款專為煤礦井下惡劣環境設計的‌礦用隔爆型一體式電動法蘭閘閥‌。該產品由高性能鑄鋼閘閥與通過MA（煤礦安全標志）認證的防爆電動執行機構組成，具備Ex dⅠ礦用隔爆認證，適用于含有甲烷、煤塵等爆炸性危險氣體的煤礦井下非采掘工作面。其核心優勢在于實現了閥門驅動與控制的一體化集成，支持遠程集控與就地手動操作，是礦井排水、壓風、瓦斯抽采及消防管路系統的關鍵截斷與控制設備。

2. 主要技術參數

3. 核心結構與功能特點

3.1 防爆與安全設計

• ‌MA煤安認證‌：整機及電動裝置均持有有效的煤礦安全標志證書，符合GB3836.1/2及AQ 1043-2007標準，確保在爆炸性氣體環境中安全運行。
• ‌隔爆外殼‌：電動裝置外殼采用高強度鋁合金或鑄鋼制造，能承受內部爆炸壓力而不傳爆，有效隔離電火花與外部易燃氣體。
• ‌雙重保護機制‌：
  • ‌力矩保護‌：采用機械式蝸桿軸向位移觸發機構，當輸出轉矩超過設定值時自動切斷電源，防止電機過載或閥門卡死損壞。
  • ‌行程控制‌：基于十進制計數器原理，通過凸輪精確控制閥門開度，限位精度高，重復性好。

3.2 智能控制與信號反饋

• ‌多模式控制‌：支持開關量控制、4-20mA模擬量調節控制及RS-485總線通訊（視具體配置而定），可無縫接入礦井DCS或PLC自動化控制系統。
• ‌實時狀態反饋‌：內置電位器提供4-20mA開度反饋信號，同時配備微動開關提供全開/全關無源觸點信號，便于中央監控室實時掌握閥門位置。
• ‌相序自動糾正‌：部分智能型配置具備相序識別功能，無需調整接線即可保證閥門正確動作方向。

3.3 機械傳動與操作便利性

• ‌高效減速機構‌：采用直齒輪與蝸輪副兩級傳動，具有自鎖功能，防止介質背壓導致閥門意外開啟，無需額外安裝止回裝置。
• ‌手-電動半自動切換‌：配備專用切換手柄，手動操作時離合器脫離蝸輪；電動啟動時自動復位，無需人工干預，確保在斷電或緊急情況下能快速手動啟閉。
• ‌可視化指示‌：設有機械式閥位指示盤，直觀顯示閥門當前開度；部分型號配備LCD中文顯示屏，現場參數設置更便捷。

4. 應用場景

• ‌礦井主排水系統‌：用于大口徑排水管路的隔離與流量調節，耐高壓、耐腐蝕。
• ‌瓦斯抽采管路‌：控制瓦斯氣體的輸送與截斷，嚴格滿足防爆與零泄漏要求。
• ‌壓風自救系統‌：作為壓縮空氣管路的控制閥，保障井下供氣安全。
• ‌消防灑水管網‌：用于井下消防主管道的快速截斷與分區控制。
• ‌選煤廠工藝管道‌：適用于洗選車間含固體顆粒介質的管道控制（需確認閥座材質兼容性）。

5. 選型與使用注意事項

• ‌嚴禁用于采掘工作面‌：該型號防爆等級為Ex dⅠ，僅適用于煤礦井下非采掘區域（如巷道、硐室）。采掘面需選用更高防爆等級（如Ex dⅠ Mb）的產品。
• ‌電纜引入密封‌：安裝時必須使用符合礦用標準的防爆電纜密封圈，確保進線口密封嚴密，防止瓦斯滲入接線腔。
• ‌定期維護測試‌：建議每季度進行一次力矩保護動作測試，檢查電機絕緣電阻（應≥50MΩ），并對傳動部件加注潤滑脂。
• ‌壓力匹配‌：PN40表示額定壓力為4.0MPa，實際工作壓力不應長期超過此限值，以免損壞閥體或密封件。
• ‌存放保養‌：若長期存放，應置于干燥通風處，定期通電驅潮，再次使用前需測量絕緣電阻并進行空載試運行。
