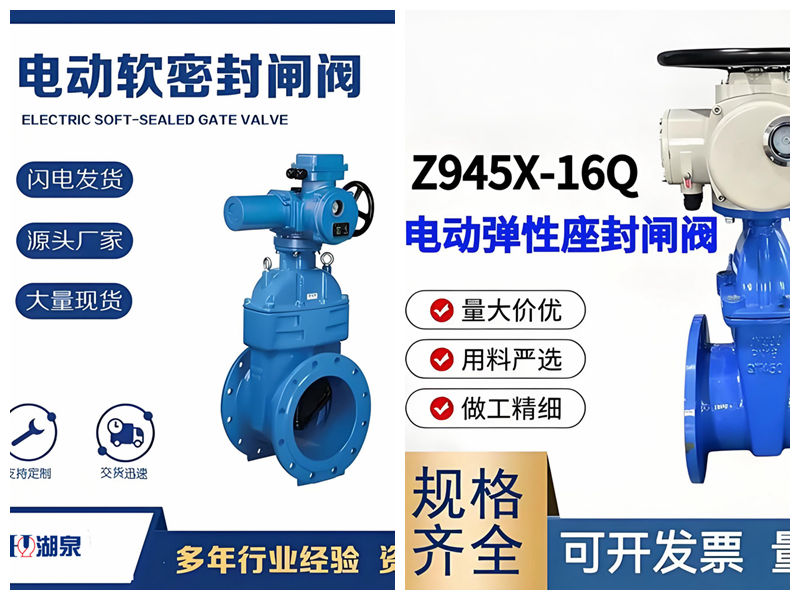

一、 產品概述

二、 型號解析

• ‌Z‌：閘閥（Gate Valve）
• ‌9‌：電動驅動（Electric Drive），配備多回轉電動執行器，支持遠程信號控制。
• ‌4‌：法蘭連接（Flange Connection），符合GB/T 17241.6或GB 9113標準。
• ‌5‌：暗桿楔式單閘板結構（Rising Stem Non-rising, Wedge Single Disc），閥桿螺紋在閥體內，不隨閘板升降。
• ‌X‌：橡膠軟密封（Rubber Soft Sealing），閘板整體包膠，利用橡膠彈性實現零泄漏。
• ‌16‌：公稱壓力1.6MPa（PN16）。
• ‌Q‌：閥體材料為球墨鑄鐵（Ductile Iron）。

三、 核心技術特點

• 密封性能‌

  • ‌彈性座封設計‌：閘板采用高精度球墨鑄鐵骨架，外部整體硫化包覆EPDM（三元乙丙橡膠）或NBR（丁腈橡膠）。利用橡膠的彈性變形補償加工誤差及熱脹冷縮，確保密封面緊密貼合。
  • ‌零泄漏標準‌：關閉狀態下，橡膠密封圈與閥座形成過盈配合，泄漏率低于GB/T 13927 A級標準，適用于對密封要求嚴格的清水及輕度污水介質。

• ‌高效電動驅動系統‌

  • ‌智能控制‌：標配IP67防護等級電動執行器，具備過扭矩保護、行程限位及手動優先功能。支持4-20mA信號反饋或開關量控制，可無縫接入PLC、DCS或樓宇自控系統。
  • ‌精準調節‌：行程控制精度達±1.5°，啟閉平穩，避免水錘效應，延長管道壽命。

• ‌緊湊暗桿結構‌

  • ‌節省空間‌：閥桿不伸出閥蓋上方，顯著降低安裝高度，特別適用于管廊空間受限、地下井室或天花板吊頂內的安裝場景。
  • ‌防腐耐用‌：閥桿采用2Cr13或304不銹鋼材質，經調質及表面氮化處理，抗腐蝕、抗擦傷性能優異；閥桿螺母內置自潤滑銅合金襯套，摩擦系數低，傳動效率高。

• ‌優質閥體材質與工藝‌

  • ‌高強度球墨鑄鐵‌：閥體采用QT450-10球墨鑄鐵鑄造，強度高、韌性好、重量輕，耐壓抗震性能優于灰鑄鐵。
  • ‌平底流道設計‌：閥底采用直通式平底結構，無凹槽死角，有效防止雜物淤積和細菌滋生，特別適合污水、泥漿等含顆粒介質。
  • ‌環氧粉末噴涂‌：內外表面均采用無毒環氧粉末靜電噴涂，涂層附著力強，耐酸堿腐蝕，符合飲用水衛生標準。

四、 主要技術參數

五、 應用領域

• ‌市政給排水‌：城市自來水主干管、小區二次供水管網、消防環網支線，確保供水安全與消防響應速度。
• ‌污水處理‌：污水處理廠進出水管道、污泥輸送管線，平底設計不易堵塞，耐腐蝕涂層適應惡劣環境。
• ‌工業循環水‌：電廠、化工廠冷卻水系統，耐受長期連續運行及輕微化學腐蝕。
• ‌暖通空調‌：大型建筑冷凍水/冷卻水系統，配合電動執行器實現能源管理自動化。

‌六、 選型與維護建議‌

• ‌介質確認‌：若介質含有較多硬質顆粒或高溫蒸汽，建議選用硬密封閘閥（如Z941H）而非軟密封。
• ‌電源匹配‌：訂貨時需明確電動執行器的電壓等級（AC220V/380V或DC24V）及控制方式（開關型/調節型）。
• ‌定期維護‌：雖然免維護周期長，但建議每年檢查一次電動執行器電池及密封件老化情況，長期不動作時應定期進行一次全行程啟閉測試，防止銹死。
