三維偏心設計揭秘：D343H-16C DN65鑄鋼蝶閥如何實現零摩擦啟閉
[ 2026-09-16 ]
D343H-16C DN65 鑄鋼蝶閥實現“零摩擦啟閉”的核心，在于它的三偏心結構讓蝶板在絕大部分行程中完全脫離閥座，只在關閉瞬間才接觸密封。
它的三個偏心是這樣配合的：
第一偏心（軸向偏心）：閥桿軸心偏離蝶板密封面中心線。開啟瞬間，蝶板一側先脫離閥座，避免整個密封面同時刮擦。
第二偏心（徑向偏心）：閥桿軸心偏離管道通道中心線。這進一步縮短了蝶板旋轉時與閥座的干涉行程，讓蝶板能更快“讓開”閥座。
第三偏心（錐角偏心）：密封面加工成傾斜的圓錐斜面（斜錐形），而不是平面。這帶來兩個關鍵效果——關閉時形成楔緊自鎖，介質壓力越大，密封比壓越高，實現雙向零泄漏；同時，因為密封面是斜錐面，蝶板在旋轉時能直接從閥座內孔“穿過去”，而不是貼著閥座表面刮過去。
實際啟閉過程是這樣的：
開啟（0°→90°）：閥桿驅動蝶板旋轉，前兩個偏心讓密封面在旋轉初期就立即脫離閥座，直到全開都不會再接觸。有的資料提到，三偏心蝶閥在開啟前88°行程中完全無摩擦，只有最后2°關閉行程才錐面楔緊貼合閥座。
關閉（90°→0°）：反向旋轉時，蝶板同樣不接觸閥座，直到接近關閉位置，斜錐密封面才與閥座貼合，并依靠第三偏心的楔形效應越壓越緊。
所以“零摩擦”不是說完全不接觸，而是密封面只在關閉的最后一小段行程才接觸，其余全部行程都處于脫離狀態。相比傳統蝶閥每次開關都要刮擦密封面，三偏心結構把磨損降到了極低，這也是它壽命能達到雙偏心蝶閥3~5倍的原因。
補充兩個實際選型要點：

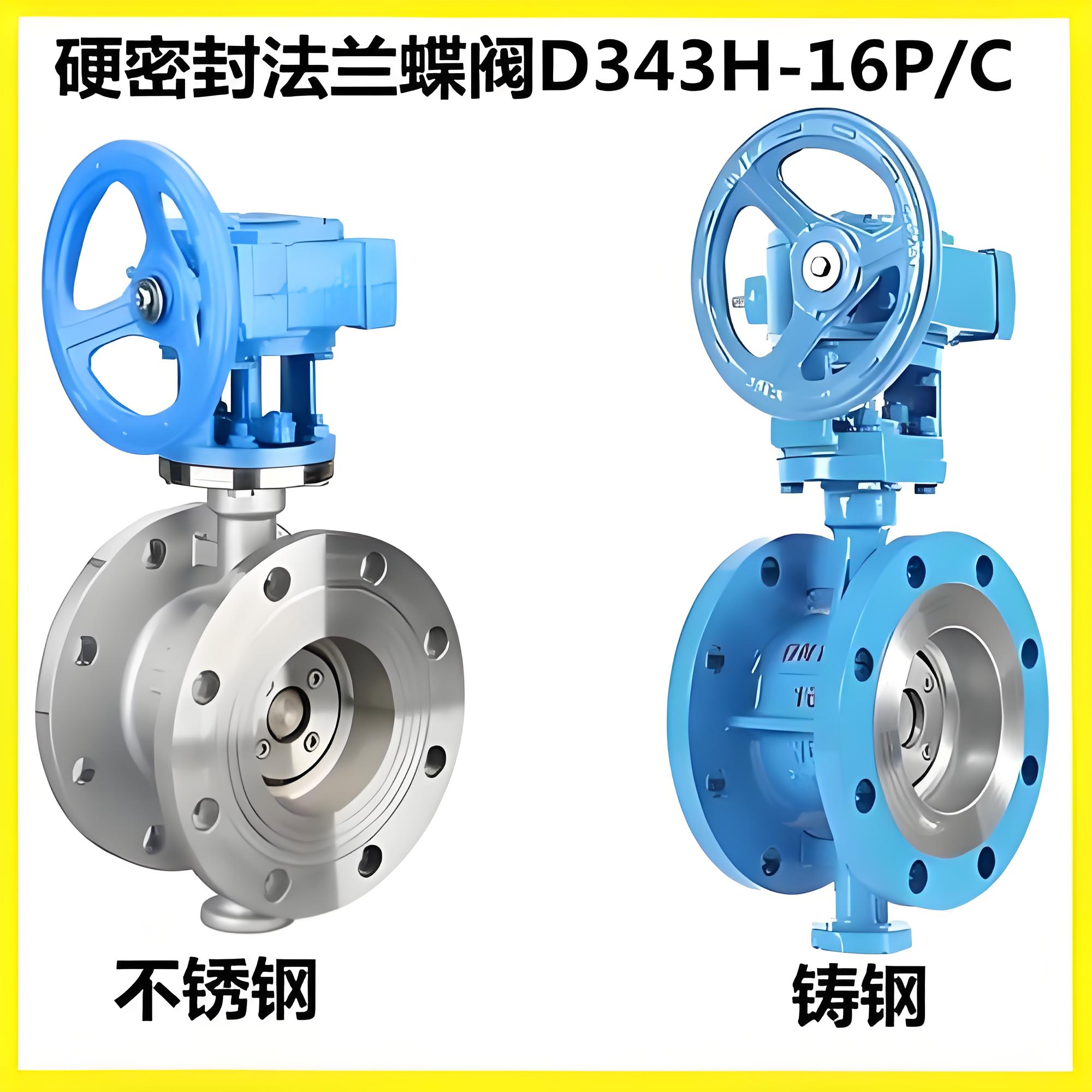

材質對應：D343H-16C 中“C”代表閥體為碳鋼（WCB），適合常規水、蒸汽、油品等弱腐蝕介質；如果是腐蝕性介質，要選“P”（304不銹鋼）或“R”（316不銹鋼）材質。
適用溫度：碳鋼材質一般適用 -29℃～425℃，不銹鋼材質可到 -40℃～600℃，超出范圍需要確認是否要用超低溫或高溫專用設計。
