調節閥知識閥門首頁 > 閥門知識 > 調節閥知識 >

電動調節閥結構圖及工作原理圖解分享心得

[ 2025-04-16 ]
電動調節閥通過接收控制信號驅動執行機構改變閥芯位置，實現流量/壓力等參數調節
閥

‌電動調節閥的工作原理‌可概括為以下核心流程：‌

  1. ‌信號輸入與轉換‌
    電動調節閥接收工業自動化系統（如PLC或DCS）的‌DC4-20mA或DC1-5V控制信號‌，通過內置控制器將電信號轉換為電機驅動指令。

  2. ‌執行機構動作‌
    電動執行器（含電機、減速器等）根據指令驅動閥桿運動：

    • ‌角行程執行器‌通過齒輪傳動實現閥門旋轉（如球閥、蝶閥）
    • ‌直行程執行器‌通過絲杠結構實現閥桿直線位移（如截止閥、單座閥）

  3. ‌閥芯位置調節‌
    閥桿帶動閥芯改變與閥座之間的間隙或開啟角度，通過‌調節管道截面積‌實現對介質流量、壓力或溫度的精確控制。例如：

    • 閥芯開度增大 ⇒ 流量增加
    • 閥芯開度減小 ⇒ 壓力下降

  4. ‌反饋閉環控制‌
    通過‌滑動變阻器/位置傳感器‌實時監測閥位，反饋信號與設定值對比形成閉環控制，確保調節精度達±0.5%-1%。部分型號還配備限位開關防止過沖。

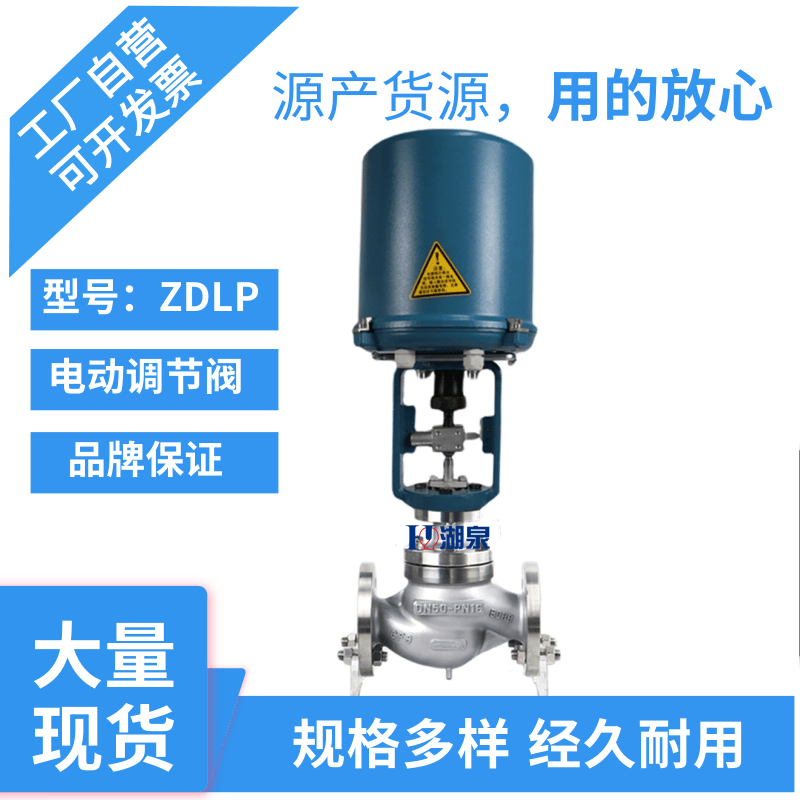

    調節閥

‌典型應用場景‌：

  • 化工反應釜的物料配比控制
  • 鍋爐給水系統的蒸汽壓力調節
  • 制藥生產線的溫度穩定性維持

注：不同型號可能采用AC220V/380V或DC24V電源，需根據具體工況選擇。
