閘閥主要有哪些型號和規格參數，各代表什么意思

[ 2024-04-09 ]
閘閥型號參數表
閘閥是一種常用的流體控制裝置，廣泛應用于水、燃氣、石油和化工等領域。以下是常見閘閥型號的參數表：
| 型號 | 尺寸 | 壓力 | 溫度 | 適用介質 |
| ---- | ---- | ---- | ---- | ------ |
| Z41H | DN50~DN600 | PN1.6~PN16 | -29℃~+425℃ | 水、石油、化工 |
| Z41W | DN50~DN600 | PN1.6~PN16 | -29℃~+425℃ | 水、石油、化工 |
| Z40W | DN50~DN600 | PN1.6~PN16 | -29℃~+425℃ | 水、石油、化工 |
| Z61Y | DN50~DN600 | PN1.6~PN16 | -29℃~+425℃ | 石油、化工 |
| Z45T | DN50~DN600 | PN1.6~PN16 | -29℃~+425℃ | 石油、化工 |
其中，尺寸是指閥門的口徑大小，壓力是指閥門設計的承受壓力范圍，溫度是指閥門正常工作的溫度范圍，適用介質是指閥門可以處理的流體類型。
閘閥

閘閥的主要型號：

發蘭鑄鋼閘閥：Z41H、Z41Y

不銹鋼閘閥：Z41W

軟密封暗桿閘閥：Z45X

軟密封明桿閘閥：Z41X

鑄鋼法蘭閘閥：Z41T、Z45T

螺紋閘閥： Z11T、Z14T、Z15X、Z11H、Z11Y、Z11W

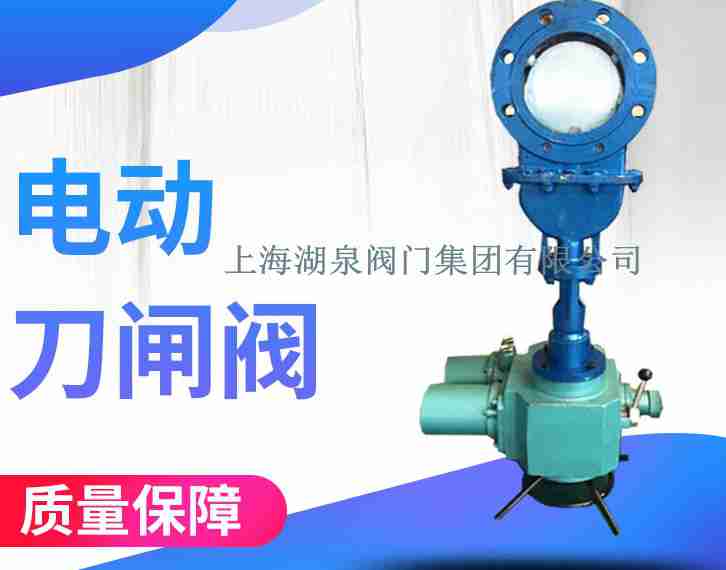

刀閘閥： Z73W、Z73X、Z73Y
閥門

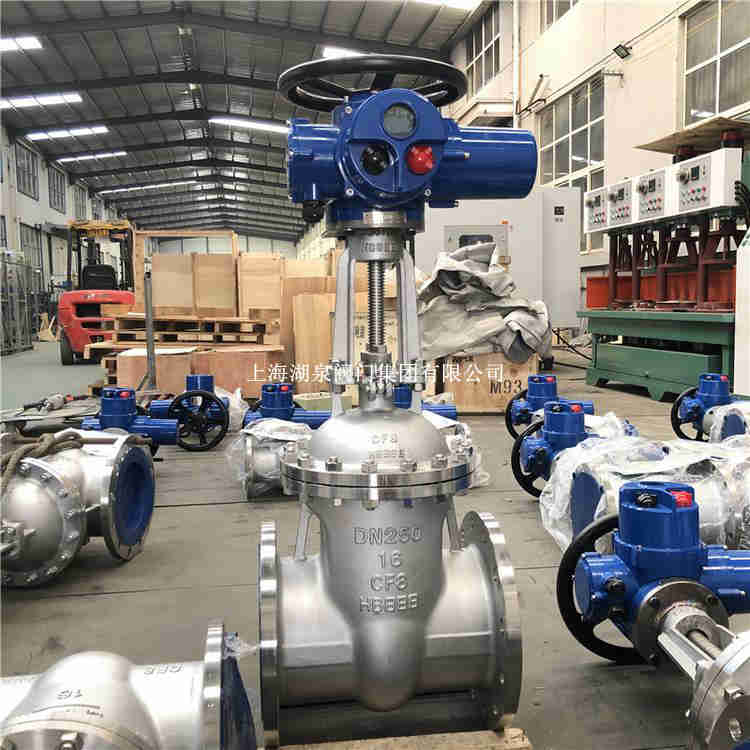

Z41H-16P DN100和 Z41W-16P DN100都是100口徑的法蘭明桿閘閥，他們的閥體材質都是一樣的.

在型號中最后一個字母P代表閘閥的閥體材質，為不銹鋼。

兩者的區別在于密封面材質不同，在型號中代號為H和W.

H代表閘閥閥座密封面為Cr13系不銹鋼，W則表示閘閥閥座密封面由本體直接加工出來。
閥

閘閥有哪些種類 常見閘閥型號大全

閘閥型號編制表示方法說明：

閘閥附加代號：WZ表示波紋管閘閥、DZ低溫閘閥、NKZ真空閘閥、PZ刀型閘閥;

閘閥類型表示：Z;

驅動方式表示：手動無代號、2電液動、3渦輪蝸桿、5-錐齒輪傳動、6氣動、9-電動;

連接方式表示：4法蘭連接，6焊接，7對夾式;

結構形式表示：0彈性閘板、1明桿楔式單閘板、2-明桿楔式雙閘板、3-明桿平行式單閘板、4-明桿平行式雙閘板、5暗桿楔式單閘板、6暗桿楔式雙閘板、7暗桿平行單閘板、9暗桿平行雙閘板;

密封材料材料：W閥體直接加工、T合金、X橡膠、F氟塑料，H-Cr不銹鋼，Y硬質合金、M蒙乃爾合金;

壓力等級表示：PN1.0-32Mpa，10=1.0MPA表示壓力為十公斤，150LB-1500LB表示美標磅級壓力，5-63K表示日級壓力;

閥體材料表示：Z-灰鑄鐵、Q球墨鑄鐵，T合金，C碳鋼、P不銹鋼304，R不銹鋼316，V鉻鉬釩鋼。

閘閥型號編制舉例解釋：

1、Z41X-10/16Q表示：Z閘閥、4法蘭連接、1明桿楔式單閘板、X橡膠密封、10/16公斤壓力;

2、Z945X-16Q表示：Z閘閥、9電動、4、法蘭、5暗桿楔式單閘板、X橡膠密封、16公斤壓力。
