閘閥知識閥門首頁 > 閥門知識 > 閘閥知識 >

閘閥|Z45T-16|DN100代表的含義及生產廠家

[ 2024-12-11 ]

‌閘閥Z45T-16-DN100代表的含義如下‌：

  • ‌Z‌：代表閥門類別，即閘閥。
  • ‌4‌：代表連接方式，即法蘭連接。
  • ‌5‌：代表結構形式，即暗桿結構。
  • ‌T‌：代表閥座堆焊材料，這里是黃銅。
  • ‌16‌：代表公稱壓力，即1.6MPa。
  • ‌Q‌：代表閥體材質，這里是球墨鑄鐵。
  • ‌RF‌：代表法蘭連接面，即突面。
  • ‌DN100‌：代表公稱通徑，即100mm‌。

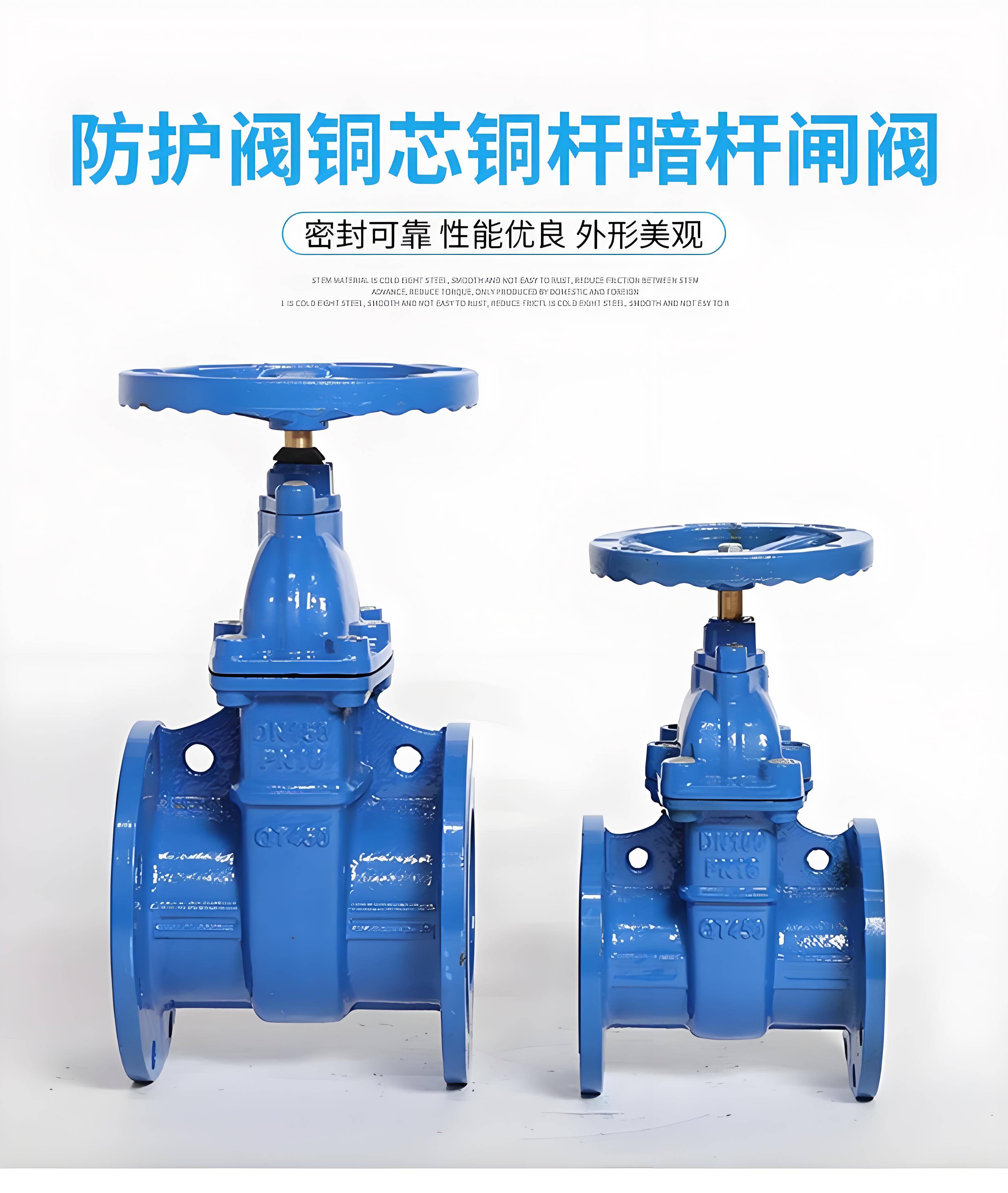

閥

適用場景和性能特點

這種型號的閘閥適用于需要法蘭連接、暗桿結構、黃銅閥座堆焊、1.6MPa公稱壓力、球墨鑄鐵閥體材質、突面法蘭連接面和100mm公稱通徑的場合。其性能特點包括良好的密封性能和較強的耐壓能力，適用于各種工業管道系統中，特別是在需要承受一定壓力和溫度變化的場合‌。

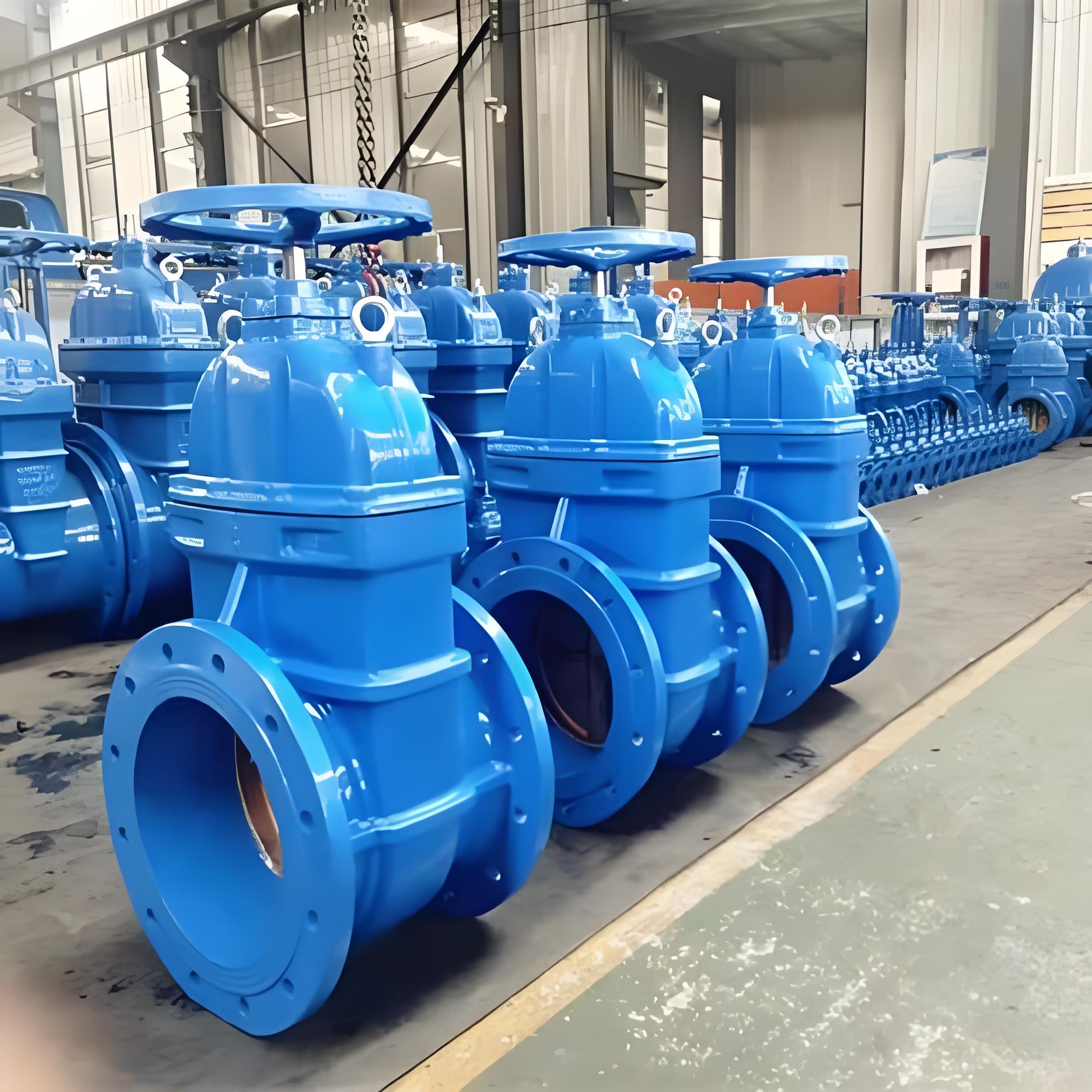

閘閥

產品性能參數
Z45T-10、Z45T-16Q 型暗桿楔式單閘板閘閥主要性能參數
型號 PN 工作壓力/MPa 適用溫度/℃ 適用介質
BSZ45T-10 10 1.0 ≤100 水
BSZ45T-16Q 16 1.6 ≤100 水
產品零部件材料
Z45T-10、Z45T-16Q 型暗桿楔式單閘板閘閥零部件材料
型號 材料
閥體、閥蓋、閘板 閥桿 密封面 填料
Z45T-10 灰鑄鐵 鉻不銹鋼 鑄鋁青銅 O 形圈
Z4T5-16Q 球墨鑄鐵 鉻不銹鋼 鑄鋁青銅 O 形圈
閥門

Z45T-16Q 型暗桿楔式單閘板閘閥主要外形及結構尺寸（mm）
DN L D D1 D2 z×Φd H
50 178 165 125 102 4×Φ19 285
65 190 185 145 122 4×Φ19 305
80 203 200 160 138 8×Φ19 330
100 229 220 180 158 8×Φ19 405
125 254 250 210 188 8×Φ19 460
150 267 285 240 212 8×Φ23 506
200 292 340 295 268 12×Φ23 610
250 330 405 355 320 12×Φ28 730
300 356 460 410 378 12×Φ28 950
350 381 520 470 438 16×Φ28 1125
400 406 582 525 490 16×Φ31 1200
450 432 640 585 550 20×Φ31 1320
500 457 715 650 610 20×Φ34 1410
600 508 840 770 725 20×Φ37 1500
700 610 910 840 795 24×Φ37 1700
800 660 1025 950 900 24×Φ40 1850
900 711 1125 1050 1000 28×Φ40 2250
1000 811 1255 1170 1115 28×Φ43 2400
