電動插板閥單臺價格區間約‌500 元 -10 萬元+‌，無統一標價；‌有標準規格尺寸表及外形圖‌，但需結合口徑、材質、密封形式確認具體參數 。‌‌

價格參考與影響因素

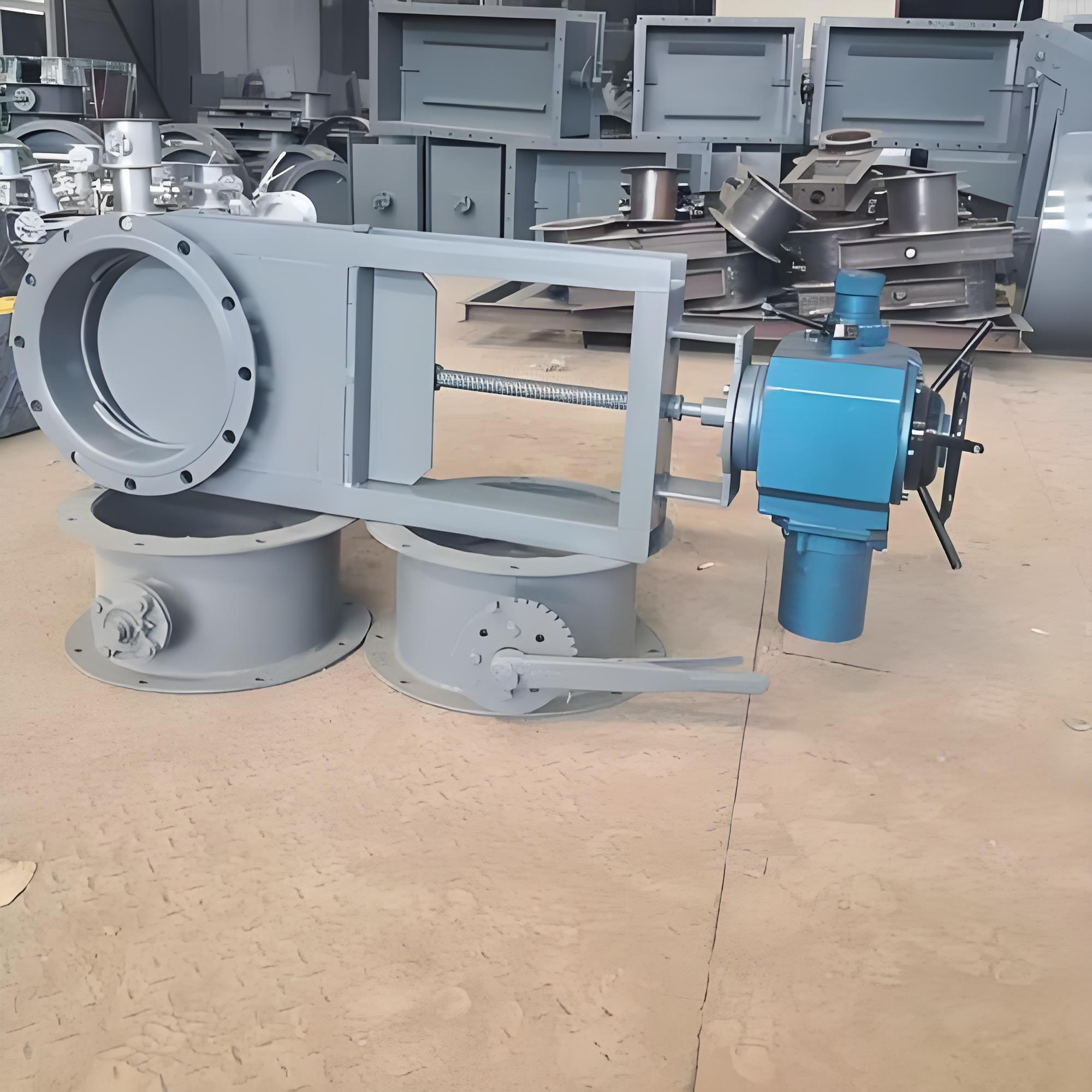

• ‌常規小口徑（DN200-400）‌：碳鋼材質約‌800-3000 元/臺‌，不銹鋼或防爆型約‌2000-6000 元/臺‌ 。

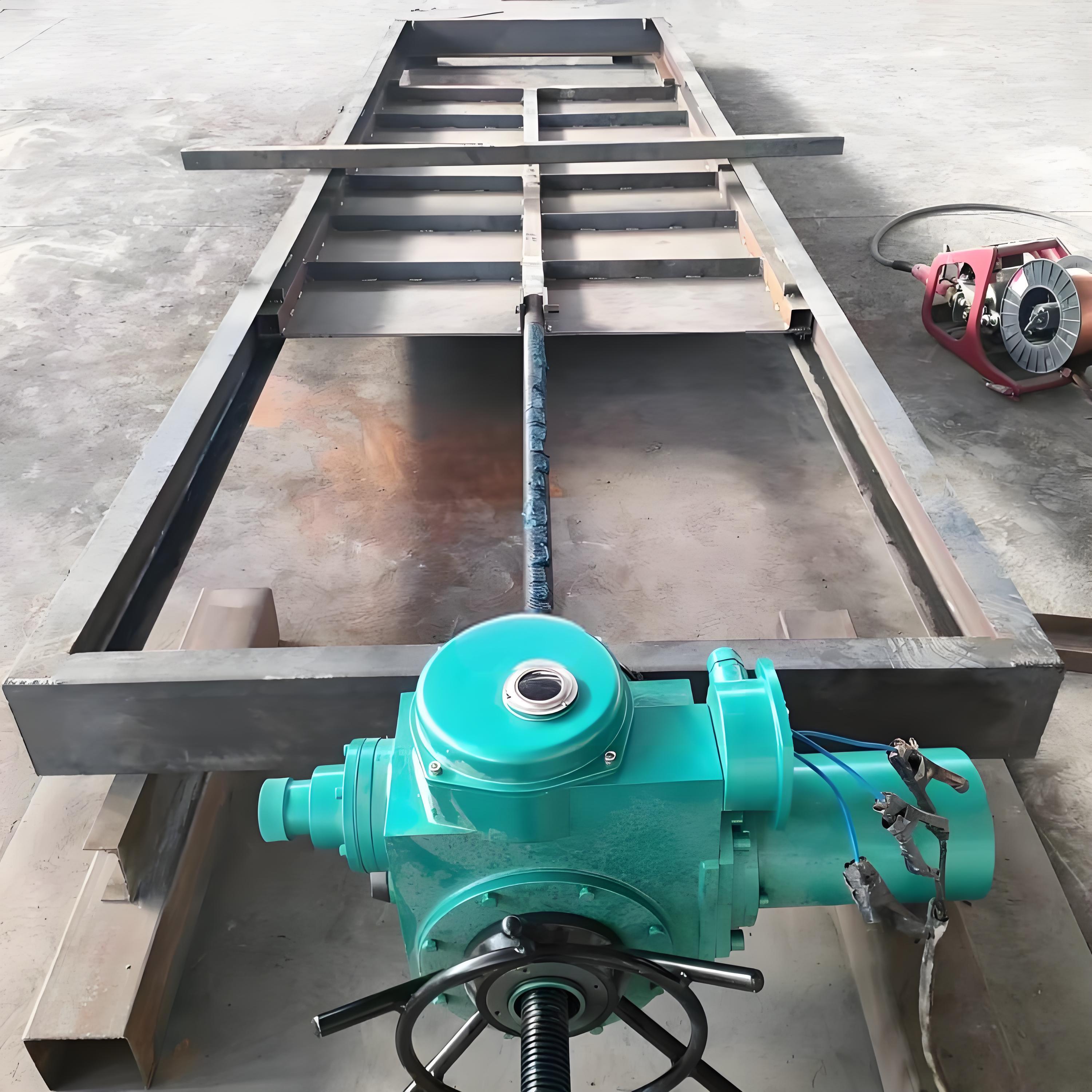

• ‌中大口徑（DN500-1000）‌：價格隨通徑指數上升，約‌5000-30000 元/臺‌。
• ‌超大口徑/定制/特殊工況‌：非標尺寸、高溫高壓、特種合金或進口執行器配置，價格可達‌數萬元至數十萬元‌。
• ‌核心定價變量‌：公稱通徑（最大權重）、閥體材質（碳鋼/304/316/襯氟等）、密封形式（軟/硬密封）、執行器品牌及防爆等級、是否定制非標尺寸 。‌‌

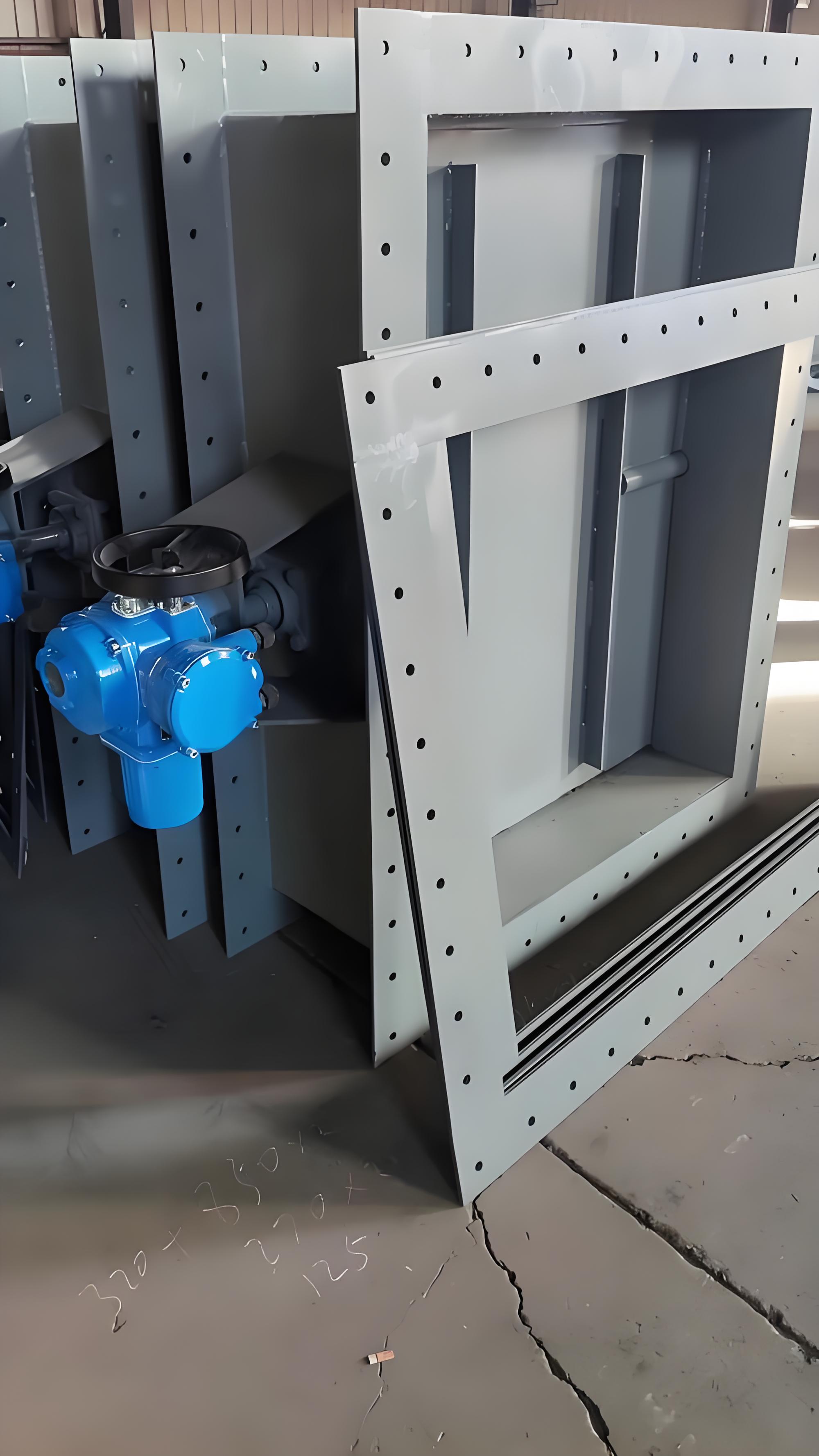

常見規格尺寸數據（方形法蘭連接示例）

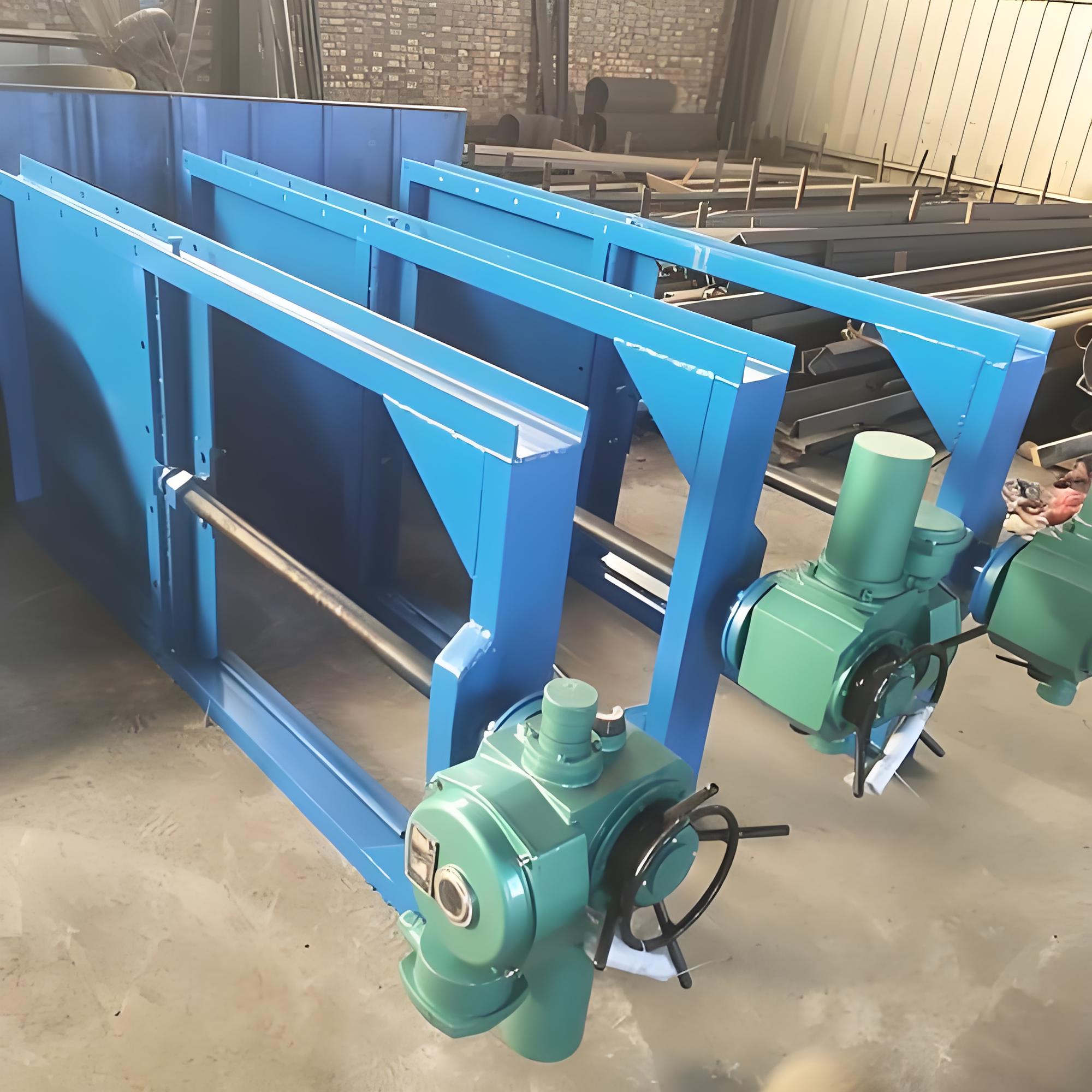

以下為典型單向電動方形插板閥連接尺寸參考（單位：mm），實際外形含執行器高度需額外增加：

1. ‌200×200‌：法蘭外廓 256×256，總高約 820，螺栓 8-Φ12
2. ‌300×300‌：法蘭外廓 356×356，總高約 1050，螺栓 8-Φ14
3. ‌400×400‌：法蘭外廓 456×456，總高約 1400，螺栓 12-Φ14
4. ‌500×500‌：法蘭外廓 560×560，總高約 1610，螺栓 16-Φ18
5. ‌600×600‌：法蘭外廓 660×660，總高約 1830，螺栓 16-Φ18
6. ‌1000×1000‌：法蘭外廓 1074×1074，總高約 2870，螺栓 24-Φ23‌‌

圖紙獲取建議

• ‌標準圖‌：多數廠家提供 CAD 二維外形圖及安裝尺寸表，隨選型手冊發放；部分平臺（如 1688 廠家詳情頁）直接展示縮略圖 。
• ‌非標定制‌：需向廠家提供管道接口尺寸、安裝空間限制，由技術部門出具專項圖紙 。
• ‌檢索關鍵詞‌：搜索“電動插板閥 外形尺寸圖”或"LMD-I 結構圖”可找到通用參考圖；具體型號（如 KF941X、QLVD-I）需對應廠家資料 。‌‌

建議明確‌通徑（如 400×400）、介質（粉塵/煤氣/污水）、壓力等級及材質要求‌后向廠家索取精準報價與 CAD 圖紙，避免僅憑通徑誤判價格。
