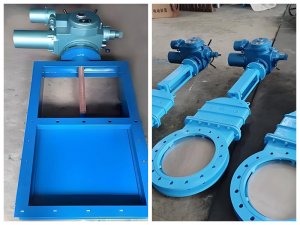

ZB30-24礦用隔爆型一體式閥門電動裝置：結構原理與技術參數深度解析

[ 2026-10-10 ]

ZB30-24礦用隔爆型一體式閥門電動裝置是專為煤礦井下及易燃易爆工業環境設計的關鍵驅動設備。該裝置集驅動、控制、保護于一體，符合GB3836系列防爆標準，具備煤安認證（MA），能夠適應礦井下潮濕、多塵及存在瓦斯爆炸性氣體的惡劣工況。以下從結構組成、工作原理、核心技術參數及應用維護四個維度進行深度解析。

一、產品結構組成

ZB30-24采用模塊化一體化設計，主要由以下七大核心部分構成：

‌專用防爆電動機‌：采用YBDF系列隔爆型三相異步電動機，具有啟動轉矩大、慣性小、絕緣等級高等特點，確保在爆炸性環境中安全運行。

‌減速機構‌：通常采用多級齒輪傳動或蝸輪蝸桿傳動，將電機的高速旋轉轉換為適合閥門操作的低速大扭矩輸出。

‌力矩控制機構‌：內置高精度力矩傳感器或機械式過載保護開關，實時監測輸出扭矩，防止閥門卡阻時損壞設備。

‌行程控制機構‌：配備機械限位開關和電氣限位開關，精確控制閥門的全開和全關位置，支持中途位置設定。

‌開度指示機構‌：通過電位器或絕對值編碼器，將閥門的機械位移轉換為電信號，直觀顯示閥門當前開度（0-100%）。

‌手-電動切換機構‌：設有手動離合裝置，在斷電或故障情況下，可通過手輪進行緊急手動操作，保障生產安全。

‌電氣控制模塊‌：集成伺服放大器、邏輯控制板及接線端子，支持就地按鈕操作、遠程開關量控制及模擬量/總線通訊。

二、工作原理與控制邏輯

1. 驅動原理

電機通電后產生旋轉動力，經減速機構降速增扭后，通過輸出軸驅動閥桿做直線運動（適用于閘閥、截止閥）或回轉運動（配合二級減速箱適用于蝶閥、球閥）。

2. 防爆原理

裝置外殼采用高強度鋁合金壓鑄或鋼板焊接，結合面經過精密加工并涂有防銹油，形成隔爆腔。內部電氣元件產生的火花或電弧被限制在殼體內，無法引燃外部爆炸性氣體混合物。防爆標志通常為 ‌Exd I Mb‌（煤礦用）或 ‌Exd II BT4‌（工廠用）。

3. 智能控制邏輯

‌信號輸入‌：接收來自DCS/PLC系統的4-20mA模擬量信號、無源觸點開關信號或現場總線指令。

‌閉環反饋‌：內部控制器實時采集電位器反饋的開度信號和力矩信號，與設定值進行比較。

‌自動調節‌：當偏差超過死區時，控制器驅動電機正轉或反轉，直至達到目標位置或力矩保護動作。

‌多重保護‌：系統具備缺相、過流、過熱、過力矩、行程超限等自動保護功能，異常時立即切斷電源并報警。

三、主要技術參數詳解

參數項目	技術指標	備注說明
‌型號規格‌	ZB30-24	“30”代表輸出轉矩等級（約300 N·m），“24”代表輸出轉速或行程時間相關參數
‌額定電壓‌	AC 380V / 660V	支持雙電壓切換，適應礦井供電系統；特殊可訂220V/415V
‌額定頻率‌	50 Hz / 60 Hz	默認50Hz，出口或特殊工況可選60Hz
‌電機功率‌	0.75 kW - 1.1 kW	依據負載情況略有差異
‌防護等級‌	IP55 / IP65 / IP67	標準IP55，井下潮濕環境建議定制IP65及以上
‌防爆標志‌	Exd I Mb / Exd II BT4	I類用于煤礦非采掘工作面；II類用于工廠爆炸性氣體環境
‌工作制‌	短時10分鐘	特殊訂貨可提供15-60分鐘長時工作制
‌環境溫度‌	-20℃ ~ +60℃	特殊訂貨可擴展至 -40℃ ~ +80℃
‌相對濕度‌	≤ 95% (+25℃)	適應高濕度礦井環境
‌控制方式‌	就地、遠程、總線	支持無源觸點、4-20mA、MODBUS等通訊協議
‌連接型式‌	轉矩型 / 推力型	根據閥門類型選擇，轉矩型用于多回轉閥門，推力型用于直行程閥門
