在工業自動化升級的浪潮中，將傳統手動閥門改造為電動控制已成為提升生產效率、實現遠程精準調控的重要手段。然而，“手動改電動”并非簡單的“拆手輪、裝電機”，而是一項涉及機械匹配、電氣選型及系統集成的系統工程。若參數匹配不當，輕則導致閥門卡澀、密封失效，重則燒毀執行機構甚至引發安全事故。本文針對最常見的‌閘閥、蝶閥、球閥‌三類閥門，深入解析改裝過程中的關鍵參數匹配邏輯，并梳理高頻誤區，為工程技術人員提供一份實用的避坑指南。



一、 核心邏輯：先定類型，再選執行器

閥門的結構決定了驅動方式，這是選型的第一原則。錯誤的類型匹配是改裝失敗的根本原因。

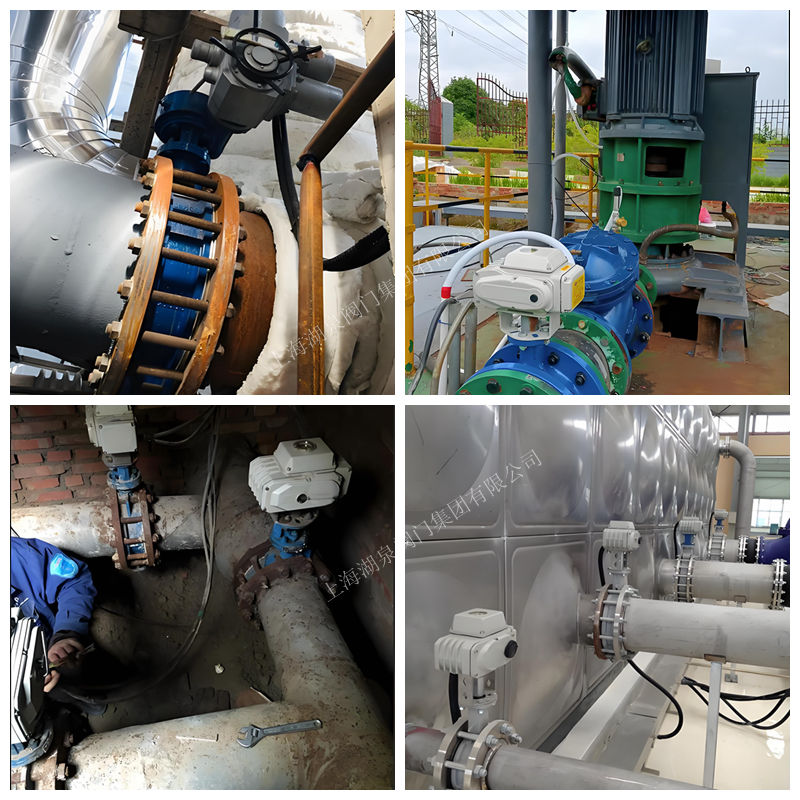

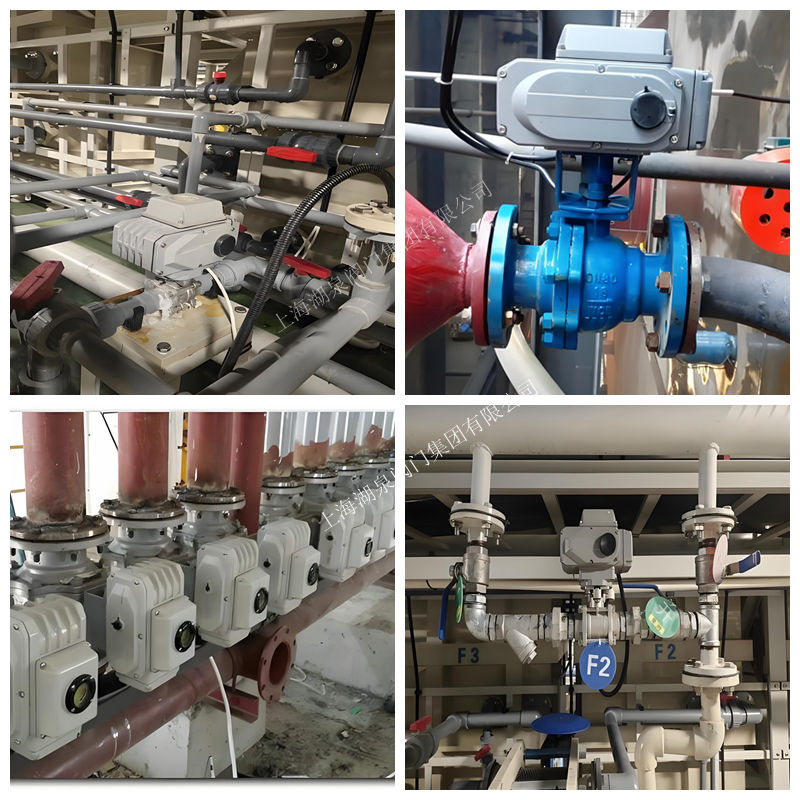

1. 角行程（Part-Turn）：適用于球閥、蝶閥

• ‌運動特征‌：閥桿旋轉90°即可完成全開或全關。
• ‌執行器選擇‌：必須選用‌角行程電動執行器‌（輸出轉角0-90°）。
• ‌關鍵點‌：此類閥門啟閉速度快，對執行器的響應速度和定位精度要求較高。若用于調節流量，需選配調節型執行器（接收4-20mA信號）。

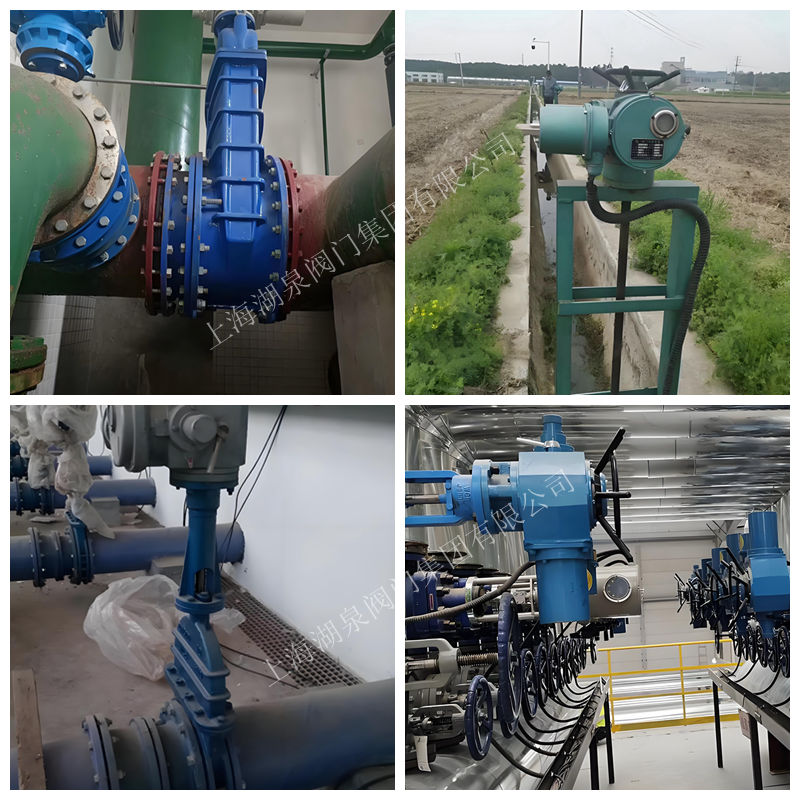

2. 多回轉（Multi-Turn）：適用于閘閥、截止閥

• ‌運動特征‌：閥桿需旋轉多圈（通常超過360°）才能完成升降啟閉。
• ‌執行器選擇‌：必須選用‌多回轉電動執行器‌。
• ‌關鍵點‌：閘閥改裝相對復雜，需通過支架連接。執行器輸出的是旋轉力矩，需通過閥桿螺紋轉化為直線推力。因此，除了扭矩，還需關注閥桿的直徑和螺距，以計算所需的軸向推力是否滿足工況壓力。

‌注意‌：直行程執行器（輸出直線位移）通常用于單座調節閥等特定結構，普通手動閘閥/截止閥改裝一般不直接使用直行程執行器，而是采用“多回轉執行器+閥桿螺母”的傳統結構。




二、 關鍵參數匹配：四大核心指標

選型時，切勿僅憑經驗估算，必須依據以下四個核心參數進行精確計算與匹配。

1. 扭矩（Torque）：寧大勿小

扭矩是驅動閥門啟閉的核心動力。

• ‌計算依據‌：參考閥門廠家提供的額定操作扭矩。若無數據，需考慮介質壓力、閥座摩擦力、填料摩擦力及楔緊效應（閘閥關閉瞬間力矩激增）。
• ‌安全系數‌：建議執行器額定輸出扭矩應為閥門最大操作扭矩的 ‌1.2~1.5倍‌。
  • 誤區警示：扭矩選小了，閥門關不嚴或打不開；扭矩選得過大（如超過2倍），雖能動作，但可能在閥門卡死時無法及時觸發過載保護，導致閥桿變形或閥座損壞。

2. 電源與控制模式

• ‌電源規格‌：
  • 小口徑/小型執行器：常用單相AC220V或DC24V。
  • 大口徑/大功率執行器：常用三相AC380V。
  • 避坑：確認現場供電條件，避免電壓不匹配導致電機過熱或無法啟動。
• ‌控制模式‌：
  • ‌開關型‌：僅實現全開、全關，適用于切斷閥。
  • ‌調節型‌：可接收4-20mA模擬量信號，精確控制開度（0-100%），適用于流量/壓力調節。需配備位置定位器和反饋模塊。

3. 防護與防爆等級

• ‌防護等級（IP）‌：
  • 室內干燥環境：IP55即可。
  • 室外或多塵潮濕環境：建議IP67或IP68，防止雨水滲入導致電路短路。
• ‌防爆等級（Ex）‌：
  • 化工、石油、天然氣等易燃易爆場所，必須選用防爆型執行器（如Ex d IIB T4）。普通型執行器在此類環境使用屬于重大安全隱患。

4. 接口匹配：支架與聯軸器

• ‌閥桿尺寸‌：測量閥桿直徑、方頭尺寸或鍵槽規格，確保與執行器輸出軸完全吻合。
• ‌連接支架‌：手動閥門通常無標準ISO 5211法蘭接口，需定制或選用通用轉換支架。支架必須具備足夠的剛性，保證執行器與閥門同心，避免徑向應力導致軸承磨損或卡澀。

三、 常見誤區與避坑指南

誤區1：忽視“斷電手動”功能

• ‌風險‌：一旦停電或控制系統故障，閥門無法操作，可能導致生產停滯或安全事故。
• ‌對策‌：選型時必須確認執行器具備‌手輪手動切換機構‌。在調試階段，務必測試斷電狀態下手輪操作的順暢性。對于關鍵工藝管線，建議選擇帶備用電池的低功耗智能執行器，以維持閥位顯示和基本通訊。

誤區2：限位與力矩設定隨意

• ‌風險‌：限位不準導致閥門關不嚴（泄漏）或過緊（損壞閥座）；力矩設定過高失去保護作用。
• ‌對策‌：
  • ‌限位調試‌：必須在無壓或低壓狀態下，先將閥門手動關嚴，再調整執行器的“關限位”凸輪；同理調整“開限位”。
  • ‌力矩調試‌：建議在空載下初步設定，隨后在有介質壓力下微調。關向力矩通常略大于開向力矩（因楔緊效應）。務必保留10%-20%的余量作為過載保護閾值。

誤區3：電氣接線相序錯誤

• ‌風險‌：三相電源相序接反，會導致電機反轉，使“開”變“關”，極易造成誤操作事故。
• ‌對策‌：通電前務必核對接線圖。首次點動測試時，人員應遠離閥門，觀察旋轉方向是否正確。若反向，調換任意兩相電源線即可。

誤區4：忽略工況溫度影響

• ‌風險‌：高溫介質導致閥體膨脹，常溫下調試好的限位在高溫運行時可能因熱膨脹而卡死或泄漏。
• ‌對策‌：對于200℃以上的高溫閥門，安裝時需預留熱膨脹間隙，或在熱態下進行二次限位校準（即“熱緊”后的重新調整）。

四、 標準化改裝流程簡述

1. ‌評估與準備‌：確認閥門狀態良好（無卡澀、泄漏），測量閥桿參數，確定工況（壓力、溫度、介質）。
2. ‌拆除手動件‌：卸下手輪、手柄或齒輪箱，清潔閥桿頂部及安裝面。
3. ‌安裝支架與執行器‌：固定定制支架，確保水平；吊裝執行器，對中連接，緊固螺栓。
4. ‌電氣接線‌：連接動力線與控制線，做好防水密封（格蘭頭），測量絕緣電阻（≥1MΩ）。
5. ‌調試與校準‌：
   • 點動測試方向。
   • 設定全開/全關限位。
   • 設定過載力矩保護值。
   • 校準4-20mA反饋信號（如有）。
6. ‌聯調驗收‌：遠程/本地多次循環操作，檢查運行平穩性、噪音、發熱情況及信號反饋準確性。
